相手システムと電話網で接続する場合の構成例（ベーシック手順）を図4-6に示します。

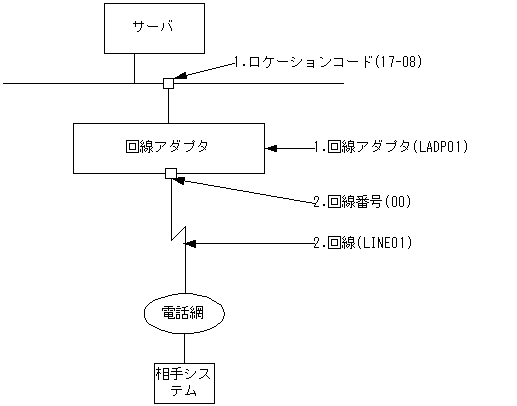

図4-6　相手システムと電話網で接続する場合の構成例（ベーシック手順）

（凡例）

n.：定義文との対応

定義例を次に示します。なお，定義中の番号は，図4-6の番号と対応しています。


configuration
  version 1
  max_HSCline 8
  max_Line_adapter 1
  ;
Line_adapter    ...................1
  name LADP01
  location_code 17-08
  adapter_type BASIC
  initial_status active
  ;
  group
    name HSC01
    type HSC2
    ;
    basicline    ......................2
      name LINE01
      number 00
      speed 9.6K
      switch_type V25bis
      modem_clock synch_ST2
      RS_control on_fixed
      CDcheck no
      response_time 3.2
      CRC type1
      ENQ_retry 7
      text_retry 7
      text_WACK_retry 15
      ENQ_WACK_retry 15
      TTD_retry 15
      ;
