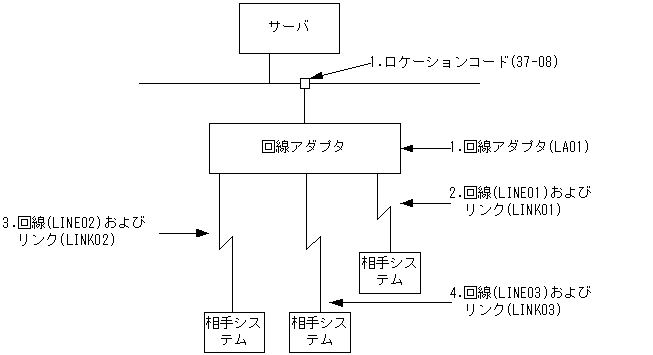

相手システムと専用回線で接続する場合の構成例（HDLCパススルー）を図4-3に示します。

図4-3　相手システムと専用回線で接続する場合の構成例（HDLCパススルー）

（凡例）

n.：定義文との対応

注

2.〜4.は，次の通信手順に対応しています。

2.：HDLC-ABM手順に対応しています。

3.：HDLC-NRM1手順に対応しています。

4.：HDLC-NRM2手順に対応しています。

定義例を次に示します。なお，定義中の番号は，図4-3の番号と対応しています。


configuration
  version 1
  max_HDLCpass_link 4
  max_Line_adapter 1
  max_line 8
  max_link 16
  ;
HDLC_buffer
  name HDLCBUF1
  number 10
  size 1024
  ;
HDLC_buffer
  name HDLCBUF2
  number 20
  size 2048
  ;
Line_adapter    ............................1
  name LA01
  location_code 37-08
  adapter_type HDLC
  ;
  group    .................................2
    name ABM01
    type HDLC
    buffer_pool HDLCBUF1
    ;
    line
      name LINE01
      number 01
      line_type leased_line
      line_mode ABM_DTE
      speed 64K
      modem_clock synch_ST2
      modem_type full
      RS_control on_fixed
      CDcheck no
      NRZI no
      ;
      link
        name LINK01
        VASS 100
        data_link_address 1
        data_link_address2 3
        connection_retry 12
        connection_time 1.0
        data_retry 12
        data_time 1.0
        busy_retry 8
        busy_time 4.0
        outstand 7
        max_DPDU 1024
        ;
  group    .................................3
    type HDLC
    name NRM01
    buffer_pool HDLCBUF2
    ;
    line
      name LINE02
      number 02
      line_type leased_line
      line_mode NRM1
      speed 64K
      modem_clock synch_ST2
      modem_type full
      RS_control on_fixed
      CDcheck no
      NRZI no
      ;
      link
        name LINK02
        VASS 200
        data_link_address 1
        connection_retry 12
        connection_time 1.0
        data_retry 12
        data_time 1.0
        busy_retry 8
        busy_time 4.0
        outstand 7
        max_DPDU 2048
        ;
  group    .................................4
    name NRM02
    type HDLC
    buffer_pool HDLCBUF2
    ;
    line
      name LINE03
      number 03
      line_type leased_line
      line_mode NRM2
      speed 64K
      modem_clock synch_ST2
      modem_type full
      RS_control on_fixed
      CDcheck no
      NRZI no
      ;
      link
        name LINK03
        VASS 300
        data_link_address 1
        connection_retry 12
        connection_time 1.0
        data_retry 12
        data_time 1.0
        busy_retry 8
        busy_time 4.0
        outstand 7
        max_DPDU 2048
        ;
