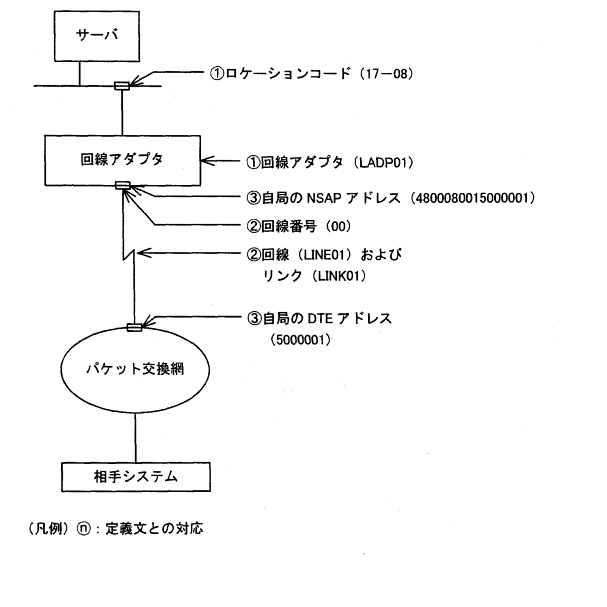

相手システムとパケット交換網で接続する場合の構成例（OSI通信機能）を図4-1に示します。

図4-1　相手システムとパケット交換網で接続する場合の構成例（OSI通信機能）

定義例を次に示します。なお，定義中の番号は，図4-1の番号と対応しています。


configuration
  version 1
  max_TSAP 32
  max_OSI_association 32
  max_TC_class02 32
  max_VC_network_connection 32
  max_X25_link 8
  max_X25_VASS 8
  max_line 8
  max_Line_adapter 1
  max_link 8
  ;
SL
  max_segmenting_TSDU 0
  max_reassembling_TSDU 0
  SL_time 60
  ;
TL02
  class 2
  alternative_class 0
  flow_control use
  max_TPDU 2048
  receive_CDT_value 7
  TS1 60
  TS2 60
  TS3 180
  ;
Line_adapter    ...........................1
  name LADP01
  location_code 17-08
  adapter_type HDLC
  initial_status active
  ;
  group
    name OSAS01
    type HDLC
    ;
line    ...................................2
  name LINE01
  number 00
  line_type public_PS
  line_mode 84VC
  speed 64K
  modem_clock synch_ST2
  modem_type full
  RS_control on_fixed
  CDcheck no
  NRZI no
  ;
  link
    name LINK01
    VASS 100
    data_link_address 1
    data_link_address2 3
    ;
    NL
      DTE_address 5000001    ..............3
      NSAP_address 4800080015000001    ....3
      min_VC_LCGN 0
      max_VC_LCGN 0
      min_VC_LCN 1
      max_VC_LCN 32
      send_window_size 7
      receive_window_size 7
      ;
