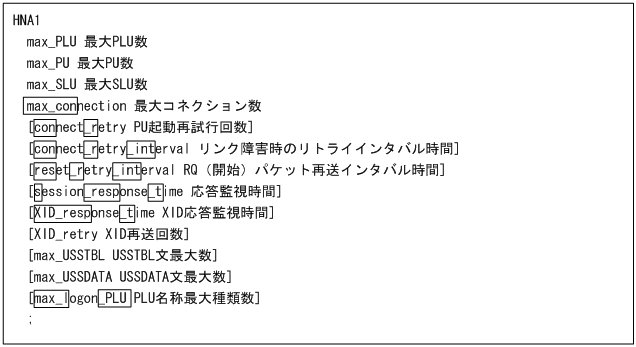

HNA1の定義の開始を宣言します。この定義に続いて，HNA1の各定義文を定義します。

定義全体に対してNL/DL層定義文のあとにHNA1定義の先頭で１回だけ必ず定義します。

(a)　max_PLU

最大PLU数 〜<10進数>((1〜255))

HNA1次局通信機能でのPLUの最大数を指定します。

(b)　max_PU

最大PU数 〜<10進数>((1〜1024))

HNA1次局通信機能でのPUの最大数を指定します。

(c)　max_SLU

最大SLU数 〜<10進数>((1〜4096))

HNA1次局通信機能でのSLUの最大数を指定します。

(d)　max_connection

最大コネクション数 〜<10進数>((3〜65535))

HNA1次局通信機能での最大コネクション数を指定します。このオペランドは，max_conと省略して指定することもできます。

注

最大コネクション数は次の計算式で求めます。

＜計算式＞

max_connection＝
　（PVC手順でauto_start:yesを指定したPU配下のSLU数×2＋PU数）
＋（専用線（NRM）でauto_start:yesを指定したPU配下のSLU数×2＋PU数）
＋（VC手順で同時に起動するPU配下のSLU数×2＋PU数）
　

次に示す条件の場合の，最大コネクション数の計算例を次に示します。

＜条件＞

PU-1（PVC）配下でauto_start:yesを指定したSLU数：2

PU-2（専用線（NRM））配下でauto_start:yesを指定したSLU数：4

PU-3（VC）配下のSLU数：3

PU-4（VC）配下のSLU数：7

PU-5（VC）配下のSLU数：6

　

＜VC手順のPUを同時に起動しない場合の計算例＞

PVC手順のPU数は1，auto_start:yesを指定したSLU数は2なので，PVC手順の最大コネクション数は，（2×2＋1）となります。

また，専用線（NRM）のPU数は1，auto_start:yesを指定したSLU数は4なので，専用線（NRM）の最大コネクション数は，（4×2＋1）となります。

VC手順のPU数は，PU-3，PU-4，およびPU-5を同時に起動しないため，1となります。SLU数は，VC手順で起動するPUの中で最も大きい値となるため，7となります。したがって，VC手順の最大コネクション数は（7×2＋1）となります。

これらすべてをまとめた計算式を次に示します。

　
max_connection＝（2×2＋1）＋（4×2＋1）＋（7×2＋1）
　

上記の計算式から，最大コネクション数は29となります。

　

＜VC手順のPUを同時に起動する場合の計算例＞

PVC手順，および専用線（NRM）の計算式は，VC手順でPUを同時に起動しない場合と同様です。

VC手順のPU数は，PU-3，PU-4，およびPU-5を同時に起動するため，3となります。SLU数は，VC手順で起動する三つのPU配下のSLUの合計値となるため，（3＋7＋6）となります。したがって，VC手順の最大コネクション数は（（3＋7＋6）×2＋3）となります。

これらすべてをまとめた計算式を次に示します。

　
max_connection＝（2×2＋1）＋（4×2＋1）＋（（3＋7＋6）×2＋3）
　

上記の計算式から，指定する最大コネクション数は49となります。

(e)　connect_retry

PU起動再試行回数 〜<10進数>((0〜255))《10》

PUの起動に失敗したときの再試行回数を指定します。このオペランドは，con_rと省略して指定することもできます。

注

0（回）を指定した場合は，PUの起動を再試行しません。255（回）を指定した場合は，PUの起動を永久再試行します。

(f)　connect_retry_interval

リンク障害時のリトライインタバル時間 〜<10進数>((30〜65535))《30》

リンク障害時に再試行するまでの間隔時間（秒）を指定します。このオペランドは，con_r_intと省略して指定することもできます。

(g)　reset_retry_interval

RQ（開始）パケット再送インタバル時間 〜<10進数>((0〜65535))《60》

RQ（開始）パケットの再送を行うまでの間隔時間（秒）を指定します。このオペランドは，res_r_intと省略して指定することもできます。

注

0（秒）を指定した場合は，60秒が仮定されます。

(h)　session_response_time

応答監視時間 〜<10進数>((0〜65535))《60》

ユーザが送信したSC（セションコントロールPDU）に対する応答監視時間（秒）を指定します。タイムアウト時の再試行回数は2（回）固定です。このオペランドは，s_resp_tと省略して指定することもできます。

注

0（秒）を指定した場合は，応答監視および再試行をしません。

(i)　XID_response_time

XID応答監視時間 〜<10進数>((1〜255))《8》

ISDN（回線交換）接続時，XID応答監視時間（秒）を指定します。

PU単位（HNA1_PU文）で指定する場合は，このオペランドを省略できます。

HNA1文，HNA1_PU文の両方で指定された場合，HNA1_PU文で指定された値を優先します。

このオペランドは，XID_resp_tと省略して指定することもできます。

注

link文のconnection_timeオペランドの指定値と同程度の値を指定してください。

(j)　XID_retry

XID再送回数 〜<10進数>((0〜255))《3》

ISDN（回線交換）接続時，XID再送回数を指定します。

PU単位（HNA1_PU文）で指定する場合は，このオペランドを省略できます。

HNA1文，HNA1_PU文の両方で指定された場合，HNA1_PU文で指定された値を優先します。

注

0を指定した場合は，XID再送は行いません。255を指定した場合は，永久再送します。課金を考慮して再送回数を指定してください。

(k)　max_USSTBL

USSTBL文最大数 〜<10進数>((1〜255))

使用するUSSTBL文の最大数を指定します。

動的に追加されるUSSTBL文数を考慮して指定してください。

このオペランドを省略した場合，USSTBL文を増やす構成変更はできません。

(l)　max_USSDATA

USSDATA文最大数 〜<10進数>((1〜255))

使用するUSSDATA文の最大数を指定します。

動的に追加されるUSSDATA文数を考慮して指定してください。

このオペランドを省略した場合，USSDATA文を増やす構成変更はできません。

(m)　max_logon_PLU

PLU名称最大種類数 〜<10進数>((1〜4096))

HNA1_SLU文のlogon_PLU_nameオペランドおよびthrough_PLUオペランドで指定するPLU名称の最大種類数を指定します。

動的に追加されるHNA1_SLU文で，新しく追加するPLU名称数を考慮して指定してください。このオペランドを省略した場合，PLU名称を増やす構成変更はできません。このオペランドは，max_l_PLUと省略して指定することもできます。
