4.2.4 送信データ
DF/GW Version2を使用してデータの送受信を行う場合のデータの形式を次に示します。
- 〈この項の構成〉
(1) 全銀TCP接続機能を使用する場合

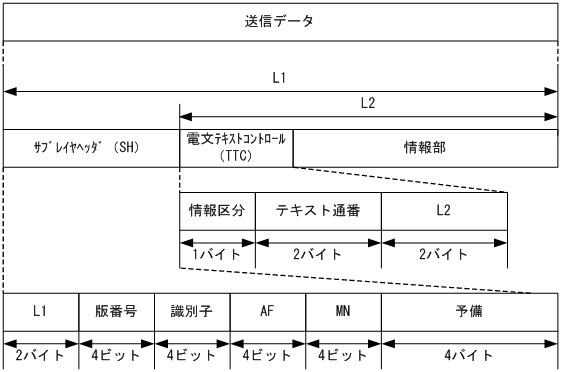

DF/GW Version2の全銀TCP接続機能を使用してデータの送受信を行う場合の,データの形式と内容を次の図および表に示します。
項目 |
相対位置 |
長さ |
内容 |
|
---|---|---|---|---|
サブレイヤヘッダ |
0 |
8バイト |
サブレイヤヘッダ |
|
サブレイヤヘッダ(詳細) |
送信データの長さ |
0 |
2バイト |
サブレイヤヘッダの長さ(SH)を含めた送信データの長さを指定します。 |
版番号 |
(2,0) |
4ビット |
B'0001' |
|
識別子 |
(2,3) |
4ビット |
メッセージのタイプを指定します。
|
|
AF(論理ACK不要フラグ) |
(3,0) |
4ビット |
この情報は識別子が情報メッセージの場合だけ意味を持ちます。
|
|
MN(連続受信回数) |
(3,3) |
4ビット |
連続受信回数(0回〜15回)を4ビットで設定します。
|
|
予備 |
4 |
4バイト |
(00)16を指定します |
|
電文テキストコントロール |
8 |
5バイト |
電文テキストコントロール(TTC) |
|
電文テキストコントロール(詳細) |
情報区分 |
8 |
1バイト |
情報区分を指定します。
|
テキスト通番 |
9 |
2バイト |
データ電文に付与されるテキスト通番を1〜65535で設定します。 制御電文の場合は,0を設定します。 |
|
テキスト長 |
11 |
2バイト |
電文テキストコントロールの長さ(TTC)を含めた全テキストの長さを指定します。 |
|
情報部 |
13 |
nバイト |
送信するテキストを指定します。 |
(2) MQ接続機能を使用する場合

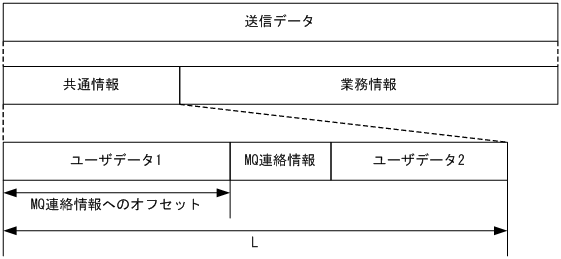

DF/GW Version2のMQ接続機能を使用してデータの送受信を行う場合の,データの形式と内容を次の図および表に示します。
項目 |
相対位置 |
長さ |
内容 |
|
---|---|---|---|---|
共通情報 |
0 |
2000バイト |
共通情報 DF/GW Version2は,ホストから送信されたデータに,MQMDを付加してTP1/Message Queueに要求を行います。 |
|
共通情報(詳細) |
ユーザデータ1 |
0 |
任意 |
ユーザデータ1 DF/GW Version2はユーザデータの内容は参照しません。 |
MQ連絡情報 |
MQ連絡情報へのオフセット |
任意 |
接続する転送キュー名称などの情報 詳細については,「4.2.5 MQ連絡情報」を参照してください。 メッセージの先頭からMQ連絡情報までのオフセットは,DF/GW構成定義に指定します。 分散トランザクションの処理形態によってオフセット値は異なります。 |
|
ユーザデータ2 |
任意 |
任意 |
ユーザデータ2 DF/GW Version2はユーザデータの内容は参照しません。 |
|
業務情報 |
2000 |
任意 |
送信する業務情報を指定します。 |
