この節では，次の図を基に，HA構成を構築する場合の各定義ファイルの記述例を示します。

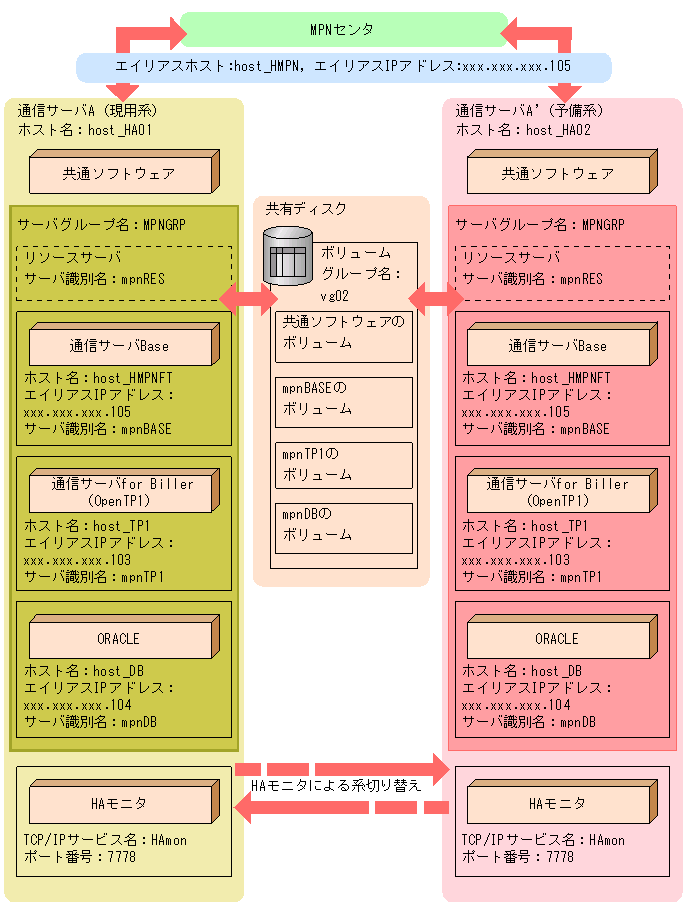

図4-2 通信サーバfor Billerのシステム構築例（通信サーバBase・通信サーバfor Biller・ORACLEでのHA構成の場合）
![[図データ]](FIGURE/ZOP04020.GIF)
また，この定義例での前提条件を次に示します。
表4-17 セットアップディレクトリのパス（通信サーバBase・通信サーバfor Biller・ORACLEでのHA構成の場合）
| ソフトウェア名 | 記述例の値 |
|---|---|
| 共通ソフトウェア | /var/mpncm |
| 通信サーバ | /home/HMPN |
| OpenTP1 | /home/OpenTP1 |
| ORACLE | /home/oracle/app/oracle/product/9.2.0 |
表4-18 共通ソフトウェアに必要な設定項目（通信サーバBase・通信サーバfor Biller・ORACLEでのHA構成の場合）
| 設定項目 | 記述例の値 | |
|---|---|---|
| ネットワーク設定 | ホスト名 | host_HMPN |
| エイリアスIPアドレス | xxx.xxx.xxx.105 | |
| 共有ディスクに確保されているボリュームグループ | /dev/vg02 | |
| キューマネージャー用論理ボリューム | /dev/MQHA | |
| キューマネージャーのチャネル | オンライン電文用 | TO.N0000000000:TO.N9999900000 |
| TO.N0000000001:TO.N9999900000 | ||
| ファイル転送用 | TO.F0000000000:TO.F9999900000 | |
| TO.F0000000001:TO.F9999900000 | ||
表4-19 HAモニタの監視対象プログラムに必要な設定項目（通信サーバBase・通信サーバfor Biller・ORACLEでのHA構成の場合）
| 設定項目 | 通信サーバBase | 通信サーバfor Biller（OpenTP1） | ORACLE | |
|---|---|---|---|---|
| ネットワーク設定 | ホスト名 | host_HMPNFT | host_TP1 | host_DB |
| エイリアスIPアドレス | xxx.xxx.xxx.105 | xxx.xxx.xxx.103 | xxx.xxx.xxx.104 | |
| サーバプログラム名 | /home/start_FT | /home/OpenTP1 | /home/db_start | |
| サーバ識別名 | mpnBASE | mpnTP1 | mpnDB | |
| サーバグループ名 | MPNGRP | |||
| 使用しているリソースサーバ名 | mpnRES | |||
| 共有ディスクに確保されているボリュームグループ | /dev/vg02 | |||
| ボリュームグループに格納されているボリューム | /dev/rHMPNFTST | /dev/rlvbl01 | − | |
| /dev/rHMPNFTFL | /dev/rlvbl02 | |||
| /dev/HMPNFTflist | ||||
表4-20 共有ディスク上に作成するボリューム（通信サーバfor Biller・ORACLEでのHA構成の場合）
| 種類 | 記述例の値 | |
|---|---|---|
| 共通ソフトウェア | キューマネージャー用論理ボリューム | /dev/MQHA |
| 通信サーバfor Biller | 状態管理ファイル用ロウ論理ボリューム | /dev/rlvbl01 |
| 業務系SPP状態ファイル用ロウ論理ボリューム | /dev/rlvbl02 | |
| 通信サーバBase | 受信ファイル格納ディレクトリ用論理ボリューム | /dev/HMPNFTflist |
| 状態管理ファイル用ロウ論理ボリューム | /dev/rHMPNFTST | |
| 受信ファイルリスト用ロウ論理ボリューム | /dev/rHMPNFTFL | |
なお，この記述例では，納付区分ごとに照会収納業務プログラムのSPPへ電文を振り分けます。通信サーバシステム定義について，次のように指定しています。ここで示す以外の業務系SPPについては，納付区分ごとに電文を振り分けません。なお，収納機関コードは「99999000」，納付区分の税目・料金番号は「101」および「102」を前提に指定しています。
表4-21 通信サーバシステム定義の指定例（通信サーバBase・通信サーバfor Biller・ORACLEでのHA構成の場合）
| 設定項目 | 記述例 |
|---|---|
| 収納機関コード | 99999000 |
| 納付区分（税目・料金番号） | 101および102 |
| 収納業務プログラムの照会SPPのサービスグループ名（税目・料金番号101） | srvgrp |
| 収納業務プログラムの照会SPPのサービス名（税目・料金番号101） | ref_srv101 |
| 収納業務プログラムの照会SPPのサービスグループ名（税目・料金番号102） | srvgrp |
| 収納業務プログラムの照会SPPのサービス名（税目・料金番号102） | ref_srv102 |
