サンプルWebアプリケーションを使用する場合のシステム構成について説明します。ここでは，サンプルWebアプリケーション特有の部分について説明します。Java クラスライブラリ使用時のDocumentBroker Development KitまたはDocumentBroker Runtimeのシステム構成の詳細については，マニュアル「DocumentBroker Version 3　クラスライブラリ　Java　解説」を参照してください。

サンプルWebアプリケーションを使用する場合のサーバおよびクライアントの構成を次の図に示します。

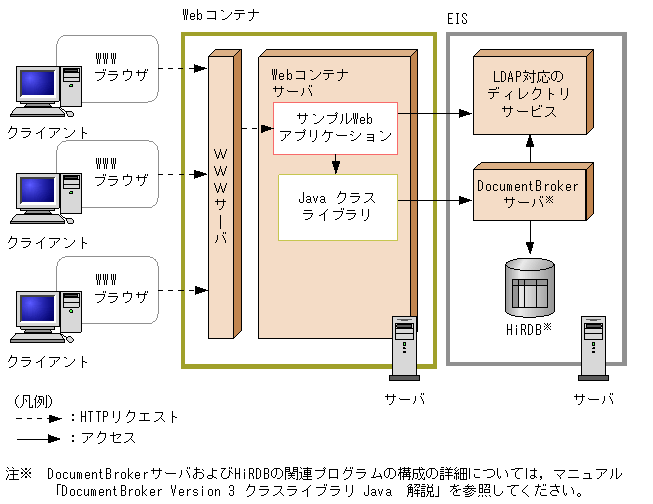

図1-1　サンプルWebアプリケーション使用時のサーバおよびクライアントの構成

クライアント

クライアントには，WWWブラウザを使用します。

サーバ

サーバは，WebコンテナとEISから構成されます。

Webコンテナ

Webコンテナは，WebコンテナサーバとWWWサーバから構成されます。

Webコンテナサーバは，ServletやJSPを実行するサーバです。サンプルWebアプリケーションでは，Webコンテナサーバとして，Cosminexus Component Containerを使用します。

WWWサーバには，Hitachi Web Server，またはInternet Information Services（Windowsの場合）を使用します。

EIS（エンタープライズ情報システム）

EISは，LDAP対応のディレクトリサービス，DocumentBrokerサーバおよびHiRDBから構成されます。

LDAP対応のディレクトリサービスは，ユーザ認証などに使用します。

サンプルWebアプリケーションは，DocumentBrokerサーバと共有してLDAP対応のディレクトリサービスを使用します。サンプルWebアプリケーションでは，JNDIを使用してLDAP対応のディレクトリサービスにアクセスします。

DocumentBrokerサーバおよびHiRDBについては，マニュアル「DocumentBroker Version 3　クラスライブラリ　Java　解説」を参照してください。なお，サンプルWebアプリケーションを使用する場合，サンプルWebアプリケーションとともに提供されているメタ情報定義ファイル（dbjsample.met）を使用して，DocumentBrokerサーバを構築してください。
