7.15.14 ShiftObjects（シフト演算ファンクション）
シフト演算ファンクション（shift）を定義します。
(1) 定義項目
定義項目を次の表に示します。
|
項目名 |
定義内容 |
定義できる値 |
補足説明 |
|---|---|---|---|
|
Name |
ファンクション名 |
NCName型の値 |
必須項目です。Objects内で，重複して同じNameを定義できません。 |
|
Input |
入力 |
「7.13.2 マッピング定義の設定」を参照 |
− |
|
ShiftAmount |
シフト量（ビット） |
0〜64の数値 |
必須項目です。 |
|
OutputSize |
出力サイズ（ビット） |
1〜64の数値 |
必須項目です。 |
|
ShiftDirection |
シフト方向 |
"left"または"right" |
必須項目です。 |
|
ShiftType |
シフト種別 |
"arithmetic"または"logical" |
ShiftDirectionが"right"の場合，必須項目です。 上記以外の場合，設定値を取り込みません。 "arithmetic"は，算術シフトです。 "logical"は，論理シフトです。 |
- （凡例）
-
−：該当する項目はありません。
(2) 定義例

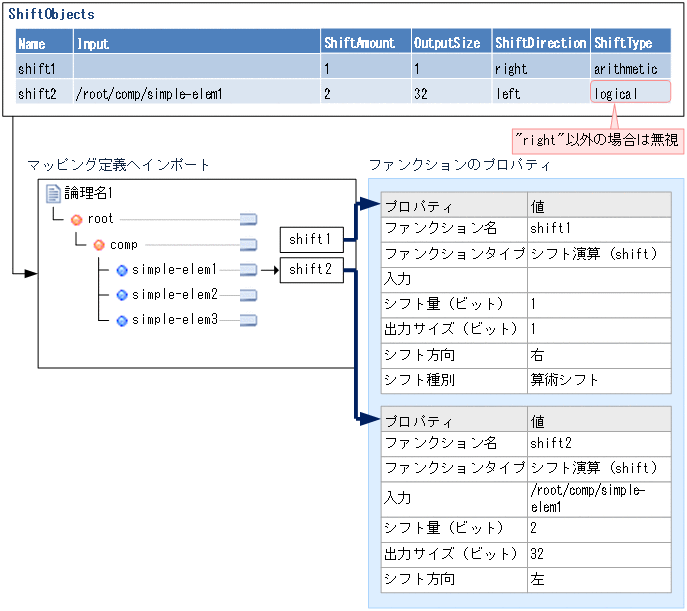

定義例を次の図に示します。
|
|
![[図データ]](GRAPHICS/ZC070330.GIF)
