4.12　JSON変換ツールを使用した変換

JSON変換ツールは，サービスプラットフォームでJSON形式のデータを利用するために必要な定義の開発およびデータ変換のテストを支援するためのツールです。

JSON変換ツールは，次のコマンドで構成されています。

表4‒19　JSON変換ツールの機能一覧

使用するモード	コマンド名	説明
標準モード	cscjsonxmlconv	JSON形式データとXML形式データとを相互に変換した結果をファイルとして生成します。サービスプラットフォームが自動的に変換する結果を，生成されたファイルと突き合わせて確認できます。
	cscjson2xsd	JSON形式データに対応するXMLスキーマを生成します。生成したXMLスキーマをマッピング定義エディタで使用し，マッピング定義を作成します。
拡張モード	cscjsonxmlconvadv	JSON形式データおよびXMLスキーマを入力し，XMLファイルに変換します。また，その逆にXMLファイルとXMLスキーマからJSON形式データに変換することもできます。
	cscjson2xsdadv	JSON形式データに対応するXMLスキーマを生成します。

JSON変換ツールとコマンドの関係を次に示します。

図4‒20　JSON変換ツールとコマンドの関係

JSON変換ツールを利用すると，JSON形式データとXML形式データの変換結果を取得し，どのように変換されるかを確認できます。

また，JSON形式データから変換されたXML形式のデータに対応した，XMLスキーマファイルを生成できます。

JSON-XML変換の規則については，マニュアル「サービスプラットフォーム 開発ガイド 基本開発編」の「11.2　JSON-XML変換の規則」を参照してください。

図中のそれぞれのコマンドについて説明します。

cscjsonxmlconvコマンドまたはcscjsonxmlconvadvコマンド

JSON形式データとXML形式データとを相互に変換した結果をファイルとして生成します。cscjsonxmlconvコマンドは，JSON-XML変換の標準モードで使用します。cscjsonxmlconvadvコマンドは，JSON-XML変換の拡張モードで使用します。

JSON形式データは，ビジネスプロセス上ではXML形式データとして扱うため，これらのコマンドによって生成したXML形式データは，カスタムファンクションおよびJavaアクティビティの設計およびテストに活用できます。また，データ変換コマンドまたはバイナリパースコマンドの入力データとしても利用できます。

JSON形式データを利用した，カスタムファンクションおよびJavaアクティビティの開発について次の図に示します。

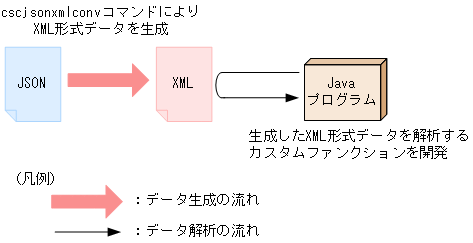

図4‒21　JSON形式データを利用したカスタムファンクションの開発

cscjson2xsdコマンドまたはcscjson2xsdadvコマンド

JSON形式のデータをデータ変換するためには，サービスプラットフォームが自動的に変換するXML形式のデータに対してマッピングの定義を作成する必要があります。cscjson2xsdコマンドは，JSON-XML変換の標準モードで使用します。cscjson2xsdadvコマンドは，JSON-XML変換の拡張モードで使用します。

これらのコマンドを利用することで，JSON形式のデータに対応したXMLスキーマファイルを生成できます。生成したXMLスキーマを基にマッピング定義を作成します。cscjson2xsdコマンドまたはcscjson2xsdadvコマンドの入力となるJSON形式のデータは事前に用意しておきます。

JSON形式データでデータ変換する場合の，データ変換アクティビティを定義する流れを次の図に示します。

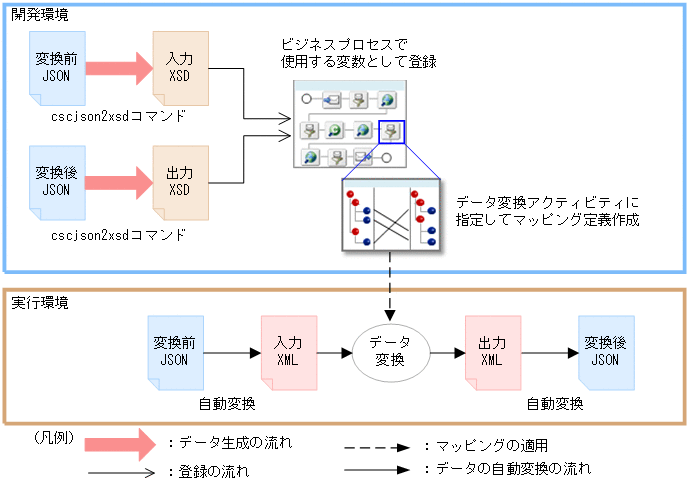

図4‒22　JSON形式データを変換するデータ変換アクティビティの定義（cscjson2xsdコマンドの例）

JSON変換ツールの詳細は，マニュアル「サービスプラットフォーム 開発ガイド 基本開発編」の「14.　JSON変換ツールを使用したデータ変換」を参照してください。
