2.15.10　HTTP受付のJSON-XML変換機能

(a)　HTTP受付のリクエスト処理時のJSON-XML変換のタイミング

HTTP受付のリクエスト処理時の，JSON-XML変換のタイミングを次の図に示します。

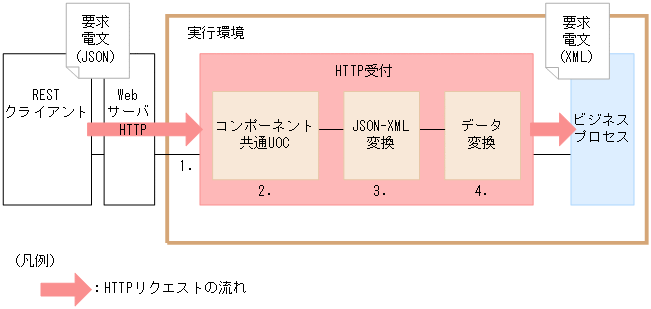

図2‒148　リクエスト処理時のJSON-XML変換のタイミング（HTTP受付）

図中の1.〜4.について説明します。

1. HTTP受付がRESTクライアントから要求電文を受信します。

2. コンポーネント共通UOCでは，RESTクライアントから送信されたJSON形式の要求電文を扱います。

3. HTTP受付では，コンポーネント共通UOCの呼び出しとデータ変換の間でJSON-XML変換が実行されます。

4. データ変換では，JSON-XML変換機能で変換されたXML形式の要求電文を扱います。

(b)　HTTP受付のリクエスト処理時にJSON-XML変換をする場合の設定

HTTP受付定義ファイルのhttprecp.telegram-auto-convertプロパティが「true」で，要求電文のcontent-type HTTPヘッダがapplication/jsonの場合，またはhttprecp.request.switchover.json-transfer.modeプロパティの値が「true」の場合，HTTP受付のリクエスト処理時にJSON-XML変換が実行されます。要求電文（ヘッダ）では，JSON-XML変換を実行するかどうかの切り替えはできません。プロパティの設定とJSON-XML変換の実行可否を次の表に示します。

表2‒72　リクエスト処理時のJSON-XML変換の実行可否（HTTP受付）

HTTP受付定義ファイルに設定したプロパティの値	JSON-XML変換の実行
−（プロパティを設定していない）	実行されない
false	実行されない
true	実行される

参考

パススルーモードで，HTTPリクエストボディにmsgキーを使用するかどうかの設定に関わらず，JSON-XML変換機能を使用できます。

また，拡張モードでJSON-XML変換を行う場合，HTTP受付定義ファイルのhttprecp.json-xml-convert.modeプロパティに「advanced」を設定し，HTTP受付の要求電文フォーマットに，拡張モードのJSON変換ツールで生成したXMLスキーマファイルを設定する必要があります。

注意事項

JSON変換ツール以外で作成したXMLスキーマファイルを指定した場合，動作は保証されません。

XMLスキーマファイルの設定方法は，HTTP受付の定義内容によって異なります。HTTP受付の定義ごとのXMLスキーマファイルの設定方法を次に示します。

表2‒73　 HTTP受付の定義ごとのXMLスキーマファイルの設定方法

HTTP受付の定義	ルーティング定義の設定	XMLスキーマファイルの設定
呼出先固定	−	HTTP受付の要求電文フォーマットに，XMLスキーマファイルを設定します。
呼出先選択	使用しない
	使用する	HTTP受付定義ファイルに，XMLスキーマファイルを設定します。また，HTTP受付ルーティング定義ファイルに，XMLスキーマファイルのファイル名を設定します。

(c)　HTTP受付のHTTPリクエストヘッダに関連する処理

JSON-XML変換機能に関連しているHTTP受付のHTTPリクエストヘッダについて説明します。

HTTP受付のHTTPリクエストヘッダの処理の詳細については，「2.15.4　HTTP受付のリクエスト処理」を参照してください。

Content-Typeヘッダ

JSON-XML変換は，HTTPリクエストヘッダのContent-Typeヘッダの値に関わらず実行されます。また，Content-TypeヘッダがHTTPリクエストヘッダに設定されていない場合は，要求電文（ヘッダ）のcontent-type要素は生成されません。

Content-Typeヘッダのcharset属性

HTTPリクエストヘッダのContent-Typeヘッダにcharset属性が設定されていない場合は，要求電文（ヘッダ）のcharset属性にHTTP受付定義ファイルのhttprecp.http.charsetプロパティの値が設定されます。httprecp.http.charsetプロパティが設定されていないときは，要求電文（ヘッダ）のcharset属性に「UTF-8」が設定されます。

HTTPリクエストヘッダおよびHTTP受付定義ファイルのプロパティの設定と要求電文（ヘッダ）の関係を次の表に示します。

表2‒74　要求電文（ヘッダ）のcharset属性の設定（HTTP受付）

HTTPリクエスト ヘッダの設定		HTTP受付定義ファイル httprecp.http.charset プロパティの設定	要求電文（ヘッダ） charset属性の設定
Content-Type ヘッダ	charset 属性
○	○	○	HTTPリクエストヘッダのcharset属性の値が設定されます。
○	○	×
○	×	○	httprecp.http.charsetプロパティの値が設定されます。
○	×	×	「UTF-8」が設定されます。
×	×	○	要求電文（ヘッダ）のcharset属性は設定されません。

(a)　HTTP受付のレスポンス処理時のJSON-XML変換のタイミング

HTTP受付のレスポンス処理時のJSON-XML変換のタイミングを次の図に示します。

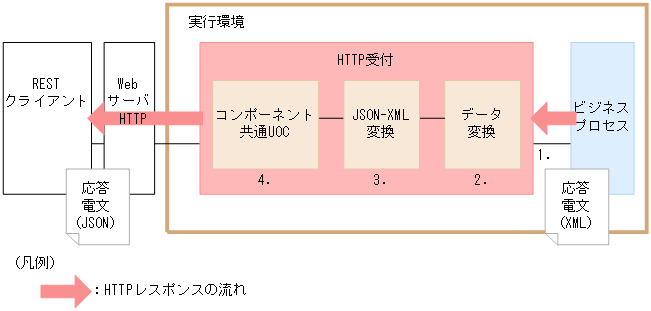

図2‒149　レスポンス処理時のJSON-XML変換のタイミング（HTTP受付）

図中の1.〜4.について説明します。

1. HTTP受付がビジネスプロセスから応答電文を受信します。

2. データ変換では，ビジネスプロセスから返却されたXML形式の応答電文を扱います。

3. HTTP受付では，データ変換とコンポーネント共通UOCの呼び出しの間でJSON-XML変換が実行されます。

4. コンポーネント共通UOCでは，JSON-XML変換機能で変換されたJSON形式の応答電文を扱います。

(b)　HTTP受付のレスポンス処理時にJSON-XML変換をする場合の設定

HTTP受付定義ファイルのhttprecp.telegram-auto-convertプロパティが「true」で，要求電文のaccept HTTPヘッダがapplication/jsonの場合，またはhttprecp.response.switchover.json-transfer.modeプロパティの値が「true」の場合は，HTTP受付のレスポンス処理時にJSON-XML変換が実行されます。応答電文（ヘッダ）のjson-transfer要素の値が「false」の場合は，HTTP受付のレスポンス処理時にJSON-XML変換は実行されません。HTTP受付定義ファイルのプロパティおよび応答電文（ヘッダ）の設定とJSON-XML変換の実行可否を次の表に示します。

表2‒75　レスポンス処理時のJSON-XML変換の実行可否（HTTP受付）

HTTP受付定義ファイルに設定したプロパティの値	応答電文（ヘッダ） json-transfer要素	JSON-XML変換の実行
−（プロパティを設定していない）	要素なし	実行されない
	false
	true
false	要素なし	実行されない
	false
	true
true	設定なし	実行される
	false	実行されない
	true	実行される

また，拡張モードでJSON-XML変換を行う場合，HTTP受付定義ファイルのhttprecp.json-xml-convert.modeプロパティに「advanced」を設定し，HTTP受付の要求電文フォーマットに，拡張モードのJSON変換ツールで生成したXMLスキーマファイルを設定する必要があります。

注意事項

JSON変換ツール以外で作成したXMLスキーマファイルを指定した場合，動作は保証されません。

XMLスキーマファイルの設定方法は，HTTP受付の定義内容によって異なります。HTTP受付の定義ごとのXMLスキーマファイルの設定方法を次に示します。

表2‒76　 HTTP受付の定義ごとのXMLスキーマファイルの設定方法

HTTP受付の定義	ルーティング定義の設定	XMLスキーマファイルの設定
呼出先固定	−	HTTP受付の応答電文フォーマットに，XMLスキーマファイルを設定します。
呼出先選択	使用しない
	使用する	HTTP受付定義ファイルに，XMLスキーマファイルを設定します。また，HTTP受付ルーティング定義ファイルに，XMLスキーマファイルのファイル名を設定します。

(c)　HTTP受付のHTTPレスポンスヘッダに関連する処理

JSON-XML変換機能に関連しているHTTP受付のHTTPレスポンスヘッダについて説明します。

HTTP受付のHTTPレスポンスヘッダの処理の詳細については，「2.15.5　HTTP受付のレスポンス処理」を参照してください。

Content-Typeヘッダ

JSON-XML変換は，応答電文（ヘッダ）に設定されているContent-Typeの値に関わらず実行されます。また，応答電文（ヘッダ）にContent-Typeが設定されていない場合は，「text/xml」がHTTPレスポンスヘッダのContent-Typeヘッダに設定されます。

Content-Typeヘッダのcharset属性

応答電文（ヘッダ）のContent-Typeにcharset属性が設定されていない場合は，HTTPレスポンスヘッダに設定されるContent-Typeヘッダのcharset属性に，HTTP受付定義ファイルのhttprecp.http.charsetプロパティの値が設定されます。httprecp.http.charsetプロパティが設定されていないときは，Content-Typeヘッダのcharset属性に「UTF-8」が設定されます。

応答電文（ヘッダ）およびHTTP受付定義ファイルのプロパティの設定とHTTPレスポンスヘッダのcharset属性の関係を次の表に示します。

表2‒77　HTTPレスポンスヘッダのcharset属性の設定（HTTP受付）

応答電文（ヘッダ） の設定		HTTP受付定義ファイル httprecp.http.charset プロパティの設定	HTTPレスポンスヘッダ charset属性の設定
Content-Type ヘッダ	charset 属性
○	○	○	応答電文（ヘッダ）のcharset属性の値が設定されます。
○	○	×
○	×	○	httprecp.http.charsetプロパティの値が設定されます。
○	×	×	「UTF-8」が設定されます。
×	×	○	HTTPレスポンスヘッダのcharset属性は設定されません。
