3.3.3 Service Architect用Eclipseセットアップ機能を使用した開発環境の構築
ここでは，開発環境の構築で使用する，Service Architect用Eclipseセットアップ機能について説明します。
- 注意事項
-
Service Architect用Eclipseセットアップの実行時は，次の点に注意してください。
-
Service Architect用Eclipseセットアップの前に，次の環境変数が正しく設定されていることが必要です。
環境変数名
説明
COSMINEXUS_HOME
Cosminexusのインストールディレクトリのパス
TEMPおよびTMP
WindowsのTemp領域のパス
-
Service Architect用Eclipseセットアップは，管理者権限で実行する必要があります。
-
Service Architect用Eclipseセットアップは，Eclipseを停止した状態で実行する必要があります。
-
Service Architect用Eclipseセットアップは，Eclipseセットアップ実行後に実行する必要があります。
-
Service Architect用Eclipseセットアップは，複数回実行しないでください。
-
(1) Service Architect用Eclipseセットアップ機能の実行方法
Service Architect用Eclipseセットアップ機能を実行するには，Windowsの［スタート］メニューから，［Cosminexus］−［Service_Architect用Eclipseセットアップ］を選択します。
これによって，JDKバージョンに応じたService Architect用の-vmargsオプションが，eclipse.iniに追記されます。
Service Architect用Eclipseセットアップの実行時は，メッセージログに実行時の情報（通知・エラーなど）がメッセージとして出力されます。メッセージログについては「(2) Service Architect用Eclipseセットアップのメッセージログ」を参照してください。
(a) eclipse.iniに追記される内容
eclipse.iniに追記される内容を次に示します。
-
JDK 11をインストールした環境の場合
-Xbootclasspath/a:<Service Architectのインストールディレクトリ>\jaxp\lib\csmjaxp.jar;<Service Architectのインストールディレクトリ>\jaxp\lib\csmstax.jar
-
JDK 17をインストールした環境の場合
"--add-opens java.base/java.lang=ALL-UNNAMED"
(b) オプション追加後のeclipse.iniファイルの内容
オプション追加後のeclipse.iniファイルの内容の例を次に示します。
-
JDK 11をインストールした環境の場合
-vm C:\Program Files\Hitachi\Cosminexus\jdk\bin\javaw.exe ：（略） --add-modules=ALL-SYSTEM -Xbootclasspath/a:C:\Program Files\Hitachi\Cosminexus\jaxp\lib\csmjaxp.jar;C:\Program Files\Hitachi\Cosminexus\jaxp\lib\csmstax.jar
-
JDK 17をインストールした環境の場合
-vm C:\Program Files\Hitachi\Cosminexus\jdk\bin\javaw.exe ：（略） --add-modules=ALL-SYSTEM "--add-opens java.base/java.lang=ALL-UNNAMED"
(c) eclipse.iniファイルのデフォルトの格納先
eclipse.iniファイルのデフォルトの格納先を次に示します。
<Service Architectのインストールディレクトリ>\ADP\IDE\eclipse
- ポイント
-
eclipse.iniは，Windowsのtemp領域にコピーして編集されたあとで，上記のインストールディレクトリに上書きコピーされます。
Service Architect用Eclipseセットアップで使用する，Windowsのtemp領域の構成を次に示します。
#
ディレクトリ
説明
1
<Windowsのtemp領域>
環境変数TEMPまたはTMPで取得されるパスです。
2
HITACHI
HITACHI製品で使用するディレクトリです。
3
CSCTE
CSCTEで使用するディレクトリです。
4
EclipseSetup_for_Service_Architect
［Service_Architect用Eclipseセットアップ］の実行時に使用されるディレクトリです。
5
yyyyMMddhhmmss
［Service_Architect用Eclipseセットアップ］の実行のたびに作成されるディレクトリです。
この配下にeclipse.iniが格納されます。
ディレクトリ名のタイムスタンプの値は，Service Architect用Eclipseセットアップが出力するログファイル名と同じになります。
上記の表の#2〜#5のディレクトリのライフサイクルを次に示します。
|
# |
ディレクトリ |
コマンド実行時 |
コマンド終了時 |
|||
|---|---|---|---|---|---|---|
|
2 |
HITACHI |
存在しなかった場合は新規作成されます。 |
削除されません。 |
|||
|
3 |
CSCTE |
|||||
|
4 |
EclipseSetup_for_Service_Architect |
|||||
|
5 |
yyyyMMddhhmmss |
毎回新規作成されます。 |
異常終了の場合，削除されません。 通常終了の場合，削除されます。 |
|||
(2) Service Architect用Eclipseセットアップのメッセージログ
Service Architect用Eclipseセットアップを実行すると，メッセージログに実行時の情報（通知・エラーなど）がメッセージとして出力されます。
Service Architect用Eclipseセットアップのメッセージログを参照することで，過去に実行したコマンドの障害情報や稼働情報を確認できます。
ここでは，出力されたService Architect用Eclipseセットアップのメッセージログの確認方法について説明します。
(a) メッセージログの出力先
Service Architect用Eclipseセットアップのメッセージログの出力先およびログファイル名を次に示します。
<Service Architectのインストールディレクトリ>\CSCTE\setup\eclipse\log\yyyyMMddHHmmss.log
出力先は変更できません。
ログファイルはコマンドを実行するたびに生成されます。
ログファイル名「yyyyMMddHHmmss.log」は実行時刻が次の形式で出力されます（例：20250728103830.log）。
-
yyyy：西暦年
-
MM：月（01≦MM≦12）
-
dd：日（01≦dd≦31）
-
HH：時（00≦HH≦23）
-
mm：分（00≦mm≦59）
-
ss：秒（00≦ss≦59）
(b) メッセージログの出力形式

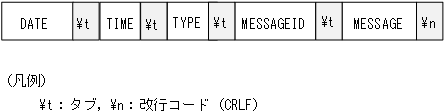

Service Architect用Eclipseセットアップのメッセージログの出力形式を次の図に示します。
|
|
![[図データ]](GRAPHICS/ZC220560.GIF)
(c) メッセージログの出力内容
Service Architect用Eclipseセットアップのメッセージログに出力される内容を次の表に示します。
|
項目 |
サイズ |
内容 |
|---|---|---|
|
DATE |
10バイト |
メッセージが出力された日付を出力します。 出力形式はyyyy/MM/dd。 |
|
TIME |
12バイト |
メッセージが出力された時刻を出力します。 出力形式はHH:mm:ss.SSS。 |
|
TYPE |
可変 |
メッセージの種別を出力します。
|
|
MESSAGEID |
11バイト |
メッセージIDを出力します。 |
|
MESSAGE |
可変 |
メッセージを次のどちらかの形式で出力します。
<message>：メッセージIDと対応するメッセージ <stack trace>：スローされた例外のスタックトレース |
出力例を次に示します。
DATE TIME TYPE MESSAGEID MESSAGE 2025/12/11 15:06:13.382 INFO KECT96001-I Execution of the command will now start. (command = EclipseSetup_for_Service_Architect) 2025/12/11 15:06:13.400 INFO KECT96002-I Execution of the command ended normally. (command = EclipseSetup_for_Service_Architect, path= C:\Program Files\Hitachi\Cosminexus\CSCTE\setup\eclipse\log\20251211150613.log)
(d) メッセージログの削除
出力されたログファイルの削除について次に示します。
-
Eclipseのアンセットアップ時は，ログファイルは削除されません。
-
Service Architectのアンインストール時は，ログファイルは削除されません。
