付録D.2　サービスの概要インターフェースを検討する

(1)　概要インターフェースを検討する

最初に，サービスの概要インターフェースを検討します。次の図のように，サービスリクエスタから見ると商品手配ビジネスプロセス自体もサービスになるため，概要インターフェースの検討対象になります。

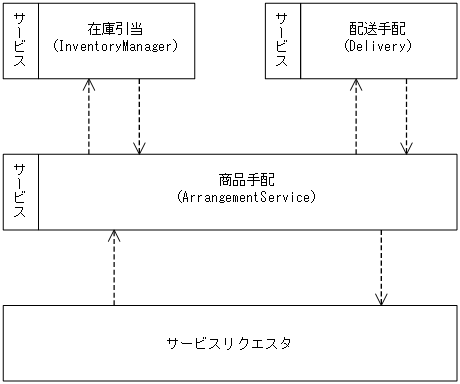

図D‒4　サービスのコンポーネント構成

商品手配システムでは，次の図および次の表のように概要インターフェースを決定したものとします。

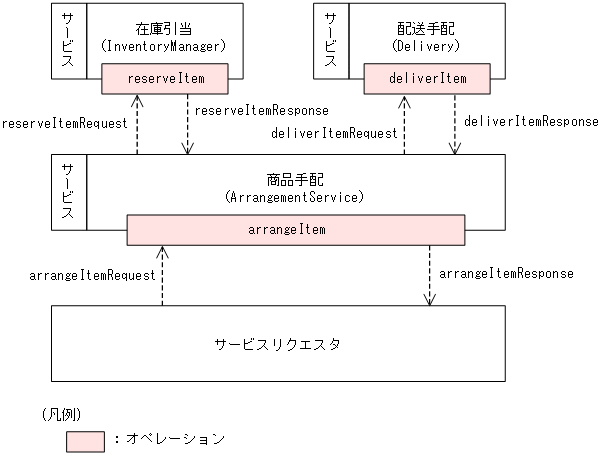

図D‒5　サービスの概要インターフェース

表D‒4　概要インターフェースの詳細

項番	サービス名	提供オペレーション名 （オペレーションの内容）	要求メッセージ名	応答メッセージ名
1	在庫引当サービス	reserveItem （商品を在庫引当する）	reserveItemRequest	reserveItemResponse
2	配送手配サービス	deliverItem （商品を配送する）	deliverItemRequest	deliverItemResponse
3	商品手配ビジネスプロセス	arrangeItem （商品を手配し配送する）	arrangeItemRequest	arrangeItemResponse

ページの先頭へ

(2)　概要WSDLを作成する

概要インターフェースが決定したら，概要WSDLを作成します。商品手配システムでは，サービスごとに次の表に示す名前でWSDLファイルを作成します。

表D‒5　サービスごとのWSDLファイルの名前

項番	サービス名	WSDLファイルの名前
1	在庫引当サービス	InventoryManagementService.wsdl
2	配送手配サービス	DeliveryService.wsdl
3	商品手配ビジネスプロセス	ArrangementService.wsdl

概要WSDLを作成するときのポイントは次のとおりです。

概要WSDL作成のポイント

• サービス名をwsdl:portのname属性に記述する。

• 提供オペレーション名をwsdl:operationのname属性に記述する。

• 要求メッセージ名をwsdl:inputのname属性に記述する。

• 応答メッセージ名をwsdl:outputのname属性に記述する。

• メッセージの構造は記述しない

  （ルート要素だけを宣言し，型はxsd:stringなどの基本型にする）。

在庫引当サービスのWSDL（InventoryManagementService.wsdl）の例を次に示します。WSDL中の太字は「概要WSDL作成のポイント」で示した部分の記述を表します。

<?xml version="1.0" encoding="UTF-8"?>
<wsdl:definitions
      targetNamespace="http://sample/InventoryManagementService"
      xmlns:soap="http://schemas.xmlsoap.org/wsdl/soap/"
      xmlns:wsdl="http://schemas.xmlsoap.org/wsdl/"
      xmlns:xsd="http://www.w3.org/2001/XMLSchema"
      xmlns:ims="http://sample/InventoryManagementService">

   <wsdl:types>
      <xsd:schema
            targetNamespace="http://sample/InventoryManagementService"
            elementFormDefault="qualified">
         <xsd:element name="reserveItem" type="xsd:string" />
         <xsd:element name="reserveItemResponse" type="xsd:string" />
      </xsd:schema>
   </wsdl:types>

   <wsdl:message name="reserveItemRequest">
      <wsdl:part name="parameters" element="ims:reserveItem" />
   </wsdl:message>

   <wsdl:message name="reserveItemResponse">
      <wsdl:part name="parameters" element="ims:reserveItemResponse" />
   </wsdl:message>

   <wsdl:portType name="InventoryManager">
      <wsdl:operation name="reserveItem">
         <wsdl:input message="ims:reserveItemRequest" name="reserveItemRequest" />
         <wsdl:output message="ims:reserveItemResponse" name="reserveItemResponse" />
      </wsdl:operation>
   </wsdl:portType>

   <wsdl:binding name="InventoryManagerSoapBinding" type="ims:InventoryManager">
      <soap:binding style="document"
            transport="http://schemas.xmlsoap.org/soap/http" />
      <wsdl:operation name="reserveItem">
         <soap:operation soapAction="" />
         <wsdl:input name="reserveItemRequest">
            <soap:body use="literal" />
         </wsdl:input>
         <wsdl:output name="reserveItemResponse">
            <soap:body use="literal" />
         </wsdl:output>
      </wsdl:operation>
   </wsdl:binding>

   <wsdl:service name="InventoryManagementService">
      <wsdl:port binding="ims:InventoryManagerSoapBinding" name="InventoryManager">
         <soap:address location="http://localhost/InventoryManagementServiceWeb/services/InventoryManager" />
      </wsdl:port>
   </wsdl:service>
</wsdl:definitions>
