2.22.1　オペレーション動的変更機能を利用した処理の流れ

オペレーション動的変更機能を利用した処理の流れを次に示します。

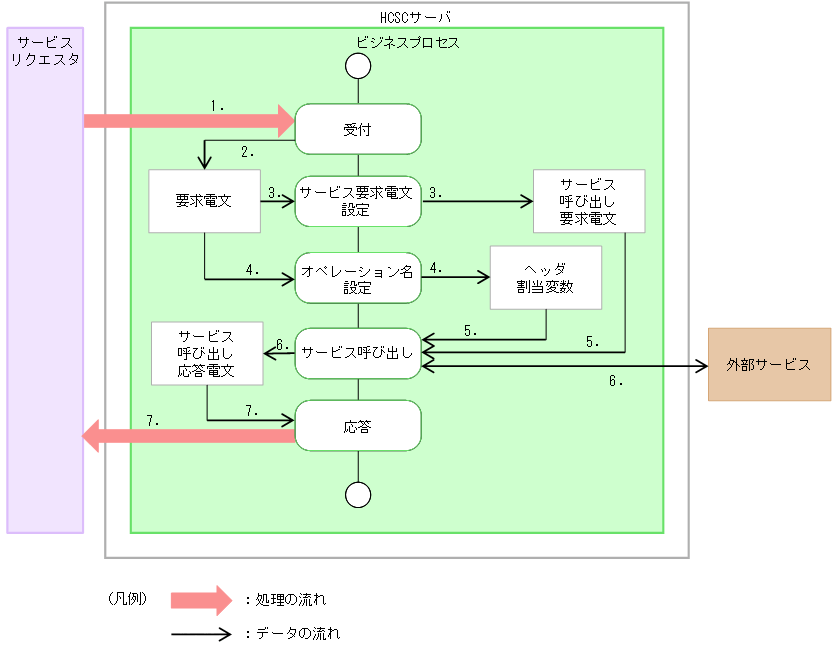

図2‒200　オペレーション動的変更機能を利用した処理の流れ

1. サービスリクエスタがビジネスプロセスにサービス部品の実行を要求します。

2. 受付アクティビティは，受け取ったサービスリクエスタからの要求電文を要求電文の変数に格納します。

3. 要求電文変数から，サービスアダプタ呼び出しに使用するサービス呼び出し要求電文（ボディ割当変数）を作成します。

4. 要求電文変数から，オペレーション名を決定し，データ変換アクティビティなどで，ヘッダ割当変数に格納します。

5. サービスアダプタを呼び出します。

   サービス呼び出しでは，要求電文のヘッダ割当変数として，4.で定義したヘッダ割当変数を指定します。

6. サービスアダプタは，ヘッダ割当変数に指定されたオペレーション名に従い，サービスを実行します。また，応答をサービス呼び出し応答電文の変数に格納します。

7. 応答アクティビティは，サービス呼び出し応答電文をサービスリクエスタに返します。
