2.13.2　gRPC電文（Protocol Buffers形式）とXML形式の変換

gRPC電文（Protocol Buffers形式）とXML形式データの変換について説明します。

gRPC電文とXML形式データの変換は，protoファイルに定義したgRPC電文のメッセージ構造を基に行います。

〈この項の構成〉

(1)　gRPC電文（Protocol Buffers形式）とXML形式データの関係
(2)　gRPC電文とXML形式データのマッピング例
(3)　proto-XMLスキーマの出力ファイル形式

(1)　gRPC電文（Protocol Buffers形式）とXML形式データの関係

gRPC電文（Protocol Buffers形式）とXML形式データの関係を次に示します。

表2‒48　gRPC電文（Protocol Buffers形式）とXML形式データの関係
Protocol Buffers形式	XML形式
package "mypackage"; message MyMessage { 子要素 … }	<mypackage.MyMessage> 子要素 … </mypackage.MyMessage>

gRPC電文のメッセージ構造を定義したprotoファイルで定義した「パッケージ名」と「メッセージ名」を.（ピリオド）で結合し，XMLの要素名とします。

gRPC電文のメッセージ構造を定義したprotoファイルで定義した各フィールド値は，フィールド名をXML要素名とします。XMLの出力内容は，子要素のフィールドタイプによって異なります。

子要素のフィールドタイプごとのXML出力内容を次に示します。

表2‒49　子要素のフィールドタイプごとのXMLの出力内容
フィールドタイプ	XMLの出力内容
double float	文字列表現（指数表記） NaN INF，-INF
int32 int64 uint32 uint64 sint32 sint64 fixed32 fixed64 sfixed32 sfixed64	文字列表現
bool	true false
string	UTF-8文字列
bytes	バイナリデータをbase64変換した文字列
enum	列挙子同一列挙値に複数の列挙子が割当てられている場合は，先に定義された列挙子を出力します。
map	キー値
message	内包するフィールドのフィールド値の規則に従います。

protoファイルでrepeatedが指定されたフィールドは，同一要素名を持つXML要素が連続します。

ページの先頭へ

(2)　gRPC電文とXML形式データのマッピング例

相互変換を行うgRPC電文とXML形式データのマッピング例について説明します。

(a)　int32型のマッピング例

int32型のマッピング例を次に示します。

●protoファイルに定義したProtocol Buffers IDL

package mypackage;
message MyMessage {
  int32 intvar = 1;
}

●gRPC電文

{
  intvar: 100
}

●XML文書

<mypackage.MyMessage>
  <intvar>100</intvar>
</mypackage.MyMessage>

(b)　bytes型のマッピング例

bytes型のマッピング例を次に示します。

●protoファイルに定義したProtocol Buffers IDL

package mypackage;
message MyMessage {
  bytes bytesField = 1;
}

●gRPC電文

{
  bytesField: [0x01,0x02,0x03,0x04]
}

●XML文書

<mypackage.MyMessage>
  <bytesField>AQIDBA==</bytesField>
</mypackage.MyMessage>

(c)　ネストしたメッセージのマッピング例

ネストしたメッセージのマッピング例を次に示します。

●protoファイルに定義したProtocol Buffers IDL

package mypackage;
message MyMessage {
  mesage SubMessage {
    string stringField = 1;
  }
  SubMessage messageField = 1;
}

●gRPC電文

{
  messageField: {stringField: "hello"}
}

●XML文書

<mypackage.MyMessage>
  <messageField>
    <stringField>hello</stringField>
  </messageField>
</mypackage.MyMessage>

(d)　repeated型のフィールドのマッピング例

repeated型のフィールドのマッピング例を次に示します。

●protoファイルに定義したProtocol Buffers IDL

package mypackage;
message MyMessage {
  repeated string stringField = 1;
}

●gRPC電文

{
  stringField: ["hello","goodbye"]
}

●XML文書

<mypackage.MyMessage>
  <stringField>hello</stringField>
  <stringField>goodbye</stringField>
</mypackage.MyMessage>

(e)　enum型のフィールドのマッピング例

enum型のフィールドのマッピング例を次に示します。

●protoファイルに定義したProtocol Buffers IDL

package mypackage;
message MyMessage {
  enum EnumType {
    ZERO = 0;
    ONE = 1;
    ALT_ONE = 1;
  }
  EnumType enumField = 1;
}

●gRPC電文

{
  enumField: ZERO
}

●XML文書

<mypackage.MyMessage>
  <enumField>ZERO</enumField>
</mypackage.MyMessage>

(f)　enum型のフィールドのマッピング例（先に定義された列挙子を出力する場合）

enum型のフィールドのマッピング例（先に定義された列挙子を出力する場合）を次に示します。この例では，同一列挙値（=1）のONEおよびALT_ONEの2つの列挙子を定義しているため，定義順が先の列挙子に変換されます。

●protoファイルに定義したProtocol Buffers IDL

package mypackage;
message MyMessage {
  enum EnumType {
    ZERO = 0;
    ONE = 1;
    ALT_ONE = 1;
  }
  EnumType enumField = 1;
}

●gRPC電文

{
  enumField: ALT_ONE
}

●XML文書

<mypackage.MyMessage>
  <enumField>ONE</enumField>
</mypackage.MyMessage>

(g)　map型のフィールドのマッピング例

map型のフィールドのマッピング例を次に示します。

●protoファイルに定義したProtocol Buffers IDL

package mypackage;
message MyMessage {
  map<string, uint32> mapField = 1;
}

●gRPC電文

{
  mapField: [{"key1",1234},{"key2",9999}]
}

●XML文書

<mypackage.MyMessage>
  <mapField>
    <key>key1</key>
    <value>1234</value>
  </mapField>
  <mapField>
    <key>key2</key>
    <value>9999</value>
  </mapField>
</mypackage.MyMessage>

ページの先頭へ

(3)　proto-XMLスキーマの出力ファイル形式

proto-XMLスキーマの出力ファイル形式を次に示します。

XMLスキーマは，タイプ定義部およびルート要素定義部によって構成されます。

<?xml version="1.0" encoding="UTF-8"?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema"
    targetNamespace="メッセージタイプ名"
    xmlns="メッセージタイプ名"
    elementFormDefault="qualified">
 タイプ定義部[0..n]
 ルート要素定義部[1..1]
</xs:schema>

(a)　タイプ定義部

タイプ定義部は0個以上のメッセージ型定義，または列挙型定義によって構成されます。

■メッセージ型定義

<xs:complexType name="完全メッセージ型名">
 <xs:sequence>
 項目定義[1..n]
 </xs:sequence>
</xs:complexType>

「完全メッセージ型名」は，「パッケージ名.[親メッセージタイプ名称.]メッセージタイプ名称」の形式を持つ文字列です。「親メッセージタイプ名」の部分は，再帰的に適用されます。

■列挙型定義

<xs:simpleType name="完全列挙型名">
 <xs:restriction base="xs:string">
 列挙値定義[1..n]
 </xs:restriction>
</xs:simpleType>

「完全列挙型名」は，「パッケージ名.[親メッセージタイプ名称.]列挙型」の形式を持つ文字列です。「親メッセージタイプ名」の部分は再帰的に適用されます。

「列挙値定義」は，次の内容で生成されます。

<xs:enumeration value="列挙値"/>

(b)　ルート要素定義部

ルート要素定義部は次の内容で生成されます。

<xs:element name="ルート要素名" type="ルート要素タイプ"/>

「ルート要素名」および「ルート要素タイプ」は，「パッケージ名.メッセージタイプ名称」の形式を持つ文字列です。

(c)　項目定義

項目定義は単純項目定義，およびONEOF定義のどちらかで生成されます。

■単純項目定義

単純項目定義は次の内容で生成されます。

repeatedが指定されていない場合

<xs:element name="項目名" type="タイプ名" minOccurs="0"/>
repeatedが指定されている場合

<xs:element name="項目名" type="タイプ名" minOccurs="0" maxOccurs="unbounded"/>

「タイプ名」の一覧を次に示します。

表2‒50　単純項目定義のタイプ名一覧
protoファイルに定義した項目のタイプ名	生成されるXMLスキーマの項目のタイプ名
string	xs:string
bytes	xs:base64Binary
int32	xs:int
sint32
sfixed32
int64	xs:long
sint64
sfixed64
uint32	xs:unsignedInt
fixed32	xs:unsignedInt
uint64	xs:unsignedLong
fixed64	xs:unsignedLong
bool	xs:boolean
float	xs:float
double	xs:double
型参照	メッセージ型名，または列挙型名

■ONEOF定義

ONEOF定義は，次の内容で生成されます。

<xs:element name="ONEOF名">
 <xs:complexType>
 <xs:choice>
 項目定義[1..n]
 </xs:choice>
 </xs:complexType>
</xs:element>

「項目定義」内のminOccurs属性は出力されません。

(d)　XMLスキーマ変換例

ここでは，protoファイルからXMLスキーマを生成した場合の変換例について説明します。

■例1　すべてのメッセージタイプの一括変換

descriptor setファイル内に定義されたすべてのrpcが使用するメッセージタイプのXMLスキーマを生成する場合の変換例を次に示します。

●Descriptor Setファイルの作成に使用したprotoファイル

syntax = "proto3";

option java_multiple_files = true;
option java_package = "io.grpc.examples.sampledata";
option java_outer_classname = "SampleDataProto";
option objc_class_prefix = "HLW";

package sampledata;

// サービス定義
service UserInfoManager {
  rpc GetUserInfo (UserInfo) returns (UserData) {}
  rpc UpdateUserInfo (UserData) returns (UserData) {}
}

service ProductInfoManager {
  rpc UpdateProductInfo (ProductData) returns (ProductData) {}
}

// リクエストまたはレスポンスメッセージ
message UserInfo {
  string userid = 1;
}

message UserData {
  string name = 1;
  string age = 2;
}

message ProductData {
  string name = 1;
  string price = 2;
}

●生成されたXMLスキーマファイル

・UserInfo

<?xml version="1.0" encoding="UTF-8"?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema"
    targetNamespace="sampledata.UserInfo"
    xmlns="sampledata.UserInfo"
    elementFormDefault="qualified">

    // タイプ定義部
    <xs:complexType name="sampledata.UserInfo">
        <xs:sequence>
            <xs:element name="userid" type="xs:string" minOccurs="0" />
        </xs:sequence>
    </xs:complexType>

    // ルート要素定義部
    <xs:element name="sampledata.UserInfo" type="sampledata.UserInfo"/>
</xs:schema>

・UserData

<?xml version="1.0" encoding="UTF-8"?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema"
    targetNamespace="sampledata.UserData"
    xmlns="sampledata.UserData"
    elementFormDefault="qualified">

    // タイプ定義部
    <xs:complexType name="sampledata.UserData">
        <xs:sequence>
            <xs:element name="name" type="xs:string" minOccurs="0" />
            <xs:element name="age" type="xs:string" minOccurs="0" />
        </xs:sequence>
    </xs:complexType>

    // ルート要素定義部
    <xs:element name="sampledata.UserData" type="sampledata.UserData"/>
</xs:schema>

・ProductData

<?xml version="1.0" encoding="UTF-8"?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema"
    targetNamespace="sampledata.ProductData"
    xmlns="sampledata.ProductData"
    elementFormDefault="qualified">

    // タイプ定義部
    <xs:complexType name="sampledata.ProductData">
        <xs:sequence>
            <xs:element name="name" type="xs:string" minOccurs="0" />
            <xs:element name="price" type="xs:string" minOccurs="0" />
        </xs:sequence>
    </xs:complexType>

    // ルート要素定義部
    <xs:element name="sampledata.ProductData" type="sampledata.ProductData"/>
</xs:schema>

■例2　特定のサービスが使用するメッセージタイプの変換

引数で指定したサービスに定義された，すべてのrpcが使用するメッセージタイプのXMLスキーマを生成する場合の変換例を次に示します。

●Descriptor Setファイルの作成に使用したprotoファイル

例2のDescriptor Setファイルの作成に使用したprotoファイルは，例1と同じです。

●生成されたXMLスキーマファイル

・UserInfo

<?xml version="1.0" encoding="UTF-8"?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema"
    targetNamespace="sampledata.UserInfo"
    xmlns="sampledata.UserInfo"
    elementFormDefault="qualified">

    // タイプ定義部
    <xs:complexType name="sampledata.UserInfo">
        <xs:sequence>
            <xs:element name="userid" type="xs:string" minOccurs="0" />
        </xs:sequence>
    </xs:complexType>

    // ルート要素定義部
    <xs:element name="sampledata.UserInfo" type="sampledata.UserInfo"/>
</xs:schema>

・UserData

<?xml version="1.0" encoding="UTF-8"?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema"
    targetNamespace="sampledata.UserData"
    xmlns="sampledata.UserData"
    elementFormDefault="qualified">

    // タイプ定義部
    <xs:complexType name="sampledata.UserData">
        <xs:sequence>
            <xs:element name="name" type="xs:string" minOccurs="0" />
            <xs:element name="age" type="xs:string" minOccurs="0" />
        </xs:sequence>
    </xs:complexType>

    // ルート要素定義部
    <xs:element name="sampledata.UserData" type="sampledata.UserData"/>
</xs:schema>

■例3　特定のサービスの中のrpcが使用するメッセージタイプの変換

引数で指定したrpcが使用するメッセージタイプのXMLスキーマを生成する場合の変換例を次に示します。

●生成されたXMLスキーマファイル

・ProductData

<?xml version="1.0" encoding="UTF-8"?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema"
    targetNamespace="sampledata.ProductData"
    xmlns="sampledata.ProductData"
    elementFormDefault="qualified">

    // タイプ定義部
    <xs:complexType name="sampledata.ProductData">
        <xs:sequence>
            <xs:element name="name" type="xs:string" minOccurs="0" />
            <xs:element name="price" type="xs:string" minOccurs="0" />
        </xs:sequence>
    </xs:complexType>

    // ルート要素定義部
    <xs:element name="sampledata.ProductData" type="sampledata.ProductData"/>
</xs:schema>

■例4　google/protobuf/struct.protoから作成したDescriptor Setファイルを基に生成した場合の変換例

Googleがサポートしているgoogle/protobuf/struct.protoから作成したDescriptor Setファイルを基に，XMLスキーマを生成した場合の変換例を次に示します。

なお，メッセージタイプの変換例のため，サービスの定義は省略します。

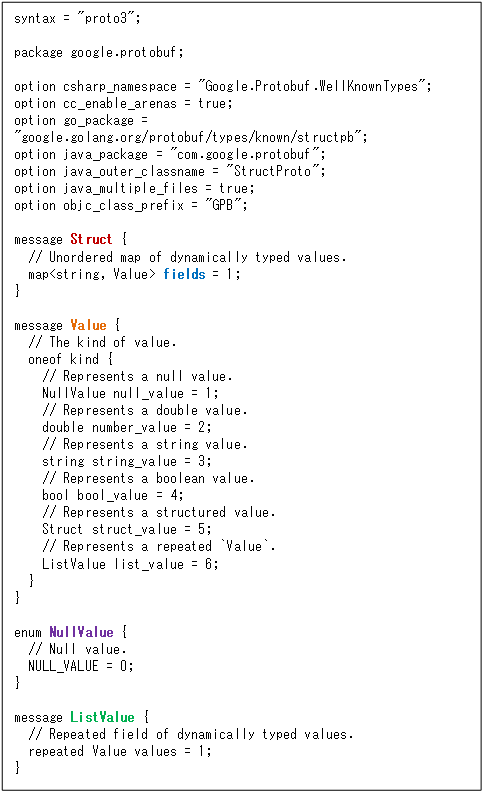

●struct.proto

[図データ]

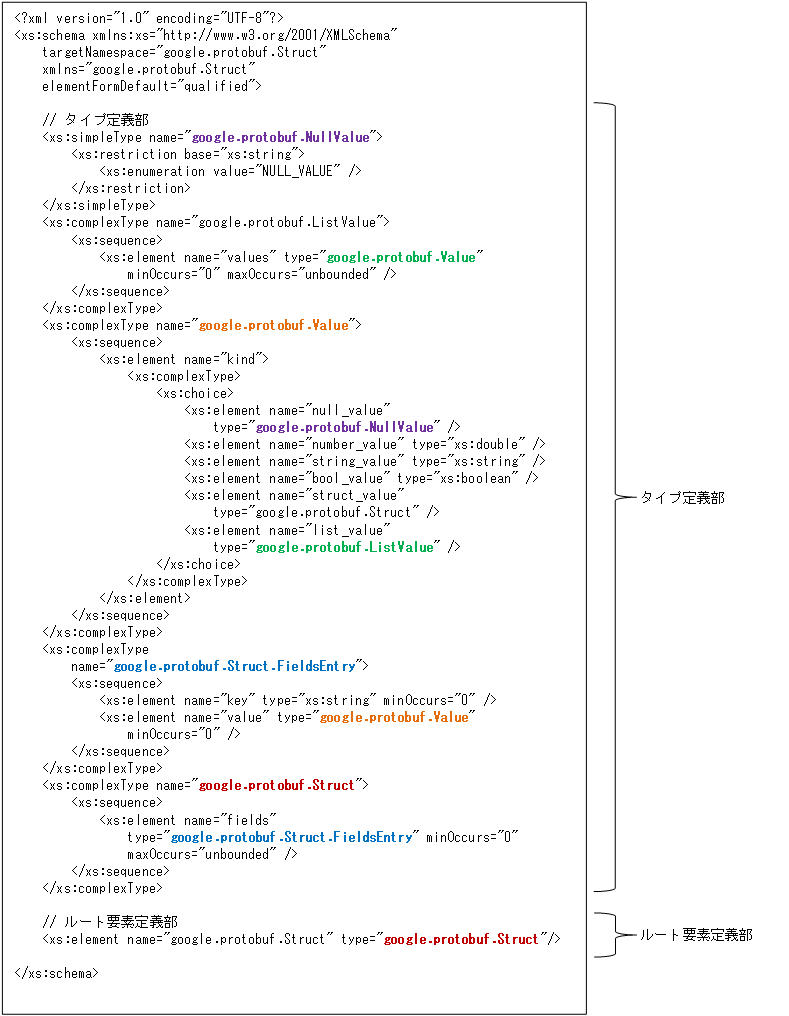

●生成されたXMLスキーマファイル

[図データ]
