2.1　サービスプラットフォームを利用する一般的なシステム構成

サービスプラットフォームを利用する一般的なシステム構成を次の図に示します。HCSCコンポーネントはサービスリクエスタからの要求を受け取り，サービス部品を呼び出します。また，HCSCコンポーネントは，サービス部品の処理結果を利用し，サービスリクエスタへ応答を返します。

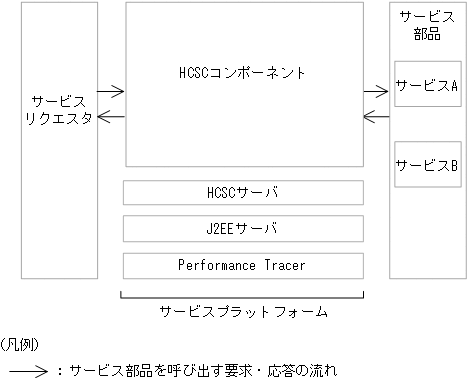

図2‒1　一般的なシステム構成

一般的なシステム構成要素が，それぞれどのような役割を果たしているのかを説明します。

• サービスリクエスタ

  サービスを呼び出すためのクライアントアプリケーションです。サービスプラットフォームを使用する場合，サービスリクエスタはHCSCサーバ上のHCSCコンポーネントへ要求（要求電文）を送ります。

• HCSCコンポーネント

  サービスリクエスタからの要求を受け取り，定義した業務の流れや条件に従って要求を受付，サービスを呼び出すためのものです。受付，ビジネスプロセス，サービスアダプタの総称です。

• サービス部品

  サービスプラットフォームで接続する連携先サービスのことです。

• HCSCサーバ

  ビジネスプロセスやサービスアダプタを管理するサーバ機能です。サービスプラットフォームの中にあります。

• J2EEサーバ

  J2EEアプリケーション（JSP，サーブレット，Enterprise Beanなどで構成されるアプリケーション）を実行するためのサーバ機能です。HCSCサーバを起動するのに必要です。

• Performance Tracer

  リクエストの処理過程で各サーバが出力するトレース情報をトレースファイルに出力するプロセスです。

このようなサービスプラットフォームを利用したシステムを構築することで，次の利点があります。

サービスプラットフォームをハブとした，柔軟なシステム構築とシステムの一元管理ができる

サービスプラットフォームでサービスを自由に組み合わせることで，戦略に合わせた柔軟なシステムを構築できます。また，異なるサービス部品間でも，システム内でサービスプラットフォームを経由してから接続されるため，サービスプラットフォームでシステムの一元管理ができます。

サービスプラットフォームを経由することで，異なるプロトコルのサービスを連携できる

メインフレームで利用されているレガシーなプロトコルからRESTful Webサービスで利用されているモダンなプロトコルまで対応しているので，異なるプロトコルのサービスを連携できます。

このマニュアルで構築する商品手配システムでは，ハブとしての利点を体験できます。
