19.5.1　N:1リカバリシステムの設定手順

(1)　システムの構成例

N:1リカバリシステムの構成例を次の図に示します。なお，以降の項では，このシステムの構成例を使用したシステムの構築例を示します。

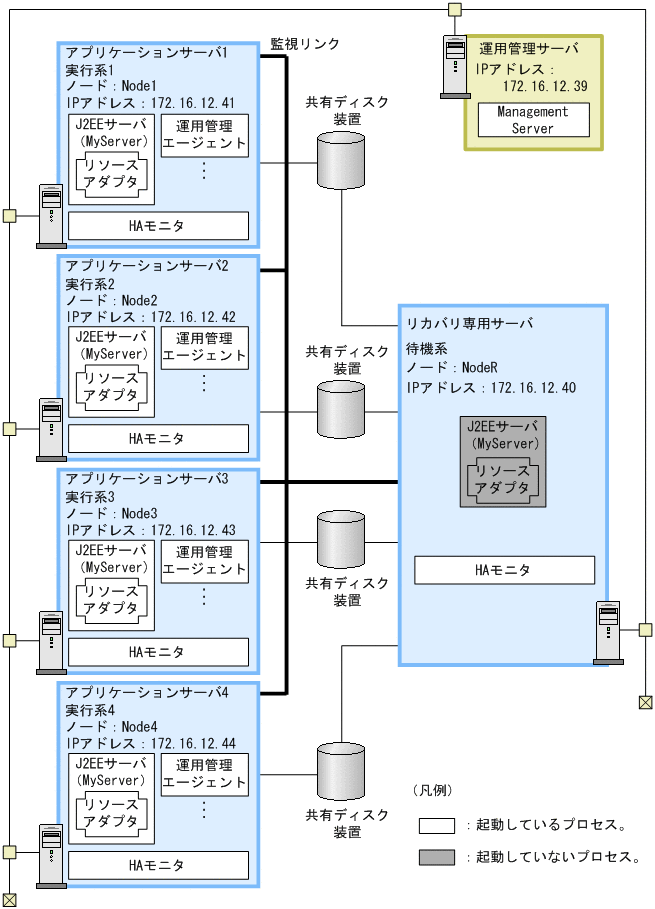

図19‒6　N:1リカバリシステムの構成例（UNIXの場合）

この例の概要を次に示します。

• 4台の実行系サーバと1台のリカバリ専用サーバを配置しています。4台の実行系のJ2EEサーバの構成はJ2EEアプリケーションとリソースアダプタの設定が均質な構成とします。違いはエイリアスIPアドレスとマウントする共有ディスクデバイスです。

• 実行系と待機系で，J2EEサーバは同じ名称にします。ここでは，実行系で「MyServer」というJ2EEサーバを配置しているため，待機系にも「MyServer」というJ2EEサーバを配置します。

• Management Serverの運用管理ポータルを利用してシステムを構築，運用管理します。

• 実行系では運用管理エージェントを動作させます。待機系では運用管理エージェントを動作させません。

なお，N:1リカバリシステムを運用する場合は，次の条件を満たすアプリケーションサーバを構築してください。

• OTSを使用したグローバルトランザクションを使用します。トランザクションのステータスファイルは共有ディスク装置に格納します。

• ネーミングサービスはインプロセスで動作させます。

• 待機系のJ2EEサーバには，実行系のJ2EEサーバで使用しているすべてのリソースアダプタと同じ設定のリソースアダプタをインポート，およびデプロイします。

• N:1リカバリ構成の場合，一つのクラスタ内に複数の仮想ホストを構築します。仮想ホストは実行系とリカバリ専用サーバの組で構成し，J2EEサーバをクラスタ構成で配置します。N:1リカバリ構成の場合，J2EEサーバはクラスタ内ではなく，仮想ホスト内で動作します。このため，仮想ホストのIPアドレスおよびホスト名を設定してください。

  アプリケーションサーバをクラスタ構成に配置するためには，エイリアスIPアドレスを設けて，稼働中のノードがエイリアスIPアドレスを引き継ぐことで，クライアントがクラスタ内のノードを意識しないようにします。N:1リカバリ構成の場合，エイリアスIPアドレスは，仮想ホストのIPアドレスとなります。N:1リカバリ構成での仮想ホストの構成例を次に示します。

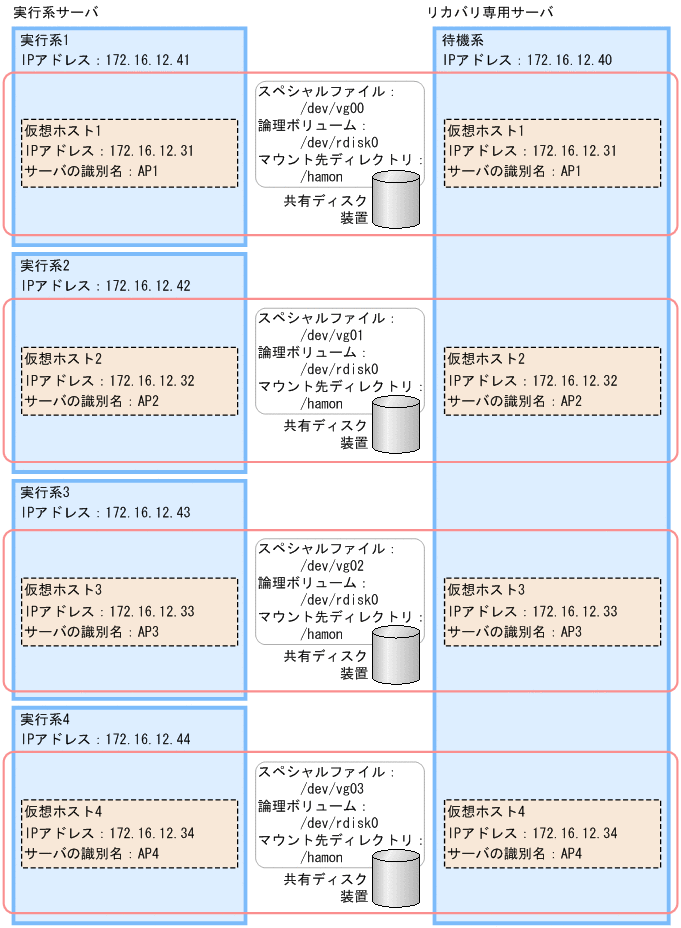

  図19‒7　N:1リカバリ構成での仮想ホストの構成例

ページの先頭へ

(2)　システムの設定手順

HAモニタと連携する場合には，運用管理ポータルやHAモニタのファイルの設定などが必要になります。N:1リカバリシステムの設定手順を次の図に示します。

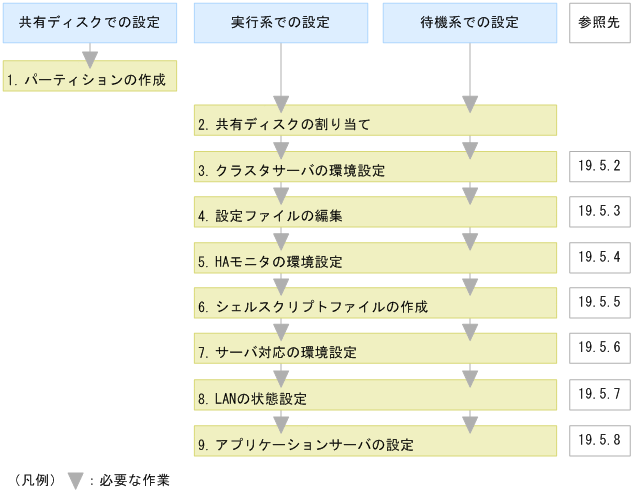

図19‒8　N:1リカバリシステムの設定手順（UNIXの場合）

図中の1.〜9.について説明します。

1. 共有ディスクにN個のパーティションを作成して，ファイルシステムを構築します。

2. システムに共有ディスクを割り当てます。

   システムに共有ディスクを割り当てる際は，現用系と予備系で，同じマウント先ディレクトリにしてください。

3. 運用管理ポータルでクラスタサーバの環境を設定します。

   運用管理ポータルの「Cosminexus Management Serverの設定」，「運用管理ドメインの構成定義」，および「論理サーバの環境設定」で，HAモニタを使用する場合の設定をします。詳細は，「19.5.2　クラスタサーバの環境設定」を参照してください。

4. 設定ファイルを編集します。

   運用管理エージェントやManagement Server，HTTP Serverなどの各種定義ファイルを設定します。詳細は，「19.5.3　設定ファイルの編集」を参照してください。

5. HAモニタの環境を設定します。

   HAモニタのsysdefファイルで，HAモニタの環境を定義します。詳細は，「19.5.4　HAモニタの環境設定」を参照してください。

6. シェルスクリプトファイルを作成します。

   運用管理エージェントを監視，アプリケーションサーバ上の論理サーバを起動，停止するためのシェルスクリプトファイルを作成します。詳細は，「19.5.5　シェルスクリプトファイルの作成」を参照してください。

7. サーバ対応の環境を設定します。

   HAモニタのserversファイルで，系で稼働させる現用系サーバや予備系サーバの環境を定義します。詳細は，「19.5.6　サーバ対応の環境設定」を参照してください。

8. LANの状態を設定します。

   HAモニタのLANの状態設定ファイルで，LANアダプタのIPアドレスなどを指定してHAモニタでのLANの切り替えについて定義します。詳細は，「19.5.7　LANの状態設定」を参照してください。

9. 運用管理ポータルとHAモニタのコマンドで，アプリケーションサーバの設定をします。

   運用管理ポータル，HAモニタのコマンドを使用して，アプリケーションサーバをクラスタ構成に配置し，J2EEアプリケーションやリソースアダプタを設定します。詳細は，「19.5.8　アプリケーションサーバの設定」を参照してください。

   参考

   • N:1リカバリシステムで，待機系でのリカバリ処理がデータベースサーバの障害（サーバダウンやデッドロックなど）によってタイムアウトした場合は，手動でリカバリを実行する必要があります。

     タイムアウトの原因を解消したあと，待機系のホストで，停止した実行系のホストに対応するmonbeginコマンドを実行し，停止した実行系のホストに対応するmonactコマンドを実行します。

     N:1リカバリシステムでトラブルが発生した場合については，マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の「2.5.8　N:1リカバリシステムでトラブルが発生した場合」を参照してください。

N:1リカバリシステムで設定が必要なファイルは，実行系と待機系で異なります。N:1リカバリシステムでのファイルの設定の要否を次の表に示します。

表19‒4　N:1リカバリシステムでのファイルの設定の要否

分類		ファイルの種類	ファイルの設定の要否		参照先
			実行系（N台）	待機系（リカバリ専用1台）
アプリケーションサーバの設定	運用管理エージェントの設定	adminagent.properties	必要（N台で個別の設定）	−	19.5.3
	スマートエージェントの設定	localaddr
	HTTP Serverの設定	httpsd.conf※
	J2EEサーバのプロパティの設定	usrconf.properties※	必要（N台で共通の設定）	必要（エイリアスIPアドレス以外は実行系とほとんど同じ）
HAモニタの設定	HAモニタの環境設定	sysdef	必要（各ホストで個別の設定）	必要（N台分の設定）	19.5.4
	シェルスクリプトファイルの作成	monitor.sh start.sh stop.sh	必要（N台で共通のコマンドを使用）	−	19.5.5
	サーバ対応の環境設定	servers	必要（N台で個別の設定）	必要（N台分の設定）	19.5.6
		recover.sh	−	必要（N台の実行系に対して共通のコマンドを使用。差異は引数で渡す）
	LANの状態設定	<サーバの識別名>.up <サーバ識別名>.down	必要（各ホストで個別の設定）	必要（実行系の設定ファイルのコピー）	19.5.7
