7.4.2 リクエストトレース
HCSCサーバのメッセージング基盤では，次の内容をリクエストトレースとして取得できます。リクエストトレースは，リクエストの障害要因の解析に使用します。
-
リクエスト受付で受け付けたサービス部品呼び出し要求または応答の結果
-
ビジネスプロセスを呼び出した時の要求または応答の結果
-
サービスアダプタからサービス部品を呼び出したときの要求または応答の結果
ここでは，取得されたリクエストトレースの確認方法について説明します。リクエストトレースの取得方法については，「7.3.2(2) リクエストトレースの取得方法」を参照してください。
(1) リクエストトレースの出力先
リクエストトレースの出力先を次に示します。
HCSCサーバランタイム定義ファイルのrequesttrace-filepathプロパティで指定したパス
なお，指定したパスが存在しない場合，またはパスが誤っていた場合は，省略値の出力先にトレースが出力されます。
リクエストトレースのトレースファイル名を次の表に示します。
|
トレースファイルの出力モード |
トレースファイル名 |
|---|---|
|
ラップアラウンドモードの場合 |
cscmsgreq_<HCSCサーバ名>_<面数>.log |
|
シフトモードの場合 |
cscmsgreq_<HCSCサーバ名>_.log |
(2) リクエストトレースの出力形式と出力される内容
(a) 出力形式

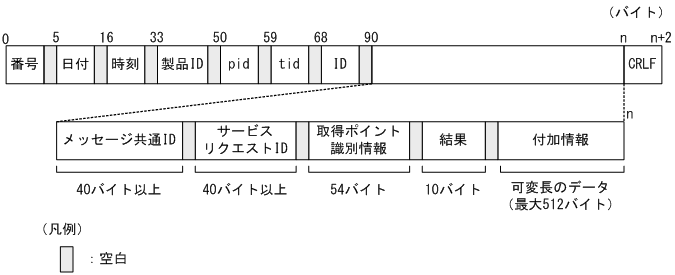

リクエストトレースの出力形式を次の図に示します。
|
|
![[図データ]](GRAPHICS/ZC070100.GIF)
(b) 出力される内容
リクエストトレースに出力される内容を次の表に示します。
|
項目 |
内容 |
|
|---|---|---|
|
番号 |
トレースレコードの出力通番が表示されます。 |
|
|
日付 |
トレースレコードの取得日付（yyyy/mm/dd形式）が出力されます。 |
|
|
時刻 |
トレースレコードの取得時刻（hh:mm:ss.SSS形式）が，ローカル時刻でミリ秒単位に出力されます。 |
|
|
製品ID |
製品を特定するための識別子メッセージング基盤を示す「CSCMSG」が出力されます。 |
|
|
pid |
プロセスを識別するためのIDが出力されます。 |
|
|
tid |
スレッドを識別するためのIDが出力されます。 |
|
|
ID |
表示されません。 |
|
|
メッセージ共通ID |
リクエスト識別情報（親ID）が出力されます。 |
|
|
サービスリクエストID |
リクエスト識別情報（子ID）が出力されます。 |
|
|
取得ポイント識別情報 |
取得位置 |
トレースの取得ポイント情報（取得位置）が出力されます。
|
|
プロトコル種別 |
トレースの取得ポイント情報（プロトコル種別）が出力されます。ただし，取得位置がBPRCP，BPREQ，またはSVCGPの場合は，表示されません。
|
|
|
詳細位置 |
トレースの取得ポイント情報（詳細位置）が出力されます。
|
|
|
名称 |
トレースの取得ポイント情報（名称）が出力されます。ただし，取得位置がRCP，URCP，BPREQ，またはSVRCVの場合は表示されません。
|
|
|
アダプタ種別 |
トレースの取得ポイント情報（アダプタ種別）が出力されます。ただし，取得位置がRCP，URCP，BPRCP，SVCGP，SVSND，またはSVRCVの場合は表示されません。
|
|
|
結果 |
応答結果種別が出力されます。ただし，詳細位置がINまたはCALの場合は，表示されません。
|
|
|
付加情報 |
応答結果の付加情報が出力されます。 |
|
|
CRLF |
レコード終端符号が出力されます。 |
|
(3) リクエストトレースの取得ポイント
リクエストトレースの出力契機には次の種類があり，それぞれで取得ポイントが異なります。
-
単体サービス実行時
-
ビジネスプロセスサービス実行時
-
稼働状態確認実行時
(a) 単体サービス実行時

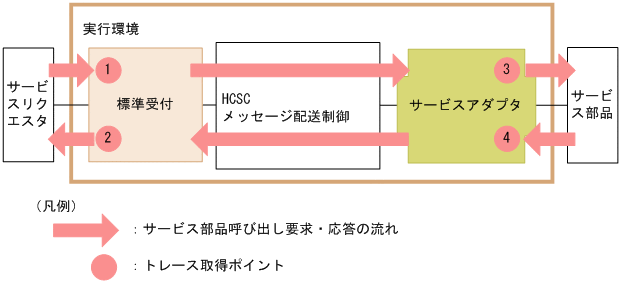

単体サービス実行時のリクエストトレースのトレース取得ポイントを次の図に示します。
|
|
![[図データ]](GRAPHICS/ZC070200.GIF)
トレース取得ポイントを次の表に示します。表の「図中の番号」は，「図7-8 リクエストトレースの取得ポイント（単体サービス実行時）」中の番号と対応しています。
|
図中の番号 |
トレース取得ポイント |
|---|---|
|
1 |
標準受付（Webサービス）の入口 |
|
2 |
標準受付（Webサービス）の出口 |
|
1 |
標準受付（SessionBean）の入口 |
|
2 |
標準受付（SessionBean）の出口 |
|
1 |
標準受付（MDB（WS-R））の入口 |
|
2 |
標準受付（MDB（WS-R））の出口 |
|
1 |
標準受付（MDB（DBキュー））の入口 |
|
2 |
標準受付（MDB（DBキュー））の出口 |
|
3 |
SOAPアダプタのサービス部品呼び出し口 |
|
4 |
SOAPアダプタのサービス部品応答受信口 |
|
3 |
SessionBeanアダプタのサービス部品呼び出し口 |
|
4 |
SessionBeanアダプタのサービス部品応答受信口 |
|
3 |
MDB（WS-R）アダプタのサービス部品呼び出し口 |
|
4 |
MDB（WS-R）アダプタのサービス部品応答受信口 |
|
3 |
MDB（DBキュー）アダプタのサービス部品呼び出し口 |
|
4 |
MDB（DBキュー）アダプタのサービス部品応答受信口 |
|
3 |
上記以外のサービスアダプタ（CUSTOM）のサービス部品呼び出し口 |
|
4 |
上記以外のサービスアダプタ（CUSTOM）のサービス部品応答受信口 |
(b) ビジネスプロセスサービス実行時

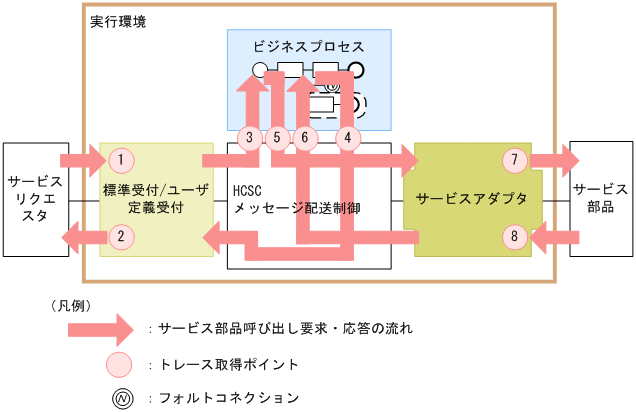

ビジネスプロセスサービス実行時のリクエストトレースのトレース取得ポイントを次の図に示します。
|
|
![[図データ]](GRAPHICS/ZC070400.GIF)
トレース取得ポイントを次の表に示します。表の「図中の番号」は，「図7-9 リクエストトレースの取得ポイント（ビジネスプロセスサービス実行時）」中の番号と対応しています。
|
図中の番号 |
トレース取得ポイント |
|---|---|
|
1 |
標準受付（Webサービス）の入口 |
|
2 |
標準受付（Webサービス）の出口 |
|
1 |
標準受付（SessionBean）の入口 |
|
2 |
標準受付（SessionBean）の出口 |
|
1 |
標準受付（MDB（WS-R））の入口 |
|
2 |
標準受付（MDB（WS-R））の出口 |
|
1 |
標準受付（MDB（DBキュー））の入口 |
|
2 |
標準受付（MDB（DBキュー））の出口 |
|
1 |
ユーザ定義受付の入口 |
|
2 |
ユーザ定義受付の出口 |
|
7 |
SOAPアダプタのサービス部品呼び出し口 |
|
8 |
SOAPアダプタのサービス部品応答受信口 |
|
7 |
SessionBeanアダプタのサービス部品呼び出し口 |
|
8 |
SessionBeanアダプタのサービス部品応答受信口 |
|
7 |
MDB（WS-R）アダプタのサービス部品呼び出し口 |
|
8 |
MDB（WS-R）アダプタのサービス部品応答受信口 |
|
7 |
MDB（DBキュー）アダプタのサービス部品呼び出し口 |
|
8 |
MDB（DBキュー）アダプタのサービス部品応答受信口 |
|
7 |
上記以外のサービスアダプタ（CUSTOM）のサービス部品呼び出し口 |
|
8 |
上記以外のサービスアダプタ（CUSTOM）のサービス部品応答受信口 |
|
3 |
ビジネスプロセスサービスの呼び出し口 |
|
4 |
ビジネスプロセスサービスの応答受信口 |
|
5 |
ビジネスプロセス受付の入口 |
|
6 |
ビジネスプロセス受付の出口 |
(c) 稼働状態確認実行時

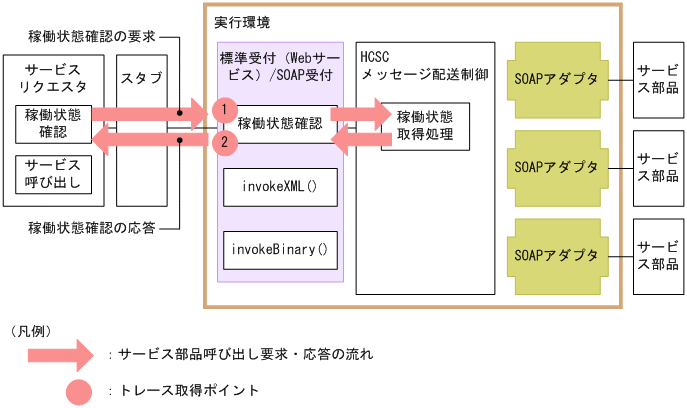

稼働状態確認実行時のリクエストトレースのトレース取得ポイントを次の図に示します。
|
|
![[図データ]](GRAPHICS/ZC070300.GIF)
トレース取得ポイントを次の表に示します。表の「図中の番号」は，「図7-10 リクエストトレースの取得ポイント（稼働状態確認実行時）」中の番号と対応しています。
|
図中の番号 |
トレース取得ポイント |
|---|---|
|
1 |
標準受付（Webサービス）の入口 |
|
2 |
標準受付（Webサービス）の出口 |
|
1 |
SOAP受付の入口 |
|
2 |
SOAP受付の出口 |
