2.19.2　カスタム受付フレームワークの概要

カスタム受付フレームワークは，カスタム受付を開発および動作させるためのフレームワークです。カスタム受付フレームワークは，開発者が作成したカスタム受付を，サービスプラットフォームの実行環境で受付として動作させるための仕組みを提供しています。

カスタム受付を使用したサービス部品の呼び出しを次の図に示します。

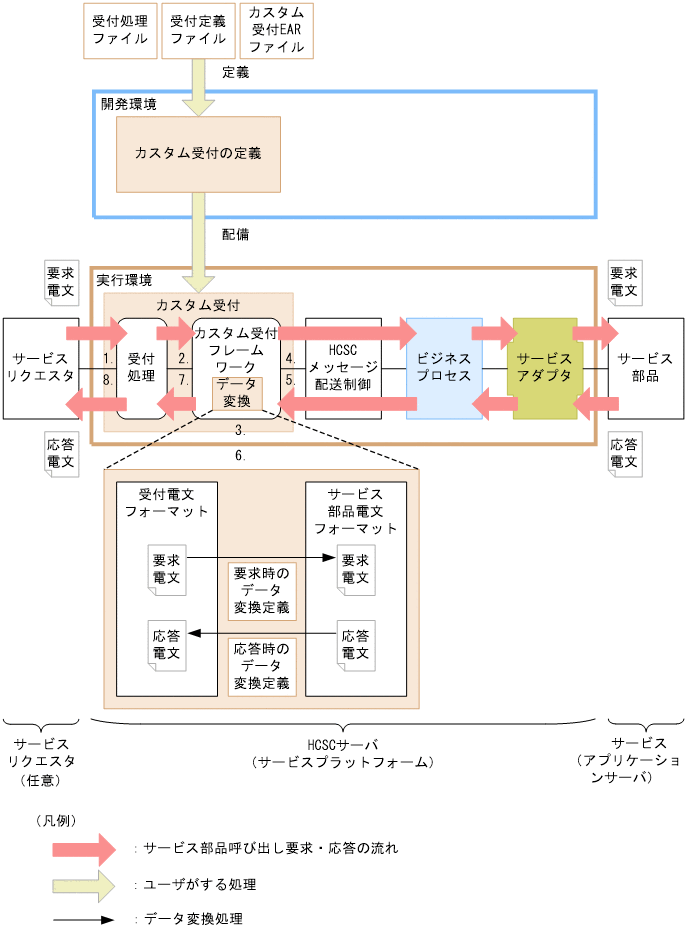

図2‒177　カスタム受付を利用したサービス部品の呼び出し

図中の1.〜8.について説明します。

説明

1. 受付処理は，サービスリクエスタからサービス部品呼び出し要求を受け付けます。

2. 受付処理は，サービスリクエスタから受け取った要求電文を，カスタム受付フレームワークに渡します。

3. カスタム受付フレームワークは，要求電文のデータ変換をします。

4. カスタム受付フレームワークは，HCSCメッセージ配送制御を呼び出します。

5. カスタム受付フレームワークは，HCSCメッセージ配送制御から，応答電文を受け取ります。

6. カスタム受付フレームワークは，応答電文のデータ変換をします。

7. 受付処理は，カスタム受付フレームワークから応答電文を受け取ります。

8. 受付処理は，サービスリクエスタに応答電文を返します。
