2.15.12　HTTPアダプタを利用したシステムの例

HTTPアダプタを利用したシステムの例を紹介します。

それぞれのシステムについて説明します。

〈この項の構成〉

(1)　HTTPクライアントから送信したファイルをサーバにアップロードする

この例では，HTTPクライアントから送信したファイルを，ビジネスプロセスから呼び出したファイル操作アダプタで変換したあと，目的のサーバにアップロードする処理を実行しています。

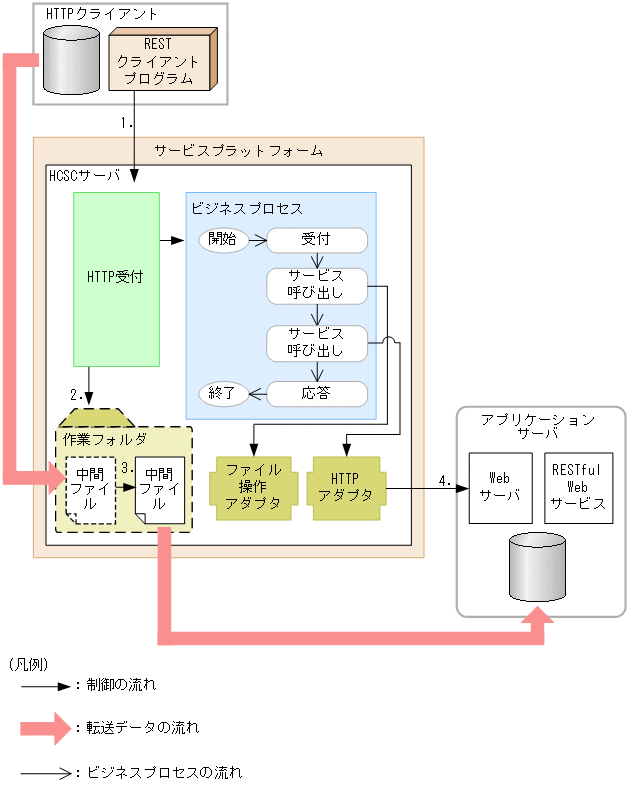

図2‒154　HTTPアダプタを利用したシステムの例（1）

サービス部品の呼び出しおよびファイルの流れを次に示します。なお，次の番号は図中の番号と対応しています。

この例では，サーバに保管されたファイルをHCSCサーバにダウンロードして，目的となる別のサーバに送信する処理を実行しています。

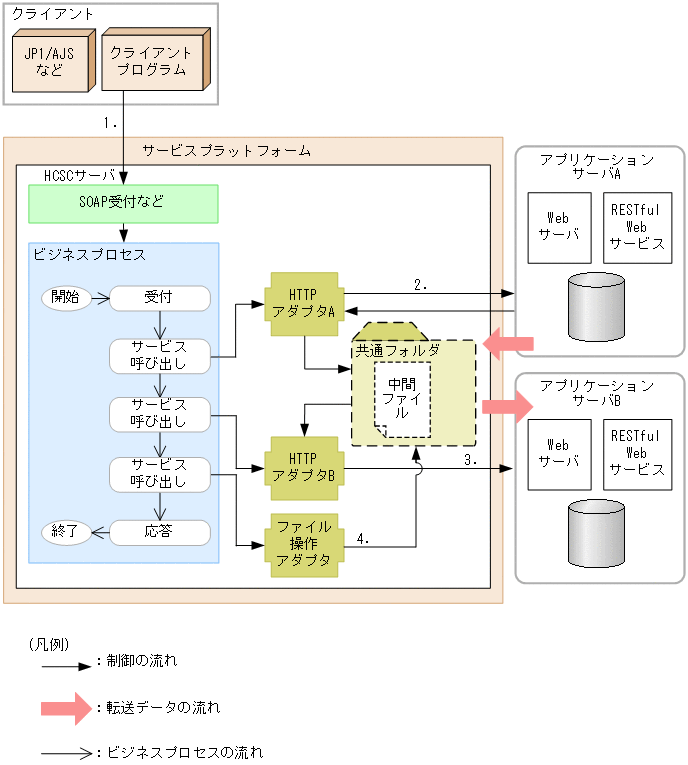

図2‒155　HTTPアダプタを利用したシステムの例（2）

サービス部品の呼び出しおよびファイルの流れを次に示します。なお，次の番号は図中の番号と対応しています。

サービスリクエスタ（クライアントプログラム）からビジネスプロセスを実行するリクエストを送信します。
ビジネスプロセスから呼び出されたHTTPアダプタAが，対象サーバ（アプリケーションサーバA）にアクセスしてファイルを受信したあと，共通フォルダにファイルを保存します。
ビジネスプロセスから呼び出されたHTTPアダプタBが，共通フォルダに保存されたファイルを目的のサーバ（アプリケーションサーバB）に送信します。
受信した共通フォルダ内のファイルをファイル操作アダプタで削除します。
