2.13.2　メールアダプタを使用したシステム

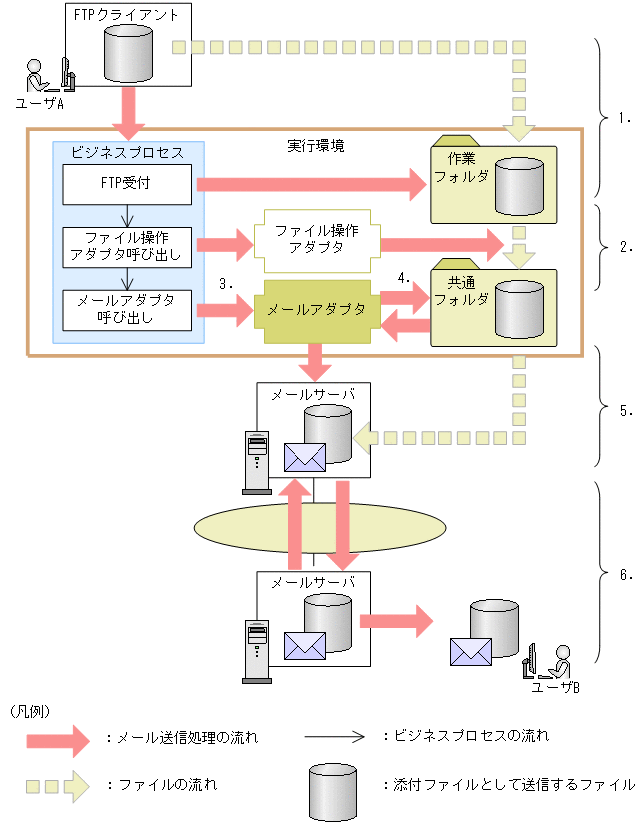

ユーザAのFTPクライアントからPUTオペレーションで任意のファイルをサービスプラットフォームに転送します。転送されたファイルは，FTP受付が作成したHCSCサーバ内の作業フォルダに保存されます。

ビジネスプロセスから呼び出されたファイル操作アダプタによって，作業フォルダのファイルが共通フォルダにコピーされます。また，必要に応じてファイル操作アダプタでフォーマット変換／ファイル変換が実施されます。

ビジネスプロセスからメールアダプタが呼び出されます。

共通フォルダのファイルがメールの添付ファイルとして設定されます。

メールアダプタから同一LAN内のメールサーバにメールが送信されます。

添付ファイルが設定されたメールがネットワークを介してメールサーバからユーザBに送信されます。

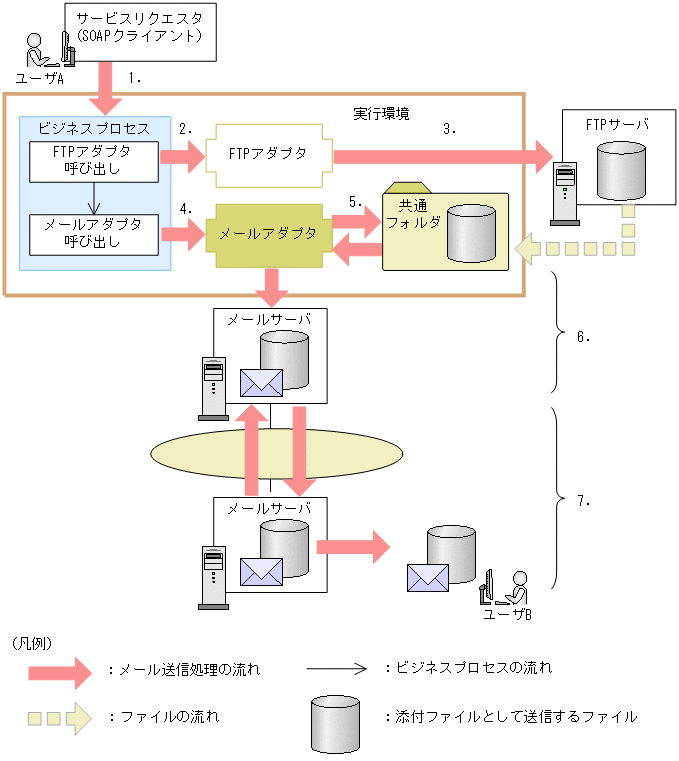

ユーザAのサービスリクエスタ（SOAPクライアント）からサービスプラットフォームのWebサービスを呼び出します。

ビジネスプロセスからFTPアダプタが呼び出されます。

FTPアダプタのGETオペレーションによって，FTPサーバから共通フォルダにファイルが転送されます。

ビジネスプロセスからメールアダプタが呼び出されます。

共通フォルダに保存されたファイルがメールの添付ファイルとして設定されます。

メールアダプタから同一LAN内のメールサーバにメールが送信されます。

添付ファイルが設定されたメールがネットワークを介してメールサーバからユーザBに送信されます。

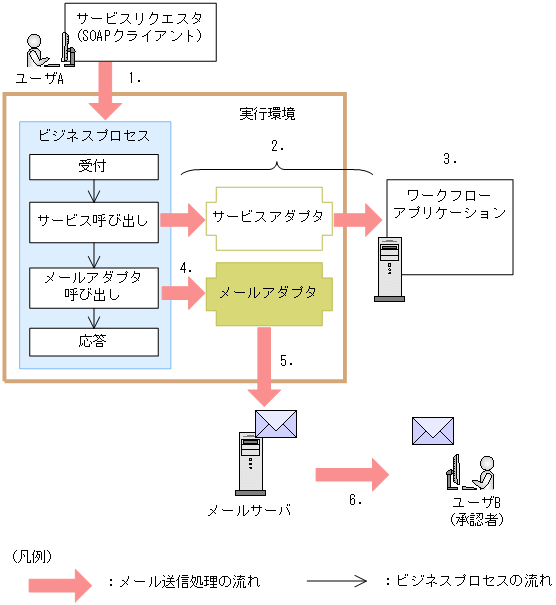

ユーザAのサービスリクエスタ（SOAPクライアント）からサービスプラットフォームのWebサービスを呼び出します。

ビジネスプロセスからサービスアダプタを経由してワークフローアプリケーションが呼び出されます。

ワークフローの処理が開始され，承認プロセス待ちの状態になります。

ビジネスプロセスからメールアダプタが呼び出されます。

承認サイトのURLがメール本文に設定されます。

メールがユーザB（承認者）に送信されたあと，ユーザB（承認者）は，メール本文に記載されたURLをクリックして承認プロセスを実施します。

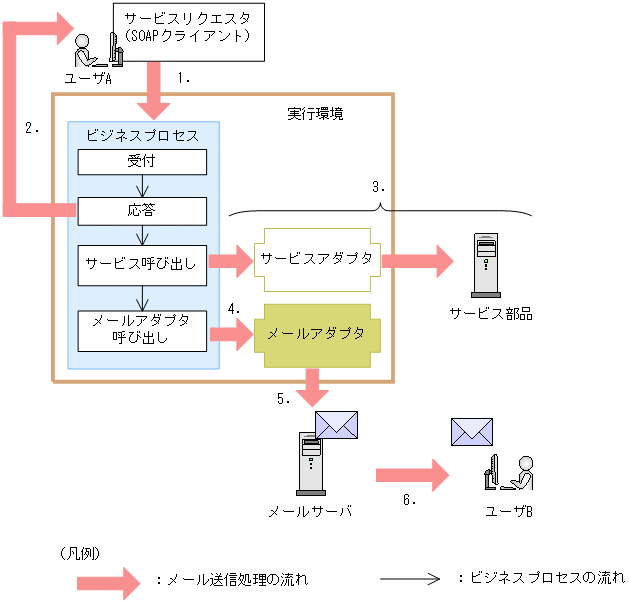

ユーザAのサービスリクエスタ（SOAPクライアント）からサービスプラットフォームのWebサービスを呼び出します。

ユーザAのサービスリクエスタに応答電文が返されます。

非同期のビジネスプロセスからサービスアダプタが呼び出され，サービスを実行します。

非同期のビジネスプロセスからメールアダプタが呼び出されます。

サービス呼び出しの処理が正常に完了したことがメール本文に記載されます。

ユーザBにメールが送信されたあと，ユーザBは処理が完了したことを確認します。

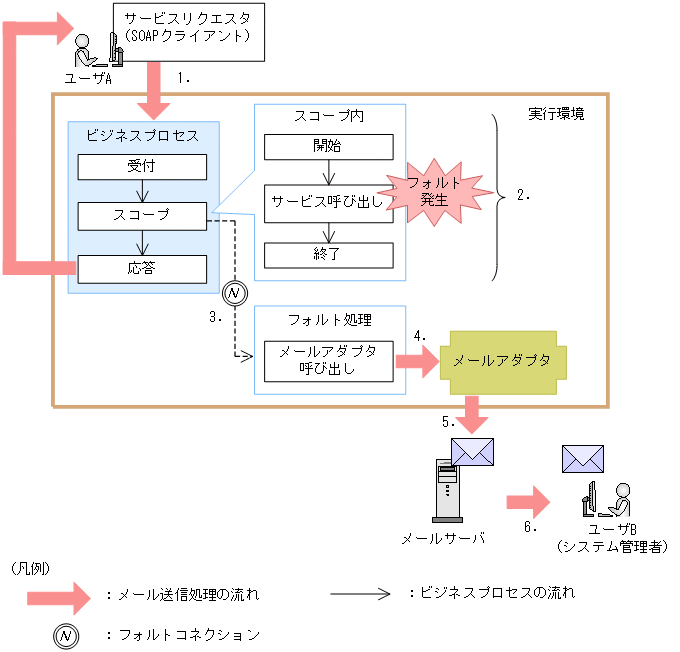

ユーザAのサービスリクエスタ（SOAPクライアント）からサービスプラットフォームのWebサービスを呼び出します。

ビジネスプロセスのスコープ内でサービス呼び出し中に障害が発生し，サービスリクエスタにフォルト電文が返されます。

ビジネスプロセスの処理がエラー時のフロー（フォルト処理）に遷移します。

フォルト処理内でメールアダプタが呼び出されます。

エラーメッセージがメール本文に記載されます。

ユーザB（システム管理者）にメールが送信されたあと，ユーザB（システム管理者）はエラーの発生を確認し，トラブルシュートを実施します。
