2.5.3　同期のサービス部品を呼び出す場合の応答電文の扱い

非同期（MDB（DBキュー））の標準受付は，非同期の要求電文の標準受付（MDB（DBキュー））で，基本的にサービス部品からの応答がない場合に使用します。しかし，非同期（MDB（DBキュー））の標準受付から同期のサービス部品（WebサービスまたはSessionBeanなど）やビジネスプロセスを要求した場合，同期のサービス部品から応答が返るときがあります。

そのため，HCSCサーバでは応答を応答用のキューに送信する手段を提供しています。

応答用のキューを利用するには，HCSCサーバの環境構築時にHCSCサーバ側に送信用共用キューを作成し，送信用共用キューに送信先のキュー名を指定しておきます。

サービスリクエスタから標準受付（MDB（DBキュー））に対してサービス部品の呼び出しを要求する場合，標準受付（MDB（DBキュー））のパラメタに作成した送信用共用キューのキュー名を指定すると，サービス部品からの応答が返ってきた際に指定されたキューにJMSメッセージが送信されます。

送信用共用キューからサービスリクエスタ側のDBキュー（受信用共用キュー）にメッセージが転送されるため，DBキュー（受信用共用キュー）からメッセージを取り出すことで，サービス部品からの応答電文を取得できます。

応答を取り出す方法については，マニュアル「サービスプラットフォーム 開発ガイド 基本開発編」の「9.6.10　応答を取り出す（TP1/EE，JMS）」を参照してください。

同期サービス部品を呼び出した場合の応答の扱いを次の図に示します。

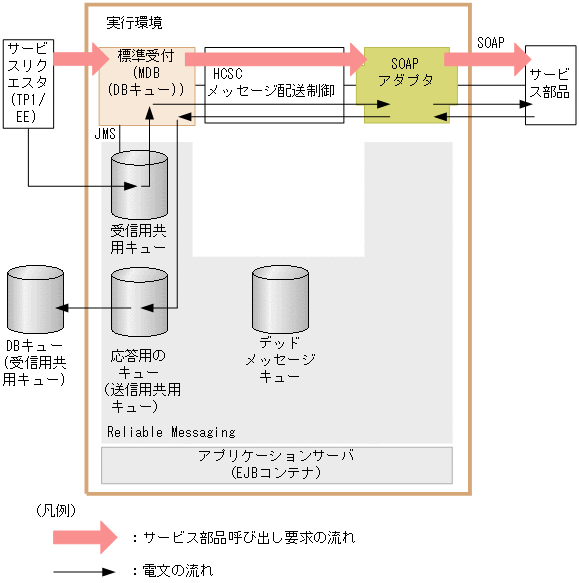

図2‒45　同期サービス部品を呼び出した場合の応答の扱い

応答用のキューへメッセージを出力するのは，次に示す場合です。

同期サービス部品でも応答があるかどうかによって，次のような形式で応答用のキューへメッセージを送信します。

なお，サービスリクエスタから応答用のキューのキュー名を指定していても，HCSCサーバ側に指定したキュー名のキューが作成されていない場合は，応答用のキューにメッセージは送信できないで，サービス部品呼び出し処理がエラーになります。

表2‒7　応答用のキューへメッセージを出力するケース

項番	応答用のキューへ出力するケース	応答電文の有無
		応答電文がある場合	応答電文がない場合	サービス部品からのユーザ定義例外の場合	ユーザ定義例外以外のエラーの場合
1	呼び出し先のサービス部品が同期サービス部品の場合（WebService，SessionBeanおよび汎用カスタムアダプタなど）	ペイロードに応答電文を設定	ペイロードなしのメッセージ	ペイロードに応答電文を設定	×※
2	呼び出し先のサービス部品が非同期サービス部品の場合 （MDB（WS-R）およびMDB（DBキュー）など）	×	×	−	×※
3	呼び出し先のサービス部品がビジネスプロセスの場合	ペイロードに応答電文を設定	ペイロードなしのメッセージ	ペイロードに応答電文を設定	×※

サービスリクエスタからの要求で応答用のキューのキュー名を指定していない場合は，応答電文の内容は破棄されます（応答電文を破棄したことを示すKDEC00031-Wメッセージが出力されます）。

なお，MDB（WS-R）の場合のように，JMSプロパティを引き継ぐことはできません。サービス部品呼び出しの相関関係を対応づける場合は，ユーザ電文内に相関関係を示す情報を埋め込みます。
