2.4.3　同期のサービス部品を呼び出す場合の応答電文の扱い

標準受付（MDB（WS-R））は，非同期の要求電文用の標準受付で，基本的にサービス部品からの応答がない場合に使用します。しかし，非同期（MDB（WS-R））の標準受付から同期のサービス部品（WebサービスまたはSessionBeanなど）やビジネスプロセスを要求した場合，同期のサービス部品から応答が返ることがあります。そのため，HCSCサーバでは応答を応答用のキューに送信する手段を提供しています。

応答用のキューを利用するには，HCSCサーバの環境構築時にHCSCサーバ側に転送キュー（応答用のキュー）を作成し，転送キューにサービスリクエスタ側マシンのキュー間転送用Webアプリケーションの宛先アドレスおよび転送先キュー名を指定しておきます。

サービスリクエスタから標準受付（MDB（WS-R））に対してサービス部品の呼び出しを要求するとき，標準受付（MDB（WS-R））のパラメタに作成した転送キュー（応答用のキュー）のキュー名を指定すると，サービス部品からの応答が返ってきたときに，指定されたキューにJMSメッセージが送信されます。

転送キュー（応答用のキュー）に送信されたJMSメッセージは，サービスリクエスタ側のローカルキューに転送されるため，ローカルキューからメッセージを取り出すことで，サービスリクエスタは，サービス部品からの応答電文を取得できます。同期サービス部品を呼び出した場合の応答の扱いを次の図に示します。

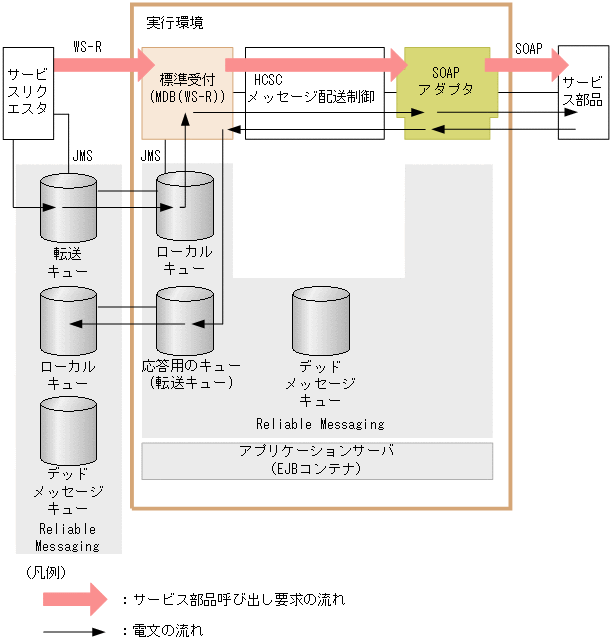

図2‒37　同期サービス部品を呼び出した場合の応答の扱い

応答を取り出す方法については，マニュアル「サービスプラットフォーム 開発ガイド 基本開発編」の「9.5.8　応答を取り出す」を参照してください。

同期サービス部品でも応答があるかどうかによって，次の表に示すように応答用のキューへメッセージを送信するかどうかが異なります。

なお，サービスリクエスタから応答用のキューのキュー名を指定していても，HCSCサーバ側に指定したキュー名のキューが作られていない場合は，応答用のキューにメッセージは送信できないため，サービス部品の呼び出し処理がエラーになります。

表2‒5　応答用のキューへメッセージを出力する場合

項番	応答用のキューへ出力する場合	応答電文の有無
		応答電文がある場合	応答電文がない場合	サービス部品からのユーザ定義例外の場合	ユーザ定義例外以外のエラーの場合
1	呼び出し先のサービス部品が同期サービス部品の場合 （WebService，SessionBeanなど）	ペイロードに応答電文を設定して送信	ペイロードなしのメッセージを送信	ペイロードに応答電文を設定して送信	×※
2	呼び出し先のサービス部品が非同期サービス部品の場合 （MDB（WS-R）およびMDB（DBキュー）など）	×	×	−	×※
3	呼び出し先のサービス部品がビジネスプロセスの場合	ペイロードに応答電文を設定して送信	ペイロードなしのメッセージを送信	ペイロードに応答電文を設定して送信	×※

サービスリクエスタからの要求で応答用のキューのキュー名を指定していない場合は，応答電文の内容は破棄されます（応答電文が破棄されると，KDEC00031-Wメッセージが出力されます）。

また，サービスリクエスタ側で相関関係を対応づけるために，サービスリクエスタが指定したJMSプロパティが引き継がれます。引き継がれるヘッダおよびプロパティの詳細については，マニュアル「サービスプラットフォーム 開発ガイド 基本開発編」の「9.5.8　応答を取り出す」を参照してください。
