3.6.5　SOAP FaultからJava例外へのマッピング

SOAPアプリケーションの実行中にSOAP Faultを受信した場合の処理の流れと，SOAP FaultとJava例外のマッピングについて説明します。

〈この項の構成〉

(1)　スタブを使用した場合

スタブを使用した場合に，SOAP Faultを受信したときの処理の流れを次の図に示します。

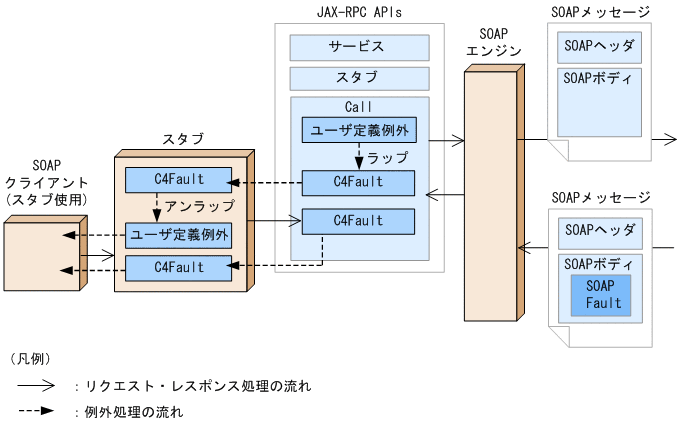

図3‒31　SOAP Fault受信時の処理の流れ（スタブ）

SOAP Faultを受信したときの処理を次の表に示します。

表3‒19　SOAP Fault受信時の処理（スタブ）
項番	SOAP Fault	SOAPクライアント
1	WSDL Faultに対応するインスタンス	ユーザ定義例外が取得されます。
2	WSDL Faultに対応しないインスタンス	C4Faultが取得されます。

SOAP FaultからJava例外へのマッピング規則を次の表に示します。

表3‒20　SOAP FaultからJava例外へのマッピング規則（スタブ）
SOAP Faultの要素	ユーザ定義例外の場合	C4Faultの場合
faultcode	マッピングされません。	C4FaultのFaultCodeに設定されます。
faultstring	マッピングされません。	C4FaultのFaultStringに設定されます。
faultactor	マッピングされません。	C4FaultのFaultActorに設定されます。
detail	wsdl:fault要素で指定しているスキーマに従って，ユーザ定義例外へマッピングされます。	C4FaultのFaultDetailに設定されます。

DIIを使用した場合に，SOAP Faultを受信したときの処理の流れを次の図に示します。

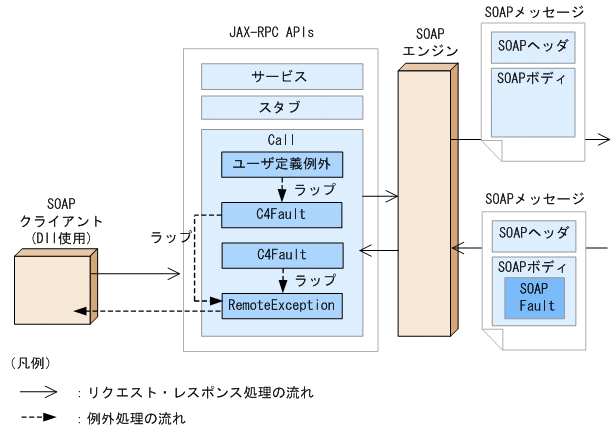

図3‒32　SOAP Fault受信時の処理の流れ（DII）

SOAP Faultを受信したときの処理を次の表に示します。

表3‒21　SOAP Fault受信時の処理（DII）
項番	SOAP Fault	SOAPクライアント
1	WSDL Faultに対応するインスタンス	RemoteExceptionからC4Faultがアンラップされます。 C4Faultからユーザ定義例外がアンラップされます。ユーザ定義例外が取得されます。
2	WSDL Faultに対応しないインスタンス	C4FaultをラップしたRemoteExceptionが取得されます。

C4FaultをラップしたRemoteExceptionの内容を示します。

表3‒22　C4FaultをラップしたRemoteException（DII）
RemoteException	内容
詳細メッセージ	KDCCP3008-E An attempt to execute the invoke method has failed.(Class name = <クラス名>, Method signature = <メソッドシグネチャ>, reason = <理由>)
原因例外	C4Fault
