3.4.2　document/literal使用時のソースコードの生成

document/literalに対応したWSDLからソースコードを生成する方法，およびWSDLとソースコードのマッピングについて説明します。また，wrapped形式のWSDLから，ソースコードを生成したときの要素展開規則について説明します。

〈この項の構成〉

(1)　ソースコードの生成

document/literal使用時のソースコードはWSDL2Javaコマンドで生成できます。WSDL2Javaコマンド実行時に，document/literal使用時のソースコードの生成に対応したWSDLを指定すると，クライアントアプリケーションおよびサーバアプリケーションに必要なソースコードが生成されます。

WSDL2Javaコマンドの使用方法については，「9.2　WSDL2Javaコマンド（ソースコードの生成）」を参照してください。

注意事項

DOCUMENTスタイルを使用する場合，次の構造を持つWSDLを指定することはできません。

  • 一つのwsdl:messageに対応するwsdl:part要素が二つ以上ある。

  • wsdl:part要素でelement属性ではなく，type属性を使用している。

  • WSDL 1.1のスキーマに沿っていない。

WSDL2Javaコマンドで指定できないWSDLを指定した場合，エラーメッセージが出力され，異常終了となります。

ページの先頭へ

(2)　WSDLとJavaソースコードのマッピング

document/literalに対応したWSDLからソースコードを生成する場合に，注意が必要なマッピング規則について説明します。

(a)　WSDLのstyle属性の指定とオペレーションのstyleの設定

soap:binding要素のstyle属性およびsoap:operation要素のstyle属性の指定と，オペレーションのstyleに設定される値の関係を次の表に示します。

表3‒10　style属性の指定とオペレーションのstyleの設定値

style属性の指定※

オペレーションのstyleの設定値

soap:binding要素

soap:operation要素

○

○

soap:operation要素のstyle属性の値が設定されます。

○

×

soap:binding要素のstyle属性の値が設定されます。

×

○

soap:operation要素のstyle属性の値が設定されます。

×

×

"document"が設定されます。
（凡例）

○：指定されていることを示します。

×：指定されていない，または無効な値が指定されていることを示します。

注※

style属性の有効値は"rpc"または"document"です。

注意事項

サービスデプロイ定義の構造上，オペレーションごとにstyle属性を設定することはできません。したがって，WSDLのwsdl:binding要素中に複数のsoap:operationを記述する場合，style属性はすべて同じ値を指定する必要があります。異なるstyle属性を指定した場合，WSDL2Javaコマンド実行時にKDCCC0266-Eのエラーが出力され，異常終了となります。

(b)　wsdl:part要素から参照されているxsd:element要素の値とJavaソースコードの関係

リクエストメッセージおよびレスポンスメッセージのwsdl:part要素から参照されているxsd:element要素の値と，Javaソースコードの関係を次の表に示します。

表3‒11　xsd:element要素の値とJavaのマッピング

項番

WSDL中の項目

条件

Javaへのマッピング

1

リクエストメッセージのwsdl:part要素から参照されているxsd:element要素

  • 型がcomplexTypeの場合。

  • name属性の値が対応するwsdl:operation要素のname属性の値と一致する場合。

リクエストメッセージの要素の型およびレスポンスメッセージの要素の型に対応するJavaBeansクラスは生成されません。complexTypeの内部に持つ要素が展開され，それぞれがメソッドの引数および戻り値として設定されます。

2

レスポンスメッセージのwsdl:part要素から参照されているxsd:element要素

  • 型がcomplexTypeの場合。

  • name属性の値が対応するwsdl:operation要素のname属性＋Responseの値と一致する場合。

3

項番1および2以外の場合

リクエストメッセージの要素の型およびレスポンスメッセージの要素の型に対応するJavaBeansクラスがそれぞれ生成され，メソッドの引数および戻り値として設定されます。

一つのwsdl:portType要素内に複数のwsdl:operation要素が定義されている場合，一つのwsdl:operation要素でも項番3の条件を満たせば，すべてのwsdl:operationに対して項番3のマッピング規則が適用されます。

次に，complexTypeがJavaBeansクラスにマッピングされない例，およびマッピングされる例を示します。

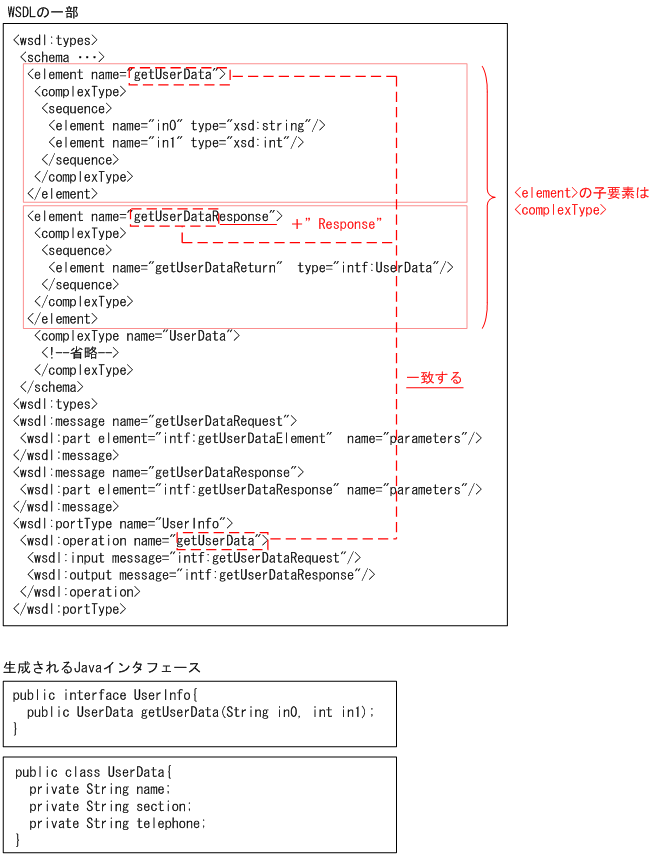

図3‒18　complexTypeがJavaBeansクラスにマッピングされない例

[図データ]

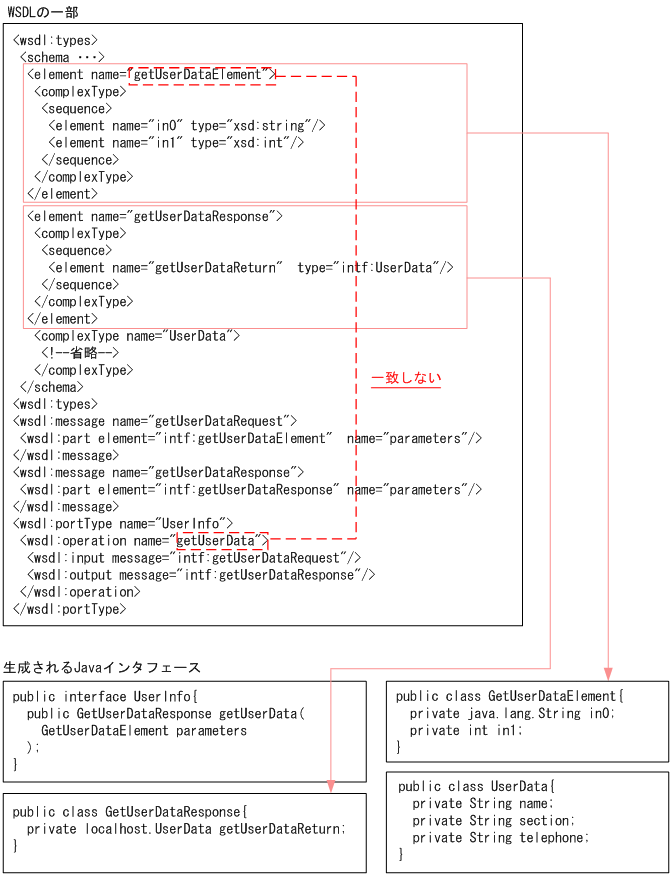

図3‒19　complexTypeがJavaBeansクラスにマッピングされる例

[図データ]

ページの先頭へ

(3)　wrapped形式の要素展開規則

wrapped形式の要素展開規則を次の表に示します。展開した各子要素をpartと見なし，IN属性のものはWSDLの型から単純にJavaの型にマッピングされ，OUT属性およびINOUT属性のものはWSDLの型からHolderクラスにマッピングされます。なお，レスポンスメッセージにINOUT属性でない要素が2個以上存在する場合は，どれが戻り値か判断できないため，INOUT属性以外の要素はOUT属性となります。

表3‒12　wrapped形式の要素展開規則

リクエストメッセージの子要素※1数

レスポンスメッセージの子要素※2数

0

1

2以上

0
［引数］

なし

［戻り値］

void
［引数］

なし

［戻り値］

レスポンスメッセージの子要素の型
［引数］

レスポンスメッセージの各子要素の型に対応するHolderクラスが，要素の順序どおりに引数として定義されます。

［戻り値］

void

1以上
［引数］

リクエストメッセージの各子要素の型

［戻り値］

void

レスポンスメッセージの子要素数−共通要素※3である子要素数=0の場合

［引数］

次の項目の順序で引数が定義されます。

  • リクエストメッセージの各子要素の型

  • レスポンスメッセージの各子要素の型に対応するHolderクラス

［戻り値］

void

レスポンスメッセージの子要素数−共通要素※3である子要素数=1の場合

［引数］

次の項目が引数として定義されます。

  • 共通要素以外のリクエストメッセージの子要素の型

  • 共通要素の型に対応するHolderクラス

引数の順序はリクエストメッセージの子要素の順序どおりとなります。

［戻り値］

共通要素以外のレスポンスメッセージの子要素の型

レスポンスメッセージの子要素数−共通要素※3である子要素数>1の場合

［引数］

次の項目が引数として定義されます。

  • 共通要素以外のリクエストメッセージの子要素の型

  • 共通要素の型に対応するHolderクラス

  • 共通要素以外のレスポンスメッセージの子要素の型に対応するHolderクラス

引数の順序は，まずリクエストメッセージの子要素の順序どおりに定義され，続いて共通要素以外のレスポンスメッセージの子要素の順序となります。

［戻り値］

void
注※1

リクエストメッセージの子要素とは，WSDLの中で，リクエストメッセージに対応するpart要素から参照されているelementの子要素を指します。

注※2

レスポンスメッセージの子要素とは，WSDLの中で，レスポンスメッセージに対応するpart要素から参照されているelementの子要素を指します。

注※3

共通要素とは，リクエストメッセージの子要素と，レスポンスメッセージの子要素で，要素名と型が一致する要素を指します。

注意事項

  • レスポンスメッセージの子要素は，戻り値，INOUT属性，OUT属性の順序で定義してください。また，INOUT属性の場合，リクエストメッセージの子要素とレスポンスメッセージの子要素は同じ順序で定義してください。異なる順序で定義した場合，レスポンスメッセージの子要素の定義とは異なる順序で，応答時のSOAPメッセージを送受信します。

  • IN属性，OUT属性，およびINOUT属性の要素を合計した数は254個までです。255個以上は定義できません。合計で255個以上定義した場合，不正なソースが生成されます。

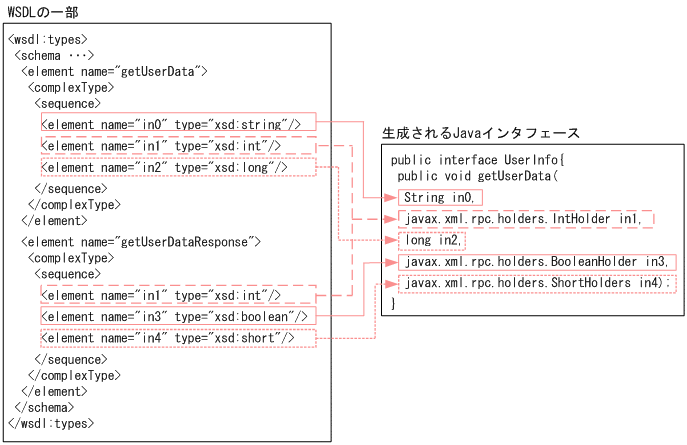

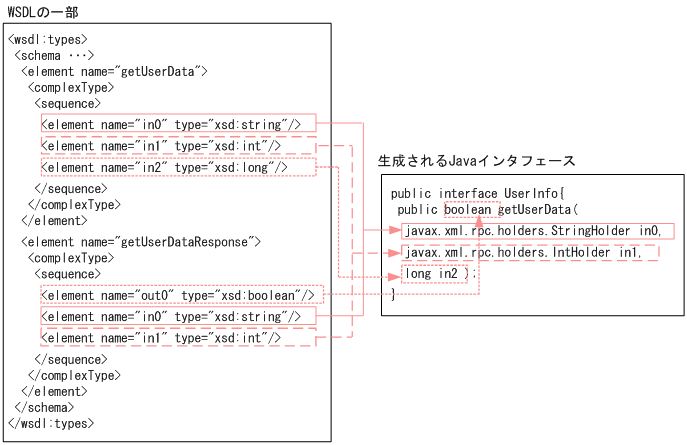

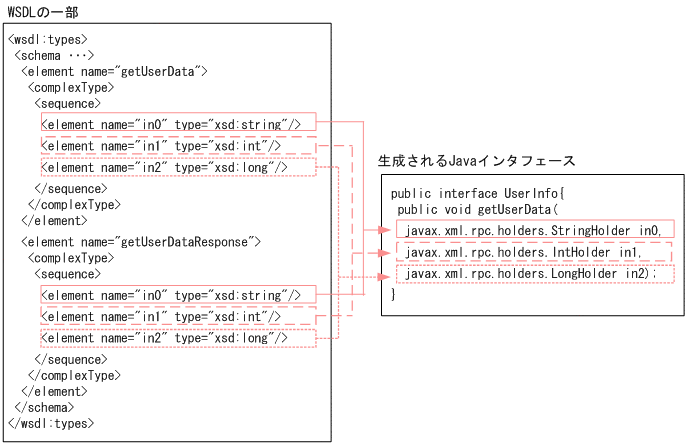

リクエストメッセージの子要素数およびレスポンスメッセージの子要素数が，それぞれ1以上となる次の場合の例を示します。

document/literal対応のソースコードから，Java2WSDLコマンドによって生成されたWSDLは，オペレーション名と同一名称の要素で引数がラップされます。また，生成されたWSDLは，メソッドの引数および戻り値をラップする要素が定義されます。このWSDLに対してWSDL2Javaコマンドを実行した場合，ラップした要素が分解されて元の引数，戻り値を持つインタフェースとなります。

document/literal使用時に生成されるWSDL，および生成されるソースコードの関係を次の図に示します。

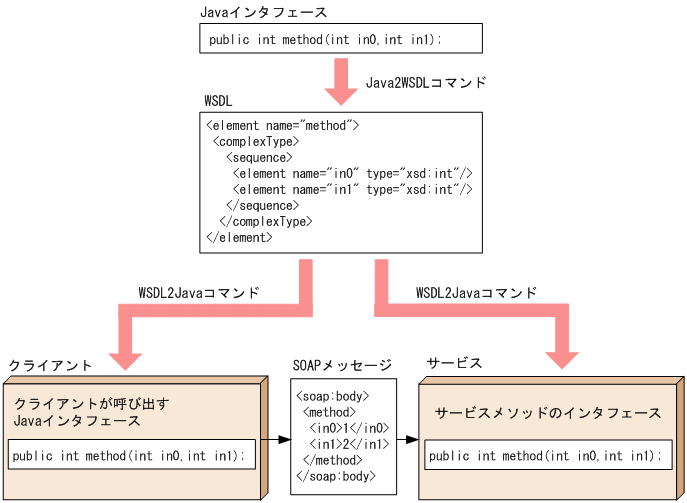

図3‒23　WSDL生成とJavaソースコード生成の関係（document/literal）

[図データ]

ただし，一部の型については，WSDL2Javaコマンド実行後に異なる型で生成される場合があります。例えば，元となるJavaインタフェースで使用している型が配列でも，生成されたJavaインタフェースでは，配列をラップしたクラスになるといった場合があります。
