28.4.2 添付ファイルからSOAPメッセージへのマッピングの注意事項（wsi:swaRef形式）
添付ファイルからSOAPメッセージをマッピングするときの注意事項について説明します。
- 〈この項の構成〉
(1) MIMEパートの記述順序
MIMEパートは1個のルートパートと0個以上の添付ファイルパートで構成されます。
ルートパートは，MIMEパートの先頭に記述されます。ルートパートのあとに，添付ファイルパートが記述されます。
添付ファイルパートでは，Javaインタフェースで指定された引数や戻り値がマッピングされます。Javaインタフェースの指定内容と添付ファイルパートでの記述順序の対応を次の表に示します。
|
項番 |
Javaインタフェースでの指定個所 |
添付ファイルパートの記述順序 |
|---|---|---|
|
1 |
メソッド引数 |
メソッド引数に指定された順に記述されます。 |
|
2 |
メソッド戻り値 |
添付ファイルパートの先頭に記述されます。 |
|
3 |
配列型 |
配列内の要素順に記述されます。 |
|
4 |
ユーザ定義型 |
ユーザ定義型内での指定順に記述されます。 ユーザ定義型の中で指定したユーザ定義型で，添付ファイルのJava型を指定するときは，深さ優先順で添付ファイルパートが記述されます。 |

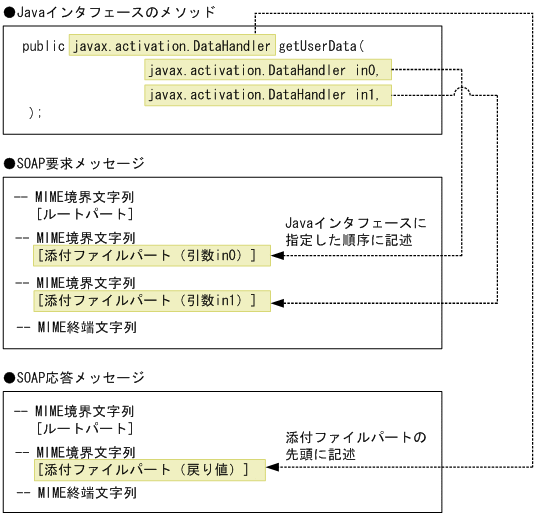

Javaインタフェースと添付ファイルパートのマッピング例を示します。
|
|
![[図データ]](GRAPHICS/ZU170500.GIF)
(2) ルートパートから添付ファイルへのマッピング
ルートパートのSOAPボディに記述されるCID URLスキームには，対応する添付ファイルパートのContent-Idが記述されます。Content-Idによって，ルートパートから対応する添付ファイルパートが参照されます。
添付ファイル付きSOAPメッセージの一部を示します。背景色付きの太字部分がCID URLスキームと，対応する添付ファイルパートのContent-Idになります。
--uuid:73a28380-5de5-45e8-af15-c879e65d62a0
Content-Type: text/xml
<?xml version="1.0" ?>
<S:Envelope xmlns:S="http://schemas.xmlsoap.org/soap/envelope/">
<S:Body>
<getUserData xmlns="http://localhost">
<in0>cid:d10ed73c-e9b7-418e-8201-ba920cccb214@jaxws.cosminexus.com</in0>
</getUserData>
</S:Body>
</S:Envelope>
--uuid:73a28380-5de5-45e8-af15-c879e65d62a0
Content-Id:<d10ed73c-e9b7-418e-8201-ba920cccb214@jaxws.cosminexus.com>
Content-Type: text/plain
Content-Transfer-Encoding: binary
[添付データ]
--uuid:73a28380-5de5-45e8-af15-c879e65d62a0--
(3) 添付ファイルの拡張子とMIMEタイプのマッピング
添付ファイルの拡張子と，デフォルトで設定されるMIMEタイプのマッピングを次の表に示します。
|
項番 |
添付ファイルの拡張子 |
設定されるMIMEタイプ |
|---|---|---|
|
1 |
html，htm |
text/html |
|
2 |
txt，text |
text/plain |
|
3 |
gif，GIF |
image/gif |
|
4 |
ief |
image/ief |
|
5 |
jpeg，jpg，jpe，JPG |
image/jpeg |
|
6 |
tiff，tif |
image/tiff |
|
7 |
xwd |
image/x-xwindowdump |
|
8 |
ai，eps，ps |
application/postscript |
|
9 |
rtf |
application/rtf |
|
10 |
tex |
application/x-tex |
|
11 |
texinfo，texi |
application/x-texinfo |
|
12 |
t，tr，roff |
application/x-troff |
|
13 |
au |
audio/basic |
|
14 |
midi，mid |
audio/midi |
|
15 |
aifc |
audio/x-aifc |
|
16 |
aif，aiff |
audio/x-aiff |
|
17 |
wav |
audio/x-wav |
|
18 |
mpeg，mpg，mpe |
video/mpeg |
|
19 |
qt，mov |
video/quicktime |
|
20 |
avi |
video/x-msvideo |
この表にない拡張子を指定した場合，MIMEタイプは「application/octet-stream」が設定されます。
(4) 添付ファイルのデータサイズと添付ファイルパートへのマッピング
Javaインタフェースに指定する添付ファイルのデータサイズがnullの場合と，0バイト以上のデータがある場合では，添付ファイルパートへのマッピング方法が異なります。それぞれの場合のマッピングについて説明します。
(a) 添付ファイルのデータサイズがnullの場合
添付ファイルのデータサイズがnullの場合，添付ファイルパートにマッピングされません。MIMEパートを生成しないで，SOAPエンベロープだけが記述されます。また，SOAPボディの該当する引数の要素には，空の要素が指定されます。
添付ファイルのデータサイズがnullの場合のマッピング例を示します。
-
Webサービス呼び出しプログラム
... UserInfoService service = new UserInfoService(); UserInfo impl = service.getUserInfo(); result = impl.getUserData( null ); ...
-
SOAPメッセージ
<?xml version="1.0" ?> <S:Envelope xmlns:S="http://schemas.xmlsoap.org/soap/envelope/"> <S:Body> <getUserData xmlns="http://localhost"> </getUserData> </S:Body> </S:Envelope>
(b) 添付ファイルのデータサイズが0バイト以上の場合
添付ファイルのデータサイズが0バイト以上の場合，添付ファイルパートにマッピングされます。この場合，ルートパートと添付ファイルパートから構成されるマルチパートとなります。Javaインタフェースで複数の添付ファイルを指定している場合は，添付ファイルパートは複数記述されます。ただし，0バイトの場合は，添付ファイルパート内のMIMEボディは空となります。
