1.3.1　SOAP Webサービスの機能

次の図に示すSOAP Webサービスの構成を基に，JAX-WSエンジンの機能について説明します。

図1‒1　SOAP Webサービスの構成（POJOのWebサービス）

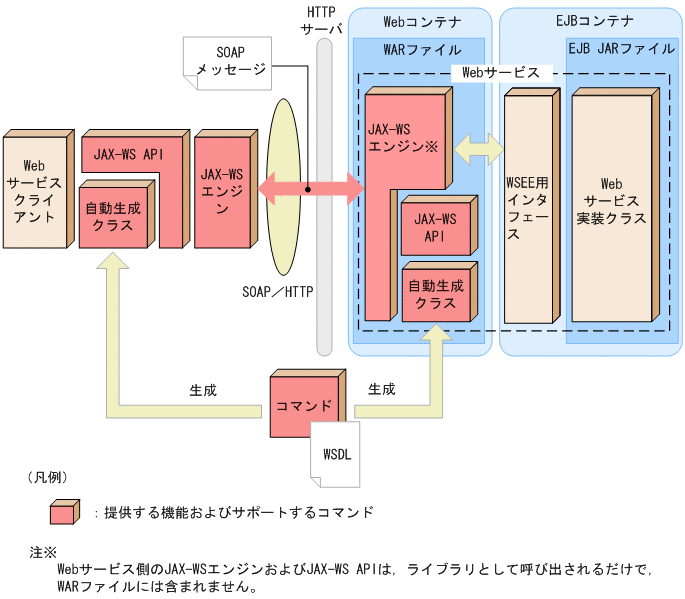

図1‒2　SOAP Webサービスの構成（EJBのWebサービス）

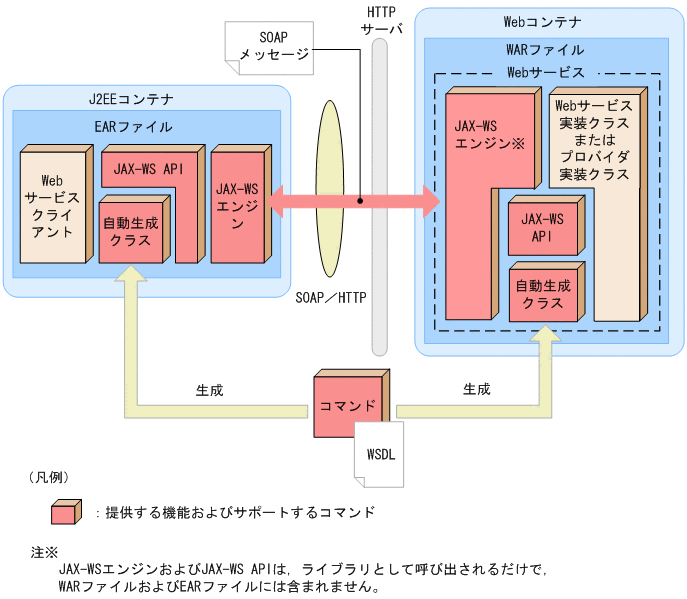

図1‒3　SOAP Webサービスの構成（J2EEコンテナ上で動作するWebサービスクライアント）

• JAX-WSエンジン

  SOAP Webサービスの通信基盤となるエンジンです。Webサービス側およびWebサービスクライアント側に配置され，送受信されたSOAPメッセージのマーシャル／アンマーシャルをする役割を果たします。

  Webサービスクライアント側のJAX-WSエンジン

  WebサービスクライアントからJAX-WS APIを介してJavaオブジェクトを受け取り，SOAP要求メッセージを生成（マーシャル）します。生成したSOAP要求メッセージは呼び出し先のWebサービスに送信します。

  また，WebサービスからSOAP応答メッセージを受け取り，Javaオブジェクトを生成（アンマーシャル）します。生成したJavaオブジェクトはWebサービスクライアントに返します。

  Webサービス側のJAX-WSエンジン

  Webサービスクライアント側からSOAP要求メッセージを受け取り，Javaオブジェクトを生成（アンマーシャル）します。このとき，対象となるWebサービス実装クラスまたはプロバイダ実装クラスを見つけ出し（ディスカバリ），オペレーションに対応するメソッドを呼び出します（ディスパッチ）。また，対象となるWebサービス実装クラスまたはプロバイダ実装クラスからJavaオブジェクトを受け取り，SOAP応答メッセージを生成（マーシャル）します。生成したSOAP応答メッセージは，呼び出し元であるWebサービスクライアントに返します。

• コマンド

  SOAP Webサービスの開発で使用するコマンドです。WebサービスおよびWebサービスクライアントの実装に必要なJavaソースやWSDLを生成できます。JAX-WSエンジンを利用するWebサービスの開発では次のコマンドを使用します。

  • cjwsimportコマンド

  • hwsgenコマンド

  コマンドの使用方法については，「14.　コマンド」を参照してください。

• 自動生成クラス

  コマンドを実行して生成されるJavaソースです。生成されたJavaソースを利用して，WebサービスおよびWebサービスクライアントを実装します。

• JAX-WS API

  JAX-WS 2.2仕様のAPIです。プロバイダを起点としたWebサービスの開発や，ディスパッチベースのWebサービスクライアントを開発する場合に使用します。また，ハンドラフレームワークやアドレッシングなどの機能を追加する場合にも使用できます。
