付録C.5　SessionBean2の処理の流れ（永続版リソースアダプタの場合）

キュー間転送を使うサンプルアプリケーションSessionBean2は，メッセージ送信用とメッセージ受信用の2種類のアプリケーションから構成されるシステムです。SessionBean2は，永続版リソースアダプタの場合だけ提供されます。

送信用サンプルアプリケーション（SessionBean2Send）: 転送キュー（キュー名：tranq1）からローカルキュー（キュー名：localq1）へメッセージを転送します。
受信用サンプルアプリケーション（SessionBean2Receive）: ローカルキュー（キュー名：localq1）からメッセージを受信します。

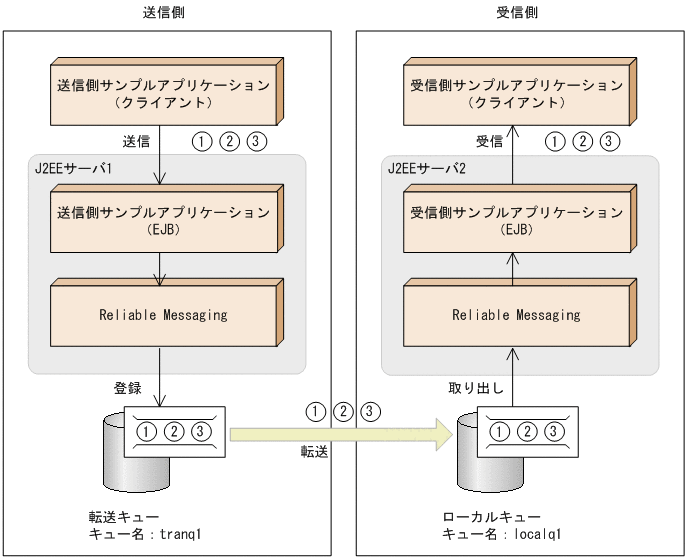

SessionBean2のシステム構成を次に示します。

図C‒3　サンプルアプリケーション（SessionBean2）のシステム構成

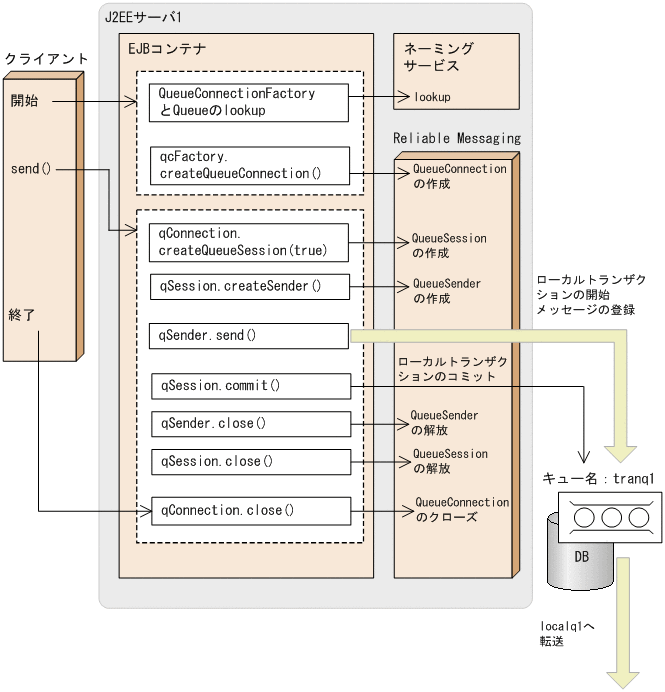

送信用サンプルアプリケーションSessionBean2Sendの処理の流れを次の図に示します。

図C‒4　送信用サンプルアプリケーション（SessionBean2Send）の処理の流れ

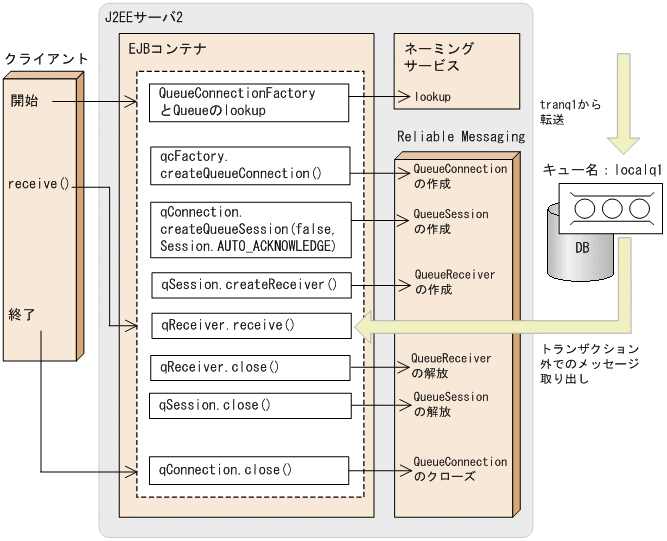

受信用サンプルアプリケーションSessionBean2Receiveの処理の流れを次の図に示します。

図C‒5　受信用サンプルアプリケーション（SessionBean2Receive）の処理の流れ
