2.6.4　共用キューでのメッセージ受信時の処理の流れ

共用キューを使用して複数システム間でのアプリケーション連携をする場合について，メッセージ受信の処理の流れを説明します。

共用キューを使用して複数システム間でのアプリケーション連携をする場合に受信側アプリケーションがQueueReceiver.receive()またはreceiveNoWait()メソッドを発行してメッセージを受信するには，Reliable Messaging内部で受信準備を完了しておく必要があります。受信準備はイベントの受信，またはリカバリスレッドでのメッセージ登録の検出を契機として開始されます。

共用キューを使用して複数システム間でのアプリケーション連携をする場合の受信処理の流れを次の図に示します。

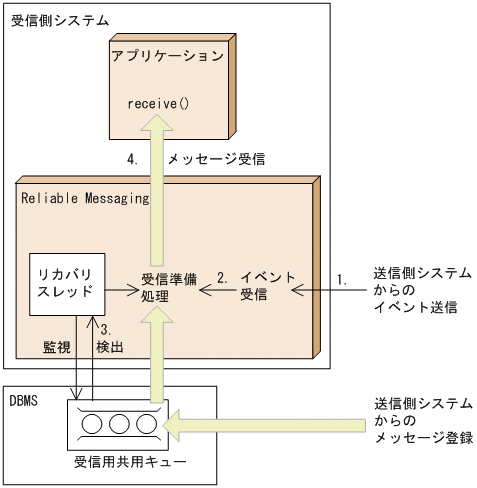

図2‒26　共用キューを使用して複数システム間でのアプリケーション連携をする場合の受信処理の流れ

図中の番号について，説明します。

1. イベントの送信

   送信側システムは送信用共用キューへのメッセージ登録が完了したあと，受信側システムにイベントを送信します。

   送信時のあて先として受信用共用キューに定義されているホスト名とポート番号が使用されます。

2. イベントの受信

   イベントを受信した受信側システムでは，Reliable Messagingが受信準備を開始します。受信準備では，DBにアクセスしてメッセージオブジェクトを生成したり，トランザクションの制御元にメッセージの有効化を連絡したりします。

   受信用共用キューを使用する場合にはRMSHConnectFlagプロパティにtrueを指定してください。また，RMSHPortプロパティにイベントを受信するためのポート番号を指定してください。

3. リカバリスレッドでのメッセージの検出

   イベントの受信に失敗したときのために，Reliable Messagingは内部にリカバリスレッドを動作させています。リカバリスレッドはRMSHRecoveryTimerIntervalプロパティ指定値（単位：秒）で自システムの受信用共用キューを監視します。メッセージが登録されていても受信準備が開始されていないキューを検出すると，準備処理が開始されます。

4. アプリケーションでのメッセージの受信

   受信準備が完了したあと，アプリケーションがQueueReceiver.receive()またはreceiveNoWait()メソッドを発行すると，Reliable Messagingはキューから取り出したメッセージをアプリケーションに配送します。
