4.7.3 システム構築例
リバースプロキシとバックエンドサーバにHTTP Serverを使用してシステムを構築する場合の設定例を次に示します。
システムの構築時には，リダイレクト処理に注意して設定する必要があります。バックエンドサーバ上のディレクトリに対し，URLの最後に/ (スラッシュ)を付けないでアクセスした場合，バックエンドサーバはLocationヘッダを付加したリダイレクト要求を返信します。このとき，Locationヘッダの値をバックエンドサーバのアドレスからリバースプロキシのアドレスに変換し，クライアントの再要求先をリバースプロキシ経由に変更する必要があります。

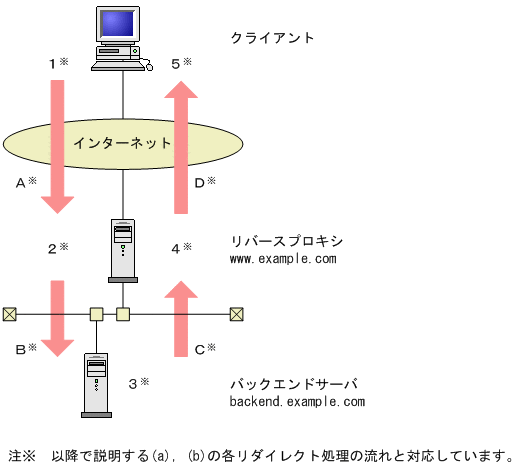

ここでは，システムのネットワーク構成を図4-10のように仮定しています。また各アドレスを次のように仮定しています。
リバースプロキシ：www.example.com
バックエンドサーバ：backend.example.com
|
|
![[図データ]](GRAPHICS/ZU021205.GIF)
(1) 推奨する構成
ProxyPassディレクティブに指定するホスト名，パス名と，ProxyPassReverseディレクティブに指定するホスト名，パス名は同一の値としてください。また，バックエンドサーバ側のすべてのバーチャルホストでServerNameディレクティブを指定し，その値はリバースプロキシ側のProxyPassReverseディレクティブに設定したホスト名と同一にしてください。
図4-10に示すネットワーク構成で，リバースプロキシおよびバックエンドサーバの設定を表4-6のようにした場合のリダイレクト処理の流れは，表4-7のようになります。
|
設定場所 |
設定内容 |
|---|---|
|
リバースプロキシ |
ServerName www.example.com ProxyPass /before/ http://backend.example.com/after/ ProxyPassReverse /before/ http://backend.example.com/after/ |
|
バックエンドサーバ |
ServerName backend.example.com |
|
図中の位置 |
説明 |
|---|---|
|
1 |
"http://www.example.com/before/dir"にアクセスします。 |
|
2 |
ProxyPassディレクティブの値に従い，"http://backend.example.com/after/dir"にアクセスします。また，Hostヘッダの値をbackend.example.comに書き換えて転送します。 |
|
3 |
URLの末尾に /（スラッシュ）が付いていないため，URLの末尾に/ (スラッシュ) を付けたURLを作成し，それをLocationヘッダに設定してリダイレクト要求を返します。 |
|
4 |
ProxyPassReverseディレクティブの値に従い，Locationヘッダを"http://www.example.com/before/dir/"に書き換えて転送します。 |
|
5 |
Locationヘッダに従い，"http://www.example.com/before/dir/"に改めてアクセスします。 |
|
A |
Hostヘッダの値は"www.example.com"です。 |
|
B |
Hostヘッダの値は"backend.example.com"です。 |
|
C |
Locationヘッダの値は"http://backend.example.com/after/dir/"です。 |
|
D |
Locationヘッダの値は"http://www.example.com/before/dir/"です。 |
- 注
-
バックエンドサーバからの応答がステータスコード（302 Foundや404 Not Foundなど）になった場合，リバースプロキシはそのHTMLドキュメントをそのままクライアントに転送します。「404 Not Found」などのHTMLドキュメントに記載されるバックエンドサーバ名や，「302 Found」などに記載されるリダイレクト先のリンクアドレスはリバースプロキシの情報に変更されません。バックエンドサーバ側でErrorDocumentディレクティブを使用またはリバースプロキシ側でProxyErrorOverrideディレクティブを使用して，バックエンドサーバの情報をクライアントに見せないようにしてください。
(2) リバースプロキシ側でProxyPreserveHostディレクティブにOnを設定する構成
通常，リバースプロキシはクライアントから受信したHostヘッダの値をProxyPassディレクティブの値に従って変更し，バックエンドサーバに転送します。クライアントが送信したHostヘッダの値をバックエンドサーバ側でもHostヘッダの値として取得したい場合は，リバースプロキシ側でProxyPreserveHostディレクティブの値をOnに設定します。このとき，次の点に注意してください。
-
バックエンドサーバ側のServerNameディレクティブには，リバースプロキシのServerNameと同じ値を指定してください。
-
ProxyPassReverseディレクティブに設定するホスト名は，リバースプロキシおよびバックエンドサーバのServerNameと同じ値にしてください。
図4-10に示すネットワーク構成で，リバースプロキシおよびバックエンドサーバの設定を表4-8のようにした場合のリダイレクト処理の流れは表4-9のようになります。
|
設定場所 |
設定内容 |
|---|---|
|
リバースプロキシ |
ServerName www.example.com ProxyPass /before/ http://backend.example.com/after/ ProxyPassReverse /before/ http://www.example.com/after/ ProxyPreserveHost On |
|
バックエンドサーバ |
ServerName www.example.com |
|
図中の位置 |
説明 |
|---|---|
|
1 |
"http://www.example.com/before/dir"にアクセスします。 |
|
2 |
ProxyPassディレクティブの値に従い，"http://backend.example.com/after/dir"にアクセスします。また，ProxyPreserveHostディレクティブの値がOnに設定されているため，Hostヘッダの値はwww.example.comのままです。 |
|
3 |
URLの末尾に /（スラッシュ）が付いていないため，URLの末尾に/ (スラッシュ) を付けたURLを作成し，それをLocationヘッダに設定してリダイレクト要求を返します。 |
|
4 |
ProxyPassReverseディレクティブの値に従い，Locationヘッダを"http://www.example.com/before/dir/"に書き換えて転送します。 |
|
5 |
Locationヘッダに従い，"http://www.example.com/before/dir/"に改めてアクセスします。 |
|
A |
Hostヘッダの値は"www.example.com"です。 |
|
B |
Hostヘッダの値は"www.example.com"です。 |
|
C |
Locationヘッダの値は"http://www.example.com/after/dir/"です。 |
|
D |
Locationヘッダの値は"http://www.example.com/before/dir/"です。 |
