14.5.1　トレース取得ポイント

(1)　J2EEサーバの開始・終了時のトレース取得

J2EEサーバの開始処理の完了時，およびJ2EEサーバの終了処理の開始時に，トレース情報を取得できます。取得できるイベントIDと参照先を次に示します。

• イベントID

  0x8FFE〜0x8FFF

• 参照先

  J2EEサーバの開始・終了時のトレース取得の詳細については，マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の「8.24　J2EEサーバの開始・終了時のトレース取得ポイント」を参照してください。

ページの先頭へ

(2)　各機能レイヤでのトレース取得

取得できるイベントIDと機能レイヤの対応を次の表に示します。

表14‒6　取得できるイベントIDと機能レイヤ

イベントID	機能レイヤ	図中の番号※	参照先
0x1101〜0x1102 0x1301〜0x1302 0x1401〜0x1406 0x2002〜0x2003 0x2101〜0x2104 0x3000〜0x3008	CTM	5	マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の8.3
0x8000〜0x8004 0x8100〜0x8104	リダイレクタ	1	14.6
0x8200〜0x8203 0x8206〜0x8225 0x8300〜0x8303 0x8306〜0x8307 0x8311〜0x8325 0x8E01〜0x8E06	Webコンテナ	2	14.7，14.8，14.9，14.10
0x8401〜0x840A 0x8425〜0x8428 0x842D〜0x8434 0x8453〜0x8454 0x8460〜0x846D 0x8470〜0x8477 0x8490〜0x8491 0x84A0〜0x84D9 0x8C41	EJBコンテナ	6	マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の8.9
0x8603〜0x861C	JNDI	4	マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の8.10
0x8435〜0x843F 0x8811〜0x8820 0x8C41	JTA	7	マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の8.11
0x8B00〜0x8B01 0x8B80〜0x8B89 0x8B8A〜0x8C03 0x8C10〜0x8C13 0x8C20〜0x8C41 0x8C60〜0x8C65 0x8C80〜0x8C93 0x8CC0〜0x8CD9 0x8D00〜0x8D19 0x8D60〜0x8D63 0x8D80〜0x8D89 0x8D8A〜0x8D8F 0x8D90〜0x8D99	DB Connector，JCAコンテナ	8	マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の8.12
0x8E01〜0x8E06	RMI	3	マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の8.13
0x9400〜0x9413	OTS	9	マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の8.14
0x9C00〜0x9C03	標準出力／標準エラー出力／ユーザログ	−	マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の8.15
0x9D00，0x9D01	DI	10	マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の8.16
0xA100，0xA101	バッチアプリケーション実行機能	11	マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の8.17
0xA500〜0xA5AF	JPA	12	14.11
0xA300〜0xA305 0xA310〜0xA315 0xA320〜0xA323 0xA330〜0xA331 0xA340〜0xA363 0xA370〜0xA381 0xA390〜0xA3C3	CJPAプロバイダ	13	14.12
0x842F 0x8430〜0x8432 0x8825 0x8826 0x8B86，0x8B87 0x8B8A〜0x8B93 0xAA00〜0xAA06 0xAA08〜0xAA0D 0xAA10〜0xAA19	TP1インバウンド連携機能	14	マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の8.19
0xA600〜0xA60F 0xA610〜0xA619 0xA61E，0xA61F 0xA620〜0xA62F 0xA630〜0xA63F 0xA640〜0xA64F 0xA650〜0xA65F 0xA660〜0xA667 0xA61A，0xA61B 0xA668〜0xA66F 0xA670〜0xA67F 0xA686〜0xA68D 0xA692〜0xA69B 0xA69E，0xA69F 0xA6A0，0xA6A1 0xA6A6〜0xA6AB	CJMSプロバイダ	15	マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の8.20
0xAD00〜0xAD15 0xAD80〜0xAD93	JavaMail	16	マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の8.21
0xAF00〜0xAF13	JSF	17	マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の8.22
0xb002〜0xb009	CDI	18	14.13

PRFトレースを出力する機能レイヤとトレース取得ポイントについて，システムの構成ごとに次の図に示します。

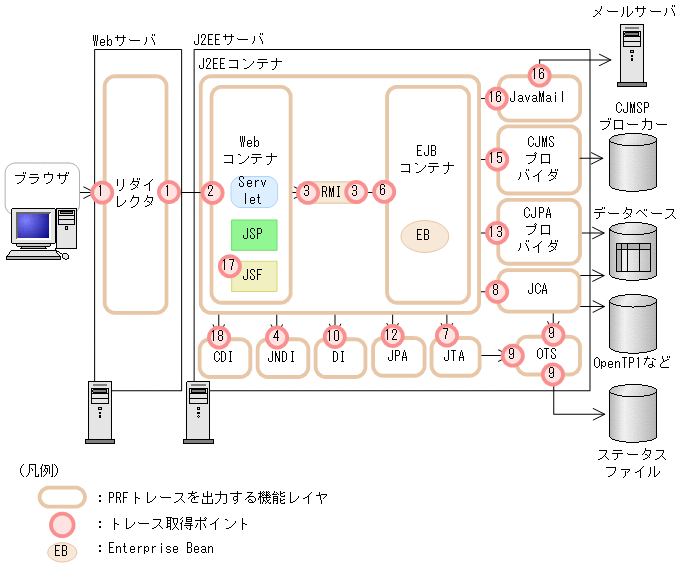

図14‒2　機能レイヤとトレース取得ポイント（Webクライアント構成の場合）

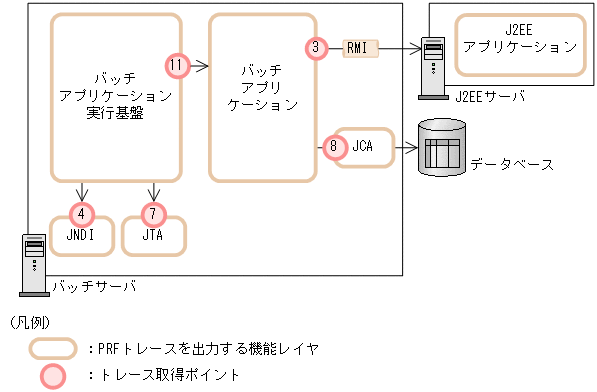

図14‒3　機能レイヤとトレース取得ポイント（バッチアプリケーションを実行するシステムの場合）

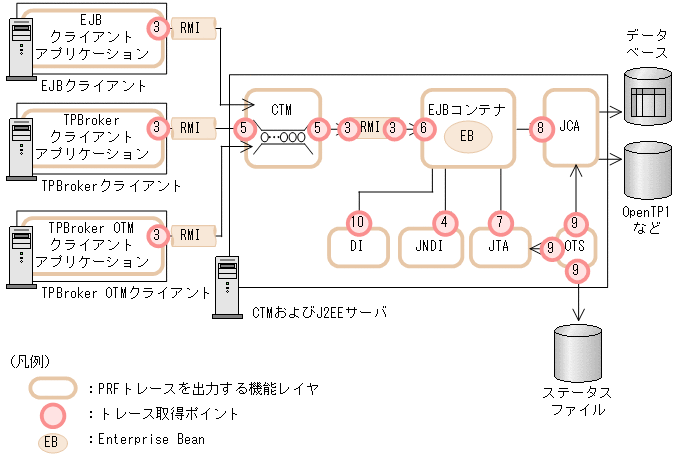

図14‒4　機能レイヤとトレース取得ポイント（EJBクライアント/TPBrokerクライアント/TPBroker OTMクライアント構成（CTM使用）の場合）

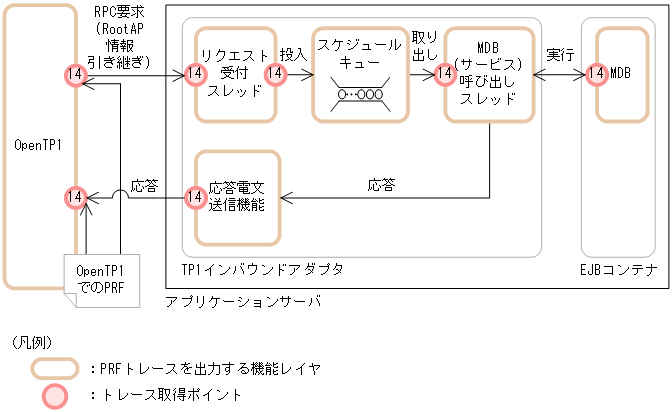

図14‒5　機能レイヤとトレース取得ポイント（TP1インバウンド連携機能の場合）

トレース取得ポイントは，各機能レイヤ内でさらに詳細に分かれており，トレース取得ポイントによって，PRFトレース取得レベルが異なります。各機能レイヤの詳細なトレース取得ポイント，およびPRFトレース取得レベルについては，表14-6の参照先を参照してください。

参考

表14-6に示した機能レイヤのほか，Application Serverのプロセス，構成ソフトウェアおよび関連プログラムでも，PRFトレースが取得できるものがあります。

表14-6に示した以外でPRFトレースを取得できる機能レイヤとイベントIDの対応を，次の表に示します。

表14‒7　取得できるイベントIDと機能レイヤに示した以外でPRFトレースを取得できるイベントIDと機能レイヤの対応

イベントID	機能レイヤ
0x9000〜0x90FF 0xA400〜0xA4FF	SOAP通信基盤
0x9100〜0x91FF	TP1 Connector TP1/Client/J
0x9200〜0x92FF	TP1/MQ Access
0x9300〜0x93FF	Reliable Messaging
0x9800〜0x9B6E	HCSCサーバ
0x9E00〜0x9EFF	Service Coordinator Interactive Workflow
0x9F00〜0x9FFF	HCSCサーバ（Object Accessアダプタ）
0xA000〜0xA0FF	HCSCサーバ（ファイルアダプタ）
0xA200〜0xA2FF	HCSCサーバ（Message Queueアダプタ）
0xAB00〜0xABFF 0xAC00〜0xACFF	HCSCサーバ（FTPアダプタ）
0xA400〜0xA4FF	JAX-WSエンジン
0xE000〜0xE0FF	Elastic Application Data store

ページの先頭へ

(3)　アプリケーションのメソッドの開始・終了時トレース取得

アプリケーションのメソッドの開始時，および終了時にトレース情報を取得できます。取得できるトレース情報を次に示します。

• メソッドの開始時刻，終了時刻

• 識別ID

• パッケージ名，クラス名，メソッド名

• メソッドで実行された最後の行の行番号

• 発生した例外またはエラーのクラス名

トレース情報の詳細については，マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の「8.25　アプリケーションのトレース取得ポイント」を参照してください。

ページの先頭へ

(4)　各トレースのリターンコード

各トレースのリターンコードは入口トレースの場合，常に「0」が出力されます。

出口トレースおよび呼び出し後トレースの場合，次のように出力されます。

正常終了：0

異常終了：0以外
