8.19.1　トレース取得ポイントとPRFトレース取得レベル

(1)　TP1インバウンド連携機能でのトレース取得ポイントの詳細

TP1インバウンド連携機能でのトレース取得ポイントの詳細について次の表に示します。

表8‒119　TP1インバウンド連携機能でのトレース取得ポイントの詳細

イベントID	図中の番号※	トレース取得ポイント	レベル
0x842F	19	リソースアダプタからMessage-driven Beanのメッセージリスナのメソッドを呼び出した直後	A
0x8430	22	リソースアダプタから呼び出したMessage-driven Beanのメッセージリスナのメソッドのリターン直前	A
0x8431	20	EJBコンテナがMessage-driven Beanのメッセージリスナのメソッドをコールバックする直前	A
0x8432	21	Message-driven Beanのメッセージリスナのメソッドのコールバックからリターンした直後	A
0x8825	17	トランザクションのrecreate処理直前	B
0x8826	18	トランザクションのrecreate処理直後	B
0x8B86	14	javax.resource.spi.work.WorkManagerのメソッドの呼び出し直後	A
0x8B87	15	javax.resource.spi.work.WorkManagerのメソッドのリターン直前	A
0x8B8A	16	javax.resource.spi.work.Workのメソッド呼び出し直前	A
0x8B8B	29	javax.resource.spi.work.Workのメソッドのリターン直後	A
0x8B8C	33	javax.resource.spi.XATerminator.prepare（Xid xid）呼び出し直後	B
0x8B8D	34	javax.resource.spi.XATerminator.prepare（Xid xid）リターン直前	B
0x8B8E	−	javax.resource.spi.XATerminator.commit（Xid xid，boolean onePhase）呼び出し直後	B
0x8B8F	−	javax.resource.spi.XATerminator.commit（Xid xid，boolean onePhase）リターン直前	B
0x8B90	−	javax.resource.spi.XATerminator.rollback（Xid xid）呼び出し直後	B
0x8B91	−	javax.resource.spi.XATerminator.rollback（Xid xid）リターン直前	B
0x8B92	−	javax.resource.spi.XATerminator.forget（Xid xid）呼び出し直後	B
0x8B93	−	javax.resource.spi.XATerminator.forget（Xid xid）リターン直前	B
0xAA00	8	電文受信開始直後	A
0xAA01	12	RPC応答送信完了直後	A
0xAA02	4	OpenTP1からの電文読み込み開始直後	A
0xAA03	10	OpenTP1とのコネクション切断直前（OpenTP1の定義にrpc_close_after_send=Yが指定されている場合）	A
0xAA04	5	ソケットのread呼び出し直前	B
0xAA05	6	ソケットのread完了直後	B
0xAA06	13	電文受信が完了し，スケジュールキュー投入直前	A
0xAA08	23	RPC応答電文の送信開始直前	A
0xAA09	27	応答用のコネクション切断直前（TP1インバウンドアダプタのプロパティにrpc_close_after_send=trueが指定されている場合）	A
0xAA0A	25	ソケットのwrite呼び出し直前	B
0xAA0B	26	ソケットのwrite完了直後	B
0xAA0C	30	送信失敗。リトライ待機開始直前	A
0xAA0D	31	リトライ開始直前	A
0xAA10	11	不正電文を受信してコネクションを切断した直後 受信タイムアウトが発生してコネクションを切断した直後 受信タイマ監視スレッドでRPC要求の受信タイムアウトが発生し電文が破棄された直後	A
0xAA11	28	RPC応答送信失敗直後	A
0xAA12	2	OpenTP1とのコネクションを受信監視対象に追加する直前	B
0xAA13	3	OpenTP1とのコネクションで電文の受信を検知した時	B
0xAA14	32	同期点処理でのOpenTP1からの受信完了直後	A
0xAA15	35	同期点処理でのOpenTP1への送信完了直後，または送信できないエラーが発生した直後	A
0xAA16	1	OpenTP1とのコネクション確立直後	A
0xAA17	9	OpenTP1とのコネクション切断直前，または通信エラー発生によるOpenTP1とのコネクション切断検知直後	A
0xAA18	7	受信した電文を解析した直後	B
0xAA19	24	電文を送信する直前	B

ページの先頭へ

(2)　TP1インバウンド連携機能でのトレース取得ポイント

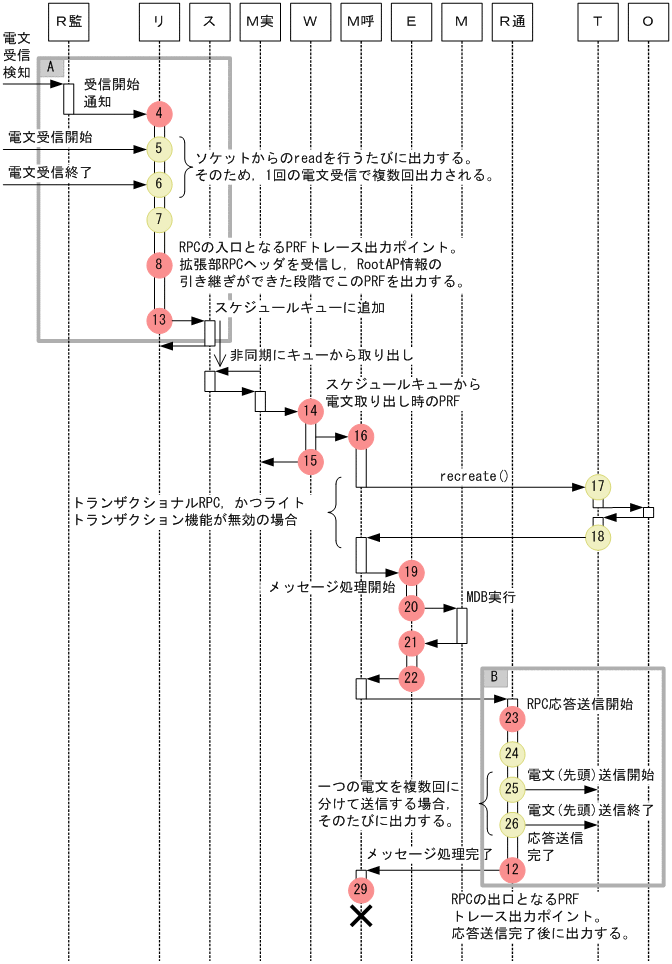

TP1インバウンド連携機能でのトレース取得ポイントの全体を次の図に示します。なお，図中のA，およびBについては，さらに詳細なトレース取得ポイントがあります。

図8‒73　TP1インバウンド連携機能のトレース取得ポイントの全体

図中のAおよびBの詳細なトレース取得ポイントについて，次の二つの図で示します。

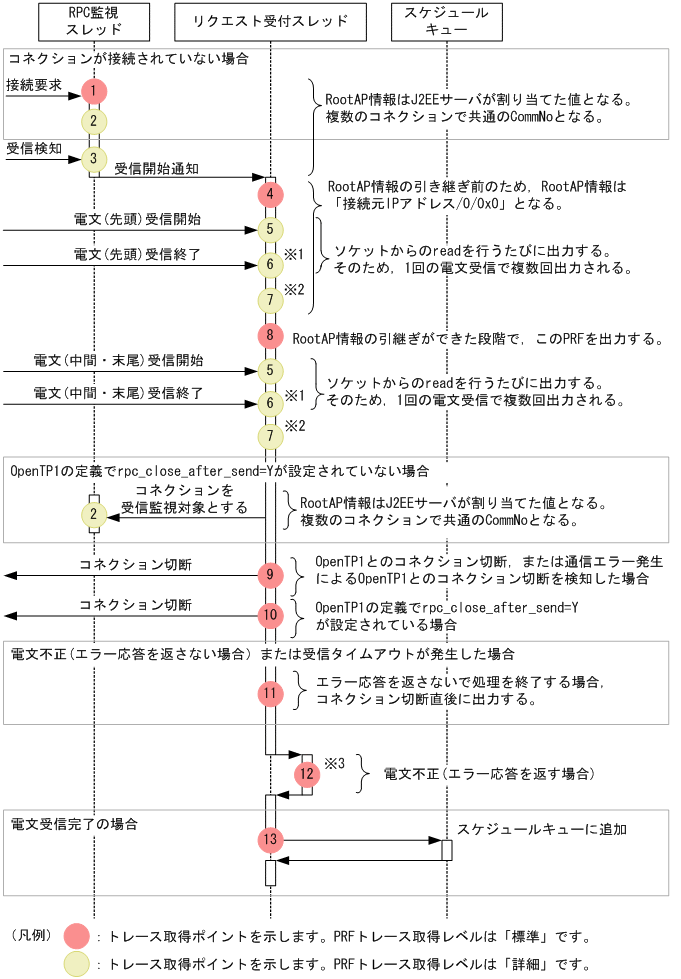

図8‒74　A部分のトレース取得ポイント

注※1　readで例外が発生した場合，出力しません。

注※2　電文受信後に出力します。分割された電文の場合，分割された電文ごとに出力します。ただし，電文不正時は出力しません。

注※3　RPC応答送信処理（0xAA01以外のPRFトレース取得ポイント）については，図8-75を参照してください。

RPC受信時のPRFトレース取得ポイントは，図8-74に加えて，受信タイマ監視スレッドがRPC要求の受信タイムアウトを検知し，電文を破棄した直後に出力する0xAA10があります。

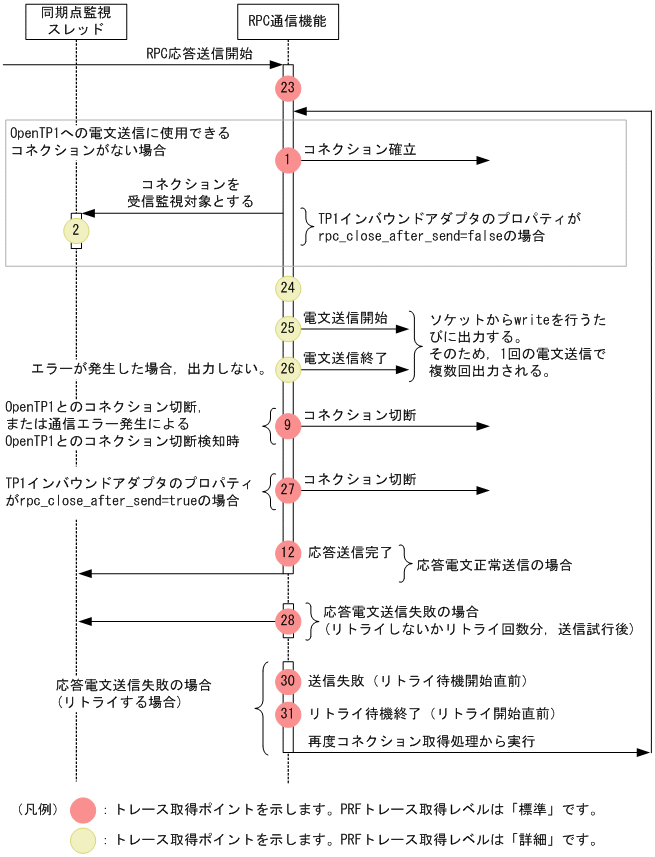

図8‒75　B部分のトレース取得ポイント

図8-75の応答送信時のPRFトレース出力ポイントは，RPC通信時だけでなく，J2EEアプリケーション停止時にも出力します。このときのルートアプリケーション情報は，OpenTP1から引き継いだルートアプリケーション情報ではなく，J2EEサーバによって生成されたルートアプリケーション情報です。そのため，J2EEアプリケーション停止時のPRFトレース出力ポイントとRPC通信時のほかのPRFトレース出力ポイントとの対応づけは，J2EEアプリケーション停止時の0xAA08のインタフェース名に出力するルートアプリケーション情報を使用します。

ページの先頭へ

(3)　同期点処理でのトレース取得ポイント

同期点処理でのトレース取得ポイントの全体を次の図に示します。なお，図中のA，およびBについては，さらに詳細なトレース取得ポイントがあります。

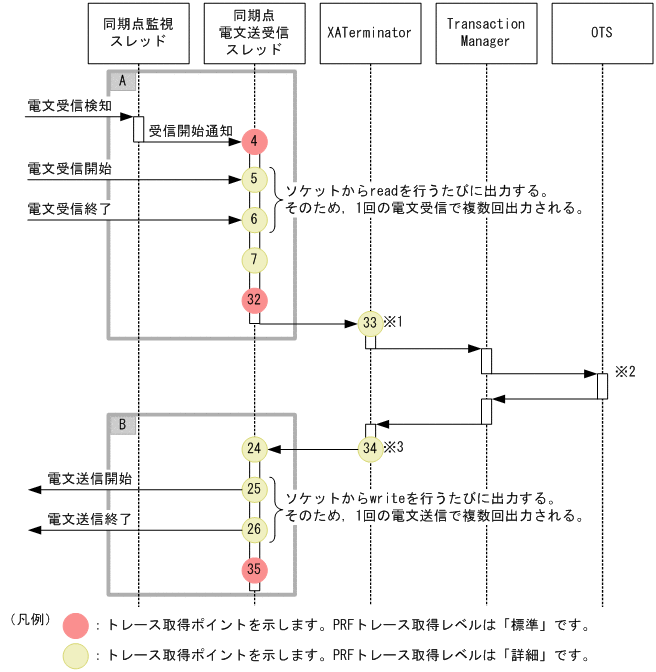

図8‒76　同期点処理のトレース取得ポイントの全体

注※1

処理要求がXATerminatorに移った時点で，メソッドごとに出力されるイベントIDが異なります。各メソッドと出力されるイベントIDの対応を次の表に示します。

表8‒120　メソッドとイベントIDの対応

メソッド	イベントID	図中の番号
prepareメソッド	0x8B8C	33
commitメソッド	0x8B8E	−
rollbackメソッド	0x8B90	−
forgetメソッド	0x8B92	−

（凡例）−：図中では使用していません。

注※2

OTSの出力ポイントについては，「8.14　OTSのトレース取得ポイント」を参照してください。

注※3

処理要求がXATerminatorから同期点電文送受信スレッドへ移る時点で，メソッドごとに出力されるイベントIDが異なります。各メソッドと出力されるイベントIDの対応を次の表に示します。

表8‒121　メソッドとイベントIDの対応

メソッド	イベントID	図中の番号
prepareメソッド	0x8B8D	34
commitメソッド	0x8B8F	−
rollbackメソッド	0x8B91	−
forgetメソッド	0x8B93	−

（凡例）−：図中では使用していません。

図中のAおよびBの詳細なトレース取得ポイントについて，次の二つの図で示します。

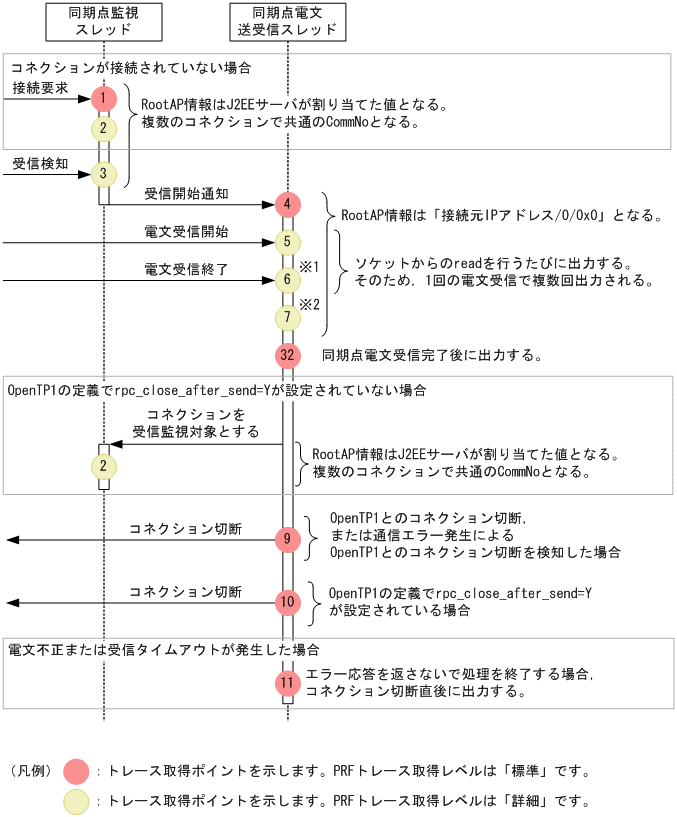

図8‒77　同期点処理のA部分のトレース取得ポイント

注※1　readで例外が発生した場合，出力しません。

注※2　電文受信後に出力します。分割された電文の場合，分割された電文ごとに出力します。ただし，電文不正時は出力しません。

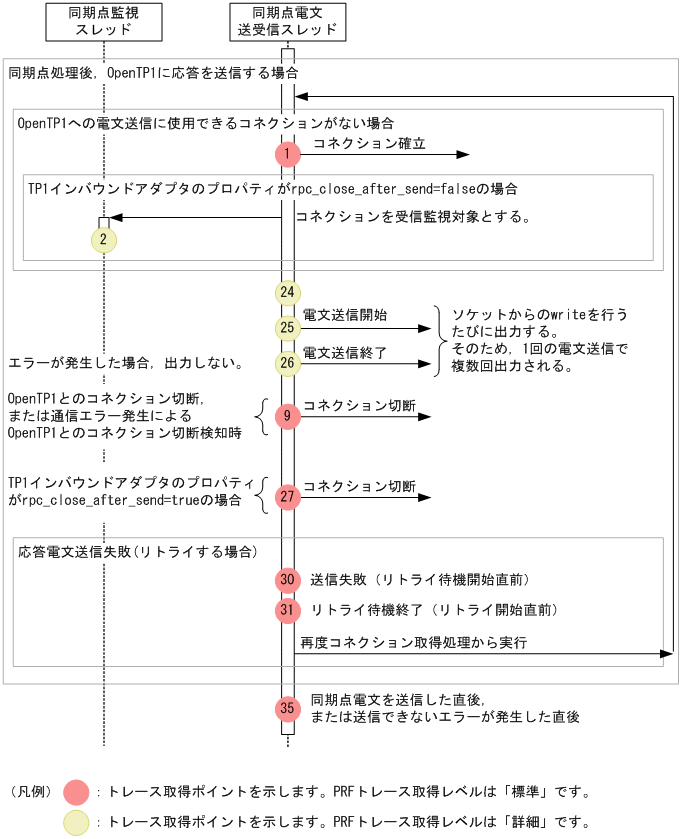

図8‒78　同期点処理のB部分のトレース取得ポイント

コネクション数調整スレッドのトレース取得ポイントを次の図で示します。

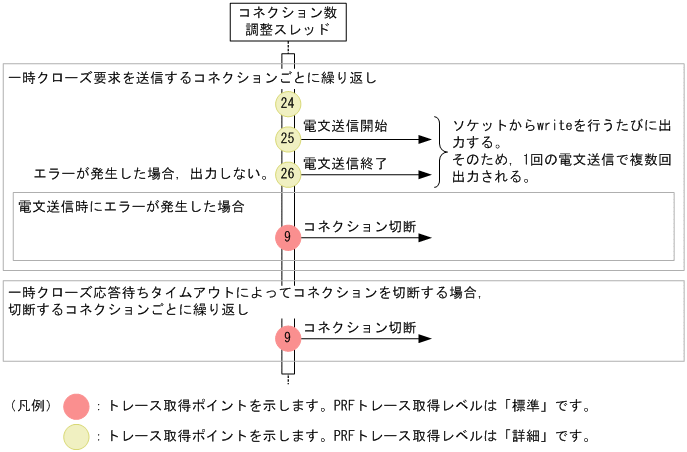

図8‒79　コネクション数調整スレッドのトレース取得ポイント

ページの先頭へ
