5.11.5　出力レベルがdebugの場合に出力される内容

(a)　出力の契機

Explicitメモリブロックの明示解放処理で，Javaヒープへのオブジェクトの移動が発生した場合です。

(b)　出力形式

[EDO][eid=<EID>: Reference to <REFED_NAME>(<REFED_PTR>), total <R_SIZE>]
[EDO]   <REF_NAME>(<REF_PTR>)<REF_GEN>

注

明示解放対象のExplicitメモリブロック以外から参照されているオブジェクトごとに出力されます。

(c)　出力項目

「(b)　出力形式」で示した各項目について説明します。

補足

Javaヒープに移動するオブジェクトへの参照経路が複数ある場合について説明します。

ここでは，次の図を例にして説明します。

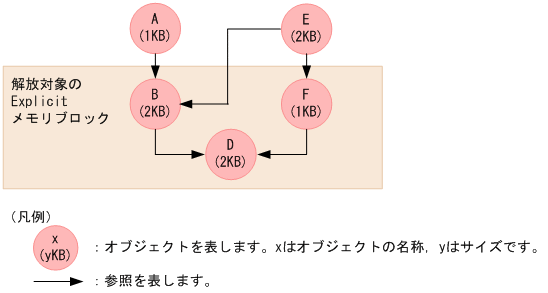

図5‒9　Javaヒープに移動するオブジェクトへの参照経路が複数ある例

Javaヒープに移動するオブジェクトが複数のオブジェクトから参照されている場合の出力

Javaヒープに移動するオブジェクトは，複数のオブジェクトから参照されていることがあります。図の場合，オブジェクトBに対して，A→B，E→Bの2種類の参照経路があります。

この場合，ログには，A→B，E→Bの参照についての情報が別々に出力されます。

複数のオブジェクトから間接参照されている場合の<R_SIZE>の算出

<R_SIZE>には，<REF_NAME>(<REF_PTR>)から間接参照している，明示解放対象Explicitメモリブロック内のオブジェクトも含めた値が出力されます。ただし，Javaヒープに移動するオブジェクトが複数のオブジェクトから間接参照されている場合は，算出方法が異なります。

図の場合，オブジェクトDは，次の3種類の経路で間接参照されています。

• A→B→D

• E→B→D

• E→F→D

複数の経路で参照される場合，最初に算出される参照関係の<R_SIZE>にオブジェクトのサイズが計上されます。例えば，A→B，E→B，E→Fの順で参照関係が出力される場合，オブジェクトDのサイズは，A→Bの<R_SIZE>に計上されます。この場合の各参照関係の<R_SIZE>の出力は次のようになります。

• A→B

  オブジェクトBとオブジェクトDのサイズの合計で4Kになります。

• E→B

  オブジェクトBのサイズである2Kになります。

• E→F

  オブジェクトFのサイズである1Kになります。

(d)　出力例

出力例を示します。

[EDO][eid=5: Reference to java.lang.HashMap$Entry(0x1234568), total 125K]
[EDO]   java.util.HashMap$KeyIterator(0x1134428)(eid=1)
[EDO][eid=5: Reference to ClassA(0x1234580), total 19250K]
[EDO]   ClassV(0x1234468)(Tenured)
[EDO][eid=5: Reference to ClassZ(0x1234680), total 12K]
[EDO]   ClassU(0x1233468)(DefNew)
[EDO][eid=9: Reference to JP.co.Hitachi.soft.jvm.BBB(0x1034428), total 1250K]
[EDO]   JVM(0x23456780)(JVM)

この出力例では次の内容が確認できます。

• eid=5のExplicitメモリブロック内にあるjava.lang.HashMap$Entryのオブジェクトは，明示解放対象ではないeid=1のExplicitメモリブロック内のjava.util.HashMap$KeyIteratorのオブジェクトから参照されています。このため，125キロバイトのオブジェクトがJavaヒープに移動しました。

• eid=5のExplicitメモリブロック内にあるClassAのオブジェクトは，Tenured領域内のClassVのオブジェクトから参照されています。このため，19,250キロバイトのオブジェクトがJavaヒープに移動しました。

• eid=5のExplicitメモリブロック内にあるClassZのオブジェクトは，New領域内のClassUのオブジェクトから参照されています。このため，12キロバイトのオブジェクトがJavaヒープに移動しました。

• eid=9のExplicitメモリブロック内にあるJP.co.Hitachi.soft.jvm.BBBのオブジェクトは，スタックまたはJavaVM内部から参照されています。このため，1,250キロバイトのオブジェクトがJavaヒープに移動しました。

(a)　出力の契機

Explicitメモリブロックの初期化です。

(b)　出力形式

<Explicitメモリブロックの初期化の情報（verbose）>※[Thread: <TH_PTR>]
[EDO][Thread: <TH_PTR>] at <FRAME><SOURCE>
...

注※

出力項目については，「5.11.4(1)　Explicitメモリブロックの初期化」を参照してください。

(c)　出力項目

「(b)　出力形式」で示した各項目について説明します。

(d)　出力例

出力例を示します。

[EVO]<Tue Jul 24 01:23:51 2007>[Created]["BasicExplicitMemory-2" eid=2(0x1234568)/B][Thread: 0x00035a60]
[EDO][Thread: 0x00035a60] at ExplicitMemory.registerExplicitMemory(Native Method)
[EDO][Thread: 0x00035a60] at BasicExplicitMemory.<init>(Unknown Source)
[EDO][Thread: 0x00035a60] at AllocTest.test(AllocTest.java:64)
[EDO][Thread: 0x00035a60] at java.lang.Thread.run(Thread.java:2312)

この出力例では次の内容が確認できます。

• 出力契機は2007年7月24日(火)1時23分51秒に実行したメモリブロックの初期化です。Explicitメモリブロックの名称は"BasicExplicitMemory-2"です。ExplicitメモリブロックのIDはeid=2です。

• AllocTest.javaの64行目でBasicExplicitMemoryクラスのコンストラクタを実行して，Explicitメモリブロックの初期化を試みています。

(a)　出力の契機

Explicitメモリブロックの自動解放処理が起こった場合です。

(b)　出力形式

[EDO][migrate:(<EID_DEL>{,<EID_DEL>}*|)/(<EID_MBF>{,<EID_MBF>}*-><EID_MAF>|)/(<EID_MIG>{,<EID_MIG>}*|)]

(c)　出力項目

「(b)　出力形式」で示した各項目について説明します。

(d)　出力例

出力例を示します。

[EVS]<Tue Jul 14 02:31:22 2009>[EH: 256512K->256128K(256256K/1048576K), 0.1124626 secs][E/F/D: 423/0/0][target:584K/384K/200K]\
[cause:Migrate]
[EDO][migrate:()/(2,4,6,9->10)/(1,8)]

この出力例では次の内容が確認できます。

• 2009年7月14日（火）2時31分22秒に発生した，GCでのExplicitメモリブロックの自動解放処理です。

• 自動解放処理が発生したことによって，Explicitヒープの利用済みサイズが256,512Kから256,128Kに変化しています。

• 自動解放処理後のExplicitヒープの確保済みサイズは256,256K，最大サイズは1,048,576Kとなっています。

• 自動解放処理に0.1124626秒掛かっています。

• 自動解放処理後のサブ状態がEnableであるExplicitメモリブロック数は423です。

• Explicitヒープの利用済みサイズ584Kに対して自動解放処理を実行しました。

• ID（2，4，6，9）のExplicitメモリブロックがID（10）のExplicitメモリブロックに移動しています。

• ID（1，8）のExplicitメモリブロックが，同じID（1，8）に移動しています。
