7.15.5　メモリ空間とリージョンの関係

G1GCで管理するJavaヒープ領域は，オブジェクトの寿命が短いオブジェクトが格納されるNew領域と，寿命が長いオブジェクトが格納されるTenured領域に分けて管理します。このうちNew領域はさらに2つの領域に分けて管理されており，作成されたばかりのオブジェクトが格納されるEden領域と，1回以上のGCの対象になり，回収されなかったオブジェクトが格納されるSurvivor領域に分けられます。New領域内で一定回数以上のGCの対象になったオブジェクトは，寿命が長いオブジェクトと判断され，Tenured領域に移動します。

アプリケーション実行中のG1GCで管理するメモリ空間の構成を次の図に示します。なお，Eden領域，Survivor領域，Tenured領域，Free領域を合わせた領域をJavaヒープ領域といいます。

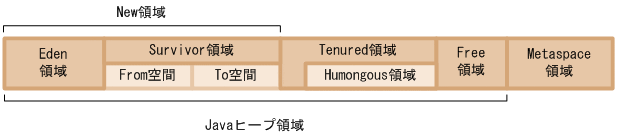

図7‒22　アプリケーション実行中のG1GCで管理するメモリ空間の構成

G1GCでは，Tenured領域があらかじめ割り当てられていません。Tenured領域にオブジェクトを移動させる場合，Free領域のリージョンをTenured領域に割り当ててオブジェクトを移動します。また，G1GCではGC後にNew領域に対して拡張や縮小をします（以降，リサイズ）。リサイズでNew領域を拡張する場合は，Free領域のリージョンに割り当て，縮小する場合はNew領域のリージョンを回収し，Free領域に割り当てます。サイズの大きなオブジェクトを作成する場合は，Humongous領域にオブジェクトが格納されます。

各領域の用途を次に示します。

• New領域

  寿命が短いオブジェクトが格納される領域です。Eden領域とSurvivor領域から構成されます。GC後に次のGCに向けてリサイズされます。詳細については，「7.15.8　YoungGC」を参照してください。

• Eden領域

  作成されたオブジェクトが最初に格納される領域です。

• Survivor領域

  New領域に格納されていたオブジェクトのうち，GC実行時に回収されなかったオブジェクトが格納される領域です。Survivor領域はFrom空間とTo空間で構成されます。From空間とTo空間は同じサイズです。

• Tenured領域

  寿命が長いオブジェクトが格納される領域です。Survivor領域で指定回数を超えてGC実行対象になり，回収されなかったオブジェクトが移動します。

• Humongous領域

  Tenured領域の一部でサイズの大きなオブジェクトを格納する領域です。Humongous領域のオブジェクトは，FullGCまたはConcurrent Cleanupで回収されます。Concurrent Cleanupの詳細については，「7.15.9　Concurrent Marking（CM）」を参照してください。

• Free領域

  New領域やTenured領域に割り当てられていない領域です。Tenured領域のリージョンが足りなくなった場合やGC後のNew領域をリサイズする場合に，New領域やTenured領域に割り当てられます。

• Metaspace領域

  ロードされたclassなどの情報を格納する領域です。なお，Metaspace領域はリージョン単位で管理されていません。Metaspace領域のオブジェクトはFullGCでだけ回収されます。

図7-22はJavaヒープ領域の各領域を連続領域として表現していますが，実際には各領域は連続領域として確保されていません。G1GCではJavaヒープ領域をリージョンと呼ばれるブロック単位で管理しており，次の図のように領域が分散して確保されています。

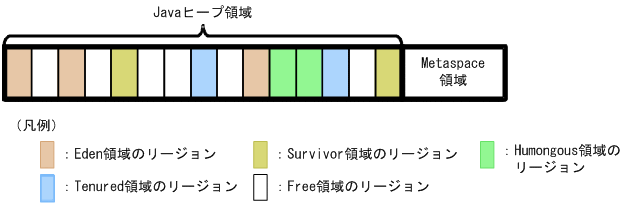

図7‒23　実際のメモリ空間の構造

ここではそれぞれの領域のリージョンを領域名＋リージョンと表記します。例えば，Eden領域のリージョンをEdenリージョン，New領域のリージョンはNewリージョンと表記します。
