3.11.5　リカバリ専用サーバを使用する場合の構成（N:1リカバリシステム）

(1)　システム構成の特徴

この構成は，J2EEサーバを冗長化した構成でグローバルトランザクションを使用する場合に，特定のJ2EEサーバにトラブルが発生したときにトランザクションを解決してリソースを解放するためのシステム構成です。N台のJ2EEサーバを冗長化するためには，負荷分散機などを使用します。

次のことが前提になります。

• グローバルトランザクションを使用するシステムで利用されること

• CORBAネーミングサービスはインプロセスで起動されていること

• トランザクションのステータスファイルは共有ディスクに格納されていること

• Management Serverを利用して運用していること

なお，N:1リカバリシステムで系切り替えの対象になるのは，アプリケーションサーバです。

また，N:1リカバリシステムを構成する場合，実行系で使用するリソースアダプタが，待機系にも必要です。ここでは，リソースアダプタの配置とシステム構成の関係について，次の3種類の構成を例として説明します。

• N台の実行系マシンで，J2EEアプリケーションとリソースアダプタの構成がすべて同じ場合

• N台の実行系マシンで，J2EEアプリケーションの構成は異なり，リソースアダプタはすべて同一の場合

• N台の実行系マシンで，J2EEアプリケーションとリソースアダプタの構成がすべて異なる場合

次にそれぞれの構成の例を示します。

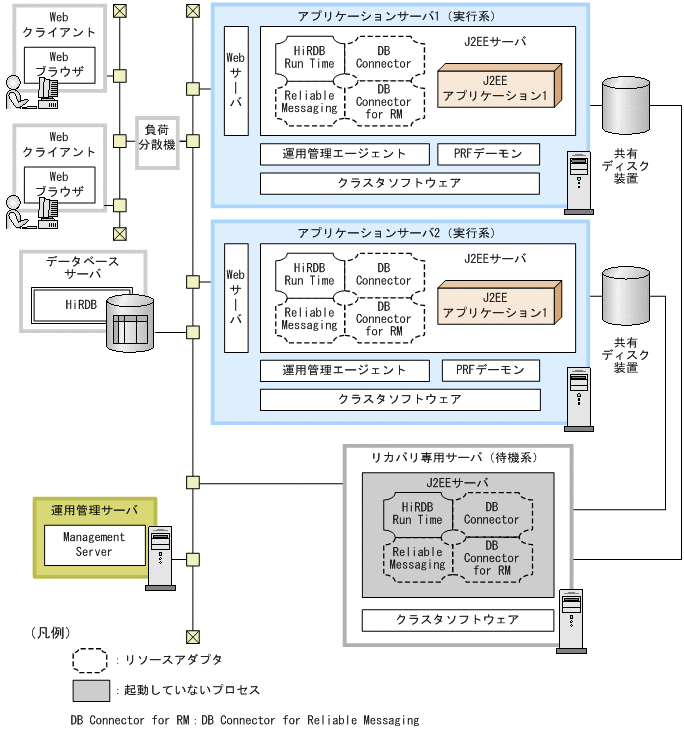

図3‒53　N:1リカバリシステムのシステム構成の例（N台の実行系マシンで，J2EEアプリケーションとリソースアダプタの構成がすべて同じ場合）

これ以外の凡例については，「3.2　システム構成の説明について」を参照してください。

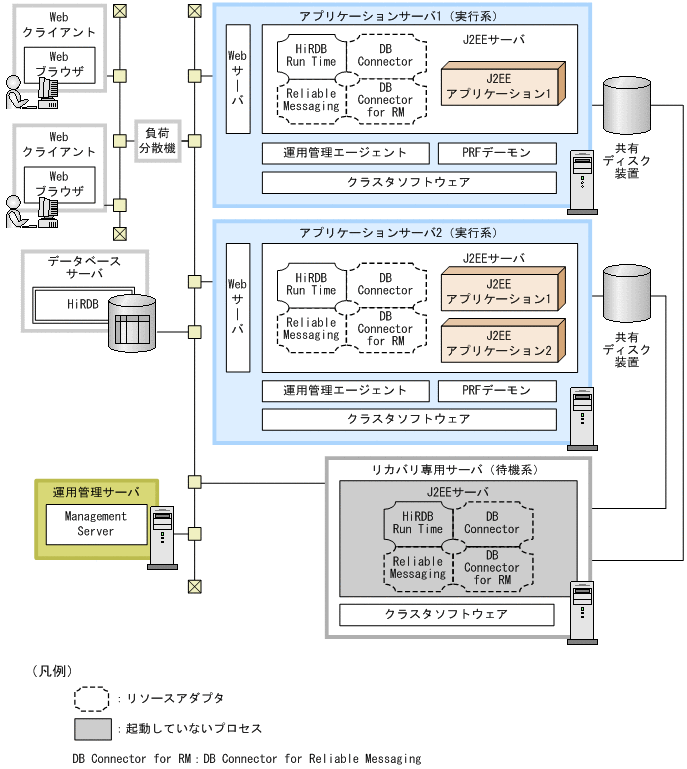

図3‒54　N:1リカバリシステムのシステム構成の例（N台の実行系マシンで，J2EEアプリケーションの構成は異なり，リソースアダプタはすべて同一の場合）

これ以外の凡例については，「3.2　システム構成の説明について」を参照してください。

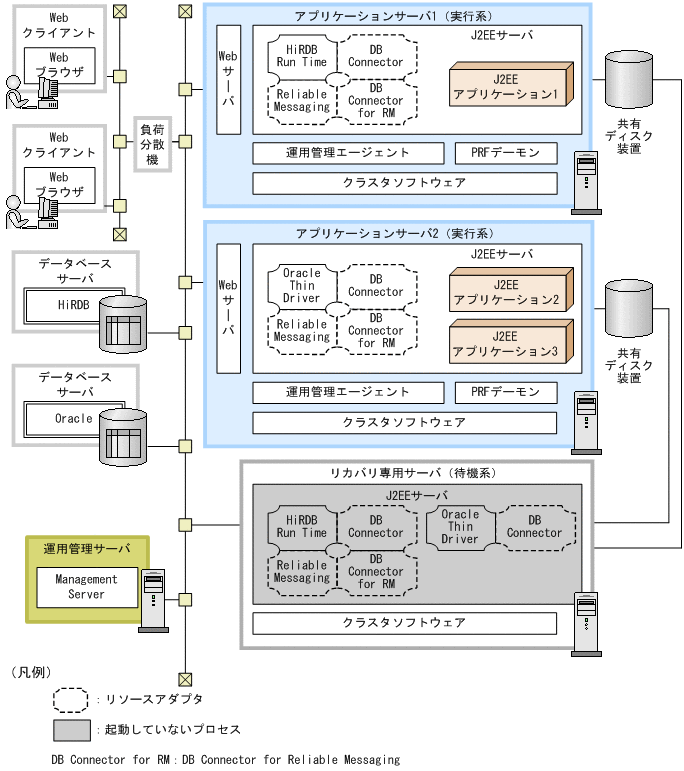

図3‒55　N:1リカバリシステムのシステム構成の例（N台の実行系マシンで，J2EEアプリケーションとリソースアダプタの構成がすべて異なる場合）

これ以外の凡例については，「3.2　システム構成の説明について」を参照してください。

特徴

• 実行系と待機系はN：1で構成します。

• 共有ディスク装置が必要です。共有ディスク装置には実行系の個数（N個）分のボリュームグループが必要です。

• CORBAネーミングサービスはインプロセスで起動します。

• 待機系には，実行系と同じリソースアダプタが必要です。実行系のJ2EEサーバごとに異なるリソースアダプタがインポートされている場合，待機系のJ2EEサーバにはそれらすべてをインポートする必要があります。

  なお，待機系のJ2EEサーバにJ2EEアプリケーションは不要です。

• データベースがクラスタ構成になっている場合でも，アプリケーションサーバでは仮想アドレス（論理アドレス）だけを認識していれば，接続できます。

系切り替えの流れ

実行系のアプリケーションサーバで起動されているJ2EEサーバのうち，どれかのJ2EEサーバにトラブルが発生すると，クラスタソフトウェアによってリカバリ専用サーバのJ2EEサーバが起動され，トラブルが発生したJ2EEサーバが使用していたトランザクションが決着されます。そのあとで，トラブルが発生したJ2EEサーバマシンのクラスタソフトウェアと，それに対応する待機系のクラスタサービスが停止されます。

ページの先頭へ

(2)　それぞれのマシンで起動するプロセス

それぞれのマシンに必要なソフトウェアとプロセスについて説明します。
