3.7.1　Webサーバ連携時の負荷分散機を利用した負荷分散（サーブレット／JSPの場合）

(1)　システム構成の特徴

J2EEサーバ上で動作するアプリケーションのアクセスポイントが，サーブレットまたはJSPの場合に使用できる構成です。

負荷分散は，負荷分散機に対象となるアプリケーションサーバを登録することで実現できます。アプリケーションサーバを複数登録することで，クライアントからのアクセスによる負荷を分散できます。

負荷分散機を利用した負荷分散の構成の例を次の図に示します。

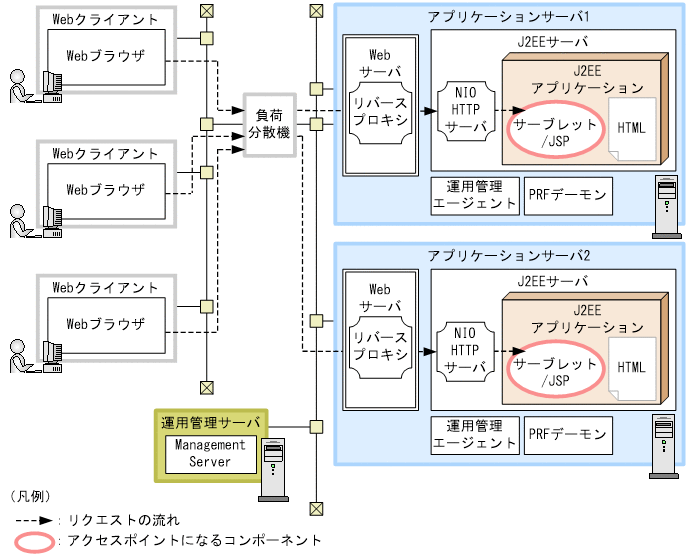

図3‒37　負荷分散機を利用した負荷分散の構成の例（Webサーバと連携する場合）

これ以外の凡例については，「3.2　システム構成の説明について」を参照してください。

特徴

• サーブレットとJSPのスケーラビリティと可用性を確保できます。

• 特定のアプリケーションサーバでトラブルが発生した場合，またはメンテナンスが必要な場合に，負荷分散機から該当するアプリケーションサーバへのアクセスを停止することで，システムの縮退運転ができます。

リクエストの流れ

アクセスポイントであるJ2EEサーバ上のサーブレットとJSPへのリクエストは，Webブラウザから，負荷分散機およびWebサーバ経由で送られます。その際，負荷分散機では，Webブラウザからのアクセスを，それぞれのアプリケーションサーバ上で動作しているWebサーバに対して振り分けます。なお，負荷分散機では，HTTPセッションのスティッキー（Sticky）やアフィニティ（Afinity）の関連づけも制御します。

参考

• HTTPSを使用する場合に，負荷分散機でのリクエストの振り分けにリクエストの中身（ヘッダなど）を使用するときは，負荷分散機のフロントにSSLアクセラレータを配置する必要があります。

• Smart Composer機能を使用する場合は，負荷分散機を冗長化構成で配置することもできます。

ページの先頭へ

(2)　それぞれのマシンに必要なソフトウェアと起動するプロセス

負荷分散機を使用する場合にそれぞれのマシンに必要なソフトウェアと起動するプロセスは，サーブレットとJSPをアクセスポイントにする構成と同じです。「3.4.1　サーブレットとJSPをアクセスポイントに使用する構成（Webサーバ連携の場合）」を参照してください。
