3.2.2 システム構成図で使用する図の凡例

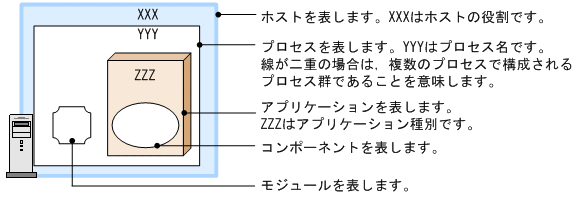

ここでは,3章および4章のシステム構成図で使用する凡例を示します。

図3‒6 システム構成図で使用する図の凡例

[図データ]

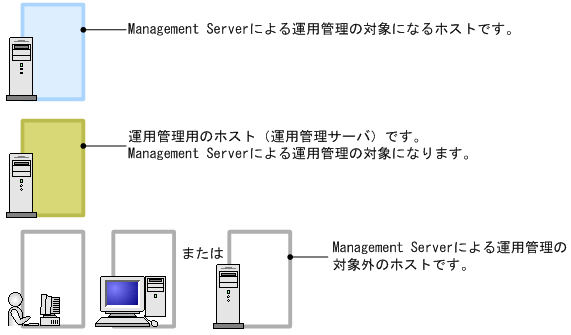

また,ホストを表す色は,Management Serverによって運用管理する場合のホストの分類を表しています。

図3‒7 システム構成図で使用する図の凡例(ホストの分類)

[図データ]

なお,ここで示した以外の凡例については,それぞれの図で示します。
