2.4.1 プロセス構成

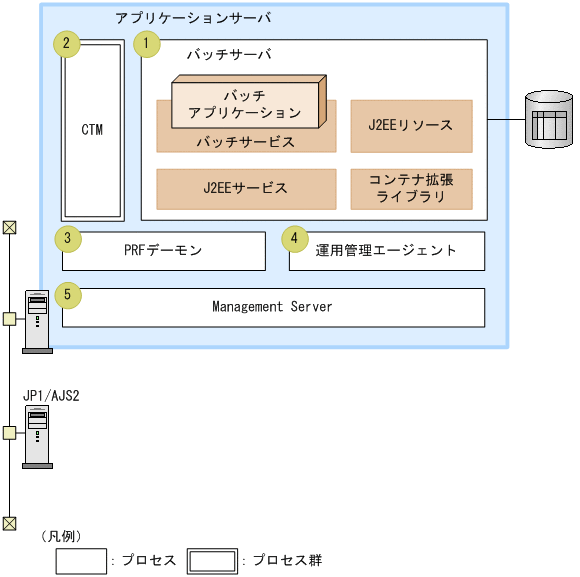

バッチアプリケーションを実行するアプリケーションサーバは，次の図に示すプロセスで構成されます。
|
|
![[図データ]](GRAPHICS/ZU020600.GIF)
- 参考
-
システムを構築する場合は，これらのプロセスをシステムの要件に合わせて，システム内の各マシンに一つまたは複数配置します。
それぞれのプロセスについて説明します。なお，図中の番号は，(1)〜(5)に対応します。
(1) バッチサーバ
バッチサーバは，バッチアプリケーションの実行基盤となるプロセスです。バッチサーバは，バッチアプリケーション，バッチサービス，J2EEサービス，J2EEリソースなど，複数のプログラムモジュールで構成されます。バッチサーバを構成するプログラムモジュールについては，「2.4.2 バッチサーバの構成」で説明します。
(2) CTM
CTMは，バッチアプリケーションの実行をスケジューリングするためのプロセス群です。CTMを使用することで，バッチアプリケーションの実行を適切に分散，スケジューリングできます。これによって，バッチサーバの数を意識することなく，複数のバッチアプリケーションを同時に実行できます。
CTMとしての機能は，CTMデーモン，CTMレギュレータ，CTMドメインマネジャなどの，複数のプロセスを使用して実現します。また，ネーミングサービスとして，CORBAネーミングサービスを使用します。
CTMの機能の詳細については，マニュアル「アプリケーションサーバ 機能解説 拡張編」の「3. CTMによるリクエストのスケジューリングと負荷分散」を参照してください。
- ポイント
-
CTMは，構成ソフトウェアにComponent Transaction Monitorを含む製品だけで利用できます。利用できる製品については，マニュアル「アプリケーションサーバ & BPM/ESB基盤 概説」の「2.2 構成ソフトウェア」を参照してください。
(3) PRFデーモン（パフォーマンストレーサ）
アプリケーションサーバは，トレース情報をバッファに出力します。また，トレースの対象を拡張して，アプリケーションでもトレース情報をバッファに出力できます。PRFデーモン（パフォーマンストレーサ）は，バッファに出力されたトレース情報をファイルに出力するためのI／Oプロセスです。PRFデーモンが出力するトレース情報ファイルは，システムのボトルネックを検証したり，トラブルシュートの効率向上を図ったりするために役立ちます。
PRFデーモンの機能の詳細については，マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の「7. 性能解析トレースを使用した性能解析」を参照してください。
(4) 運用管理エージェント
運用管理者の代わりに，それぞれのホスト上の論理サーバを起動したり，設定ファイルを更新したりするエージェント機能を持つプロセスです。なお，論理サーバとは，Management Serverの運用管理の対象になる，サーバまたはクラスタです。
