付録L.8 TP1インバウンド連携機能のサンプルプログラム

TP1インバウンド連携機能を使用するサンプルプログラムは,次のディレクトリに格納されます。

<Application Serverのインストールディレクトリ>\CC\examples\tp1inbound

サンプルプログラムの概要と実行手順を説明します。

〈この項の構成〉

(1) TP1インバウンド連携機能のサンプルプログラムの概要

TP1インバウンド連携機能のサンプルプログラムの構成を次に示します。

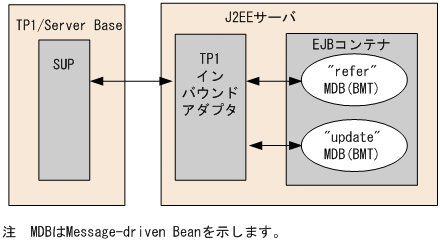

図L‒44 TP1インバウンド連携機能のサンプルプログラムの構成

[図データ]

このサンプルプログラムは,TP1/Server Baseが提供するBaseサンプルのC言語のSUPからRPC要求電文を受け付け,BaseサンプルのC言語のSPPと同等の処理を実行するMessage-driven Beanのプログラムです。BaseサンプルのC言語のSPPと同等の処理とは,RPC要求電文の受け付け時にMessage-driven Beanが実行され,実行結果がRPC応答電文としてC言語のSUPに返される処理を指します。Message-driven Beanの処理は,BaseサンプルのC言語のSPPと同様に顧客情報の取得や更新を実施します。

サンプルプログラムでは,メモリ上のテーブルに顧客情報を格納します。サンプルプログラムで使用するテーブル構成を表M-5に,およびテーブルの内容を表M-6に示します。

表L‒4 サンプルプログラムで使用するテーブルの構成

カラム

説明

name

名前

sex

性別

age

年齢

sale

販売額

表L‒5 サンプルプログラムで使用するテーブルの内容

name

sex

age

sale

Suzuki

M

30

1000000

Okada

F

23

1500000

Yoshida

F

26

800000

Saitoh

M

24

1000000

Itoh

M

35

1800000

Nishikawa

M

20

300000

Katoh

F

28

1000000

Satoh

F

27

2100000

Hasegawa

M

25

600000

Watanabe

M

31

1600000

(2) TP1インバウンド連携機能のサンプルプログラムの実行手順

サンプルプログラムの実行手順を示します。

(a) TP1/Server BaseのBaseサンプルの設定

TP1/Server BaseのBaseサンプルに対して,次の設定を実施してください。

  • ユーザサービスネットワーク定義によるスケジューラダイレクトの設定

    TP1インバウンドアダプタをユーザサービスネットワーク定義によるスケジューラダイレクト機能を使って呼び出すために,OpenTP1のユーザサービス定義,ユーザサービスネットワーク定義の定義を設定します。設定する内容について次に示します。

    • ユーザサービスネットワーク定義に,TP1インバウンドアダプタのサービスグループ名,ホスト名,およびポート番号を指定します。設定項目について次の表に示します。

      表L‒6 ユーザサービスネットワーク定義の設定項目

      設定項目

      設定する内容

      サービスグループ名

      Baseサンプルで指定しているサービスグループ名「base_svg」を指定します。

      ホスト名

      アプリケーションサーバのホスト名を指定します。

      ポート番号

      TP1インバウンドアダプタのConnector属性ファイルのscd_portプロパティで定義したポート番号を指定します。

      注※ OpenTP1では,RPCの送信元と送信先のIPアドレスを比較し,同一マシンである場合はUNIXドメイン通信を,異なるマシンである場合はINETドメイン通信をします。TP1インバウンドアダプタでは,INETドメイン通信だけをサポートするため,OpenTP1とTP1インバウンドアダプタを同一のマシンで利用する場合は,IP alias機能によって割り振った送信元とは異なるIPアドレスをホスト名に指定する必要があります。

    ユーザサービスネットワーク定義の例

    dcsvgdef -g base_svg -h ホスト名[:ポート番号]

    • ユーザサービス定義のrpc_destination_modeにdefinitionを設定します。これによって,dc_rpc_call関数を呼び出す際に,ユーザサービスネットワーク定義の指定値から宛先を検索するようになります。

      ユーザサービス定義の例

      set rpc_destination_mode = definition

      なお,詳細については,マニュアル「OpenTP1 プログラム作成の手引」を参照してください。

  • 性能解析トレースの設定

    TP1インバウンドアダプタでOpenTP1の性能解析トレースの情報を引き継ぐためには,システム共通定義に性能解析トレースの設定を実施する必要があります。設定内容について次の表に示します。

    表L‒7 性能解析トレースの設定内容

    設定内容

    設定の目的

    set prf_trace=Y

    性能検証用トレース情報を取得するために設定します。

    set rpc_prf_trace_level=00010001

    OpenTP1のPRF情報をApplication Serverに伝播するために設定します。

    システム共通定義については,マニュアル「OpenTP1 システム定義」を参照してください。

(b) サンプルプログラムのコンパイル

サンプルで提供するバッチファイル(compile.bat)を使用して,サンプルプログラムをコンパイルします。このバッチファイルで,EARファイルが作成されます。

(c) J2EEサーバのセットアップ

付録L.1(1) J2EEサーバのセットアップ」を参照してください。

(d) J2EEサーバのカスタマイズ

付録L.1(2) J2EEサーバのカスタマイズ」を参照してください。

(e) J2EEサーバの起動

付録L.1(3) J2EEサーバの起動」を参照してください。

(f) TP1インバウンドアダプタのインポート,設定,および開始

TP1インバウンドアダプタのインポートおよび設定方法については,「付録L.1(4) リソースアダプタの設定」を参照してください。ただし,参照先の記述のうち,cjtestresコマンドを使用したリソースアダプタの接続テストは不要です。接続テストを実施するとメッセージKDJE48606-Eが発生します。TP1インバウンドアダプタの設定では,Connector属性ファイルのservice_groupプロパティにはのBaseサンプルで指定しているサービスグループ名「base_svg」を指定します。

(g) アプリケーションのデプロイ

付録L.1(5) アプリケーションのインポート,設定,および開始」を参照してください。

(h) SUPの実行

TP1/Server Baseで提供しているBaseサンプルを参照してください。

(i) アプリケーションのアンデプロイ

付録L.1(6) アプリケーションの停止,削除」を参照してください。

(j) J2EEサーバの終了

付録L.1(7) J2EEサーバの終了」を参照してください。

(3) サンプルプログラムの注意事項

ここでは,サンプルプログラムを使用するときの注意事項について説明します。
