9.6.4　MDB（DBキュー）アダプタ

サービスプラットフォームでは，DBキューを使用してTP1/EEの非同期のサービス部品を呼び出すためのMDB（DBキュー）アダプタを提供しています。

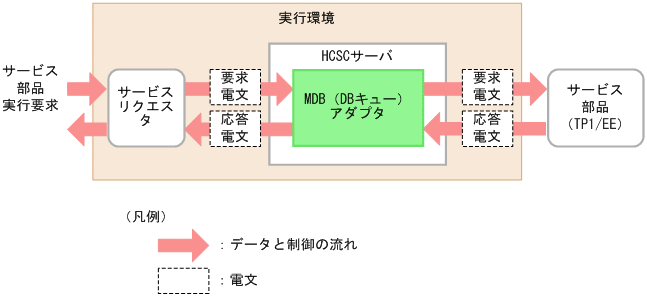

MDB（DBキュー）アダプタからサービス部品を呼び出して実行する場合の概略を次の図に示します。

図9‒16　 MDB（DBキュー）アダプタからのサービス部品実行

HCSCサーバへサービスの実行要求（要求電文）を送信するアプリケーションであるサービスリクエスタは，サービス部品（TP1/EE）の実行要求を受け付けると，MDB（DBキュー）アダプタへ要求電文を送信します。

MDB（DBキュー）アダプタは，アダプタ内で定義されているサービス部品へ要求電文を送信し，サービス部品を実行します。

サービス部品での処理が終了すると，処理結果として応答電文がMDB（DBキュー）アダプタに送信されます。応答電文は，サービスリクエスタを経由して業務担当者へ通知されます。
