9.6.1 SOAPアダプタ

サービスプラットフォームでは,Webサービス(SOAP通信)のサービス部品を呼び出すためのSOAPアダプタを提供しています。

SOAPアダプタからサービス部品を呼び出して実行する場合の概略を次の図に示します。

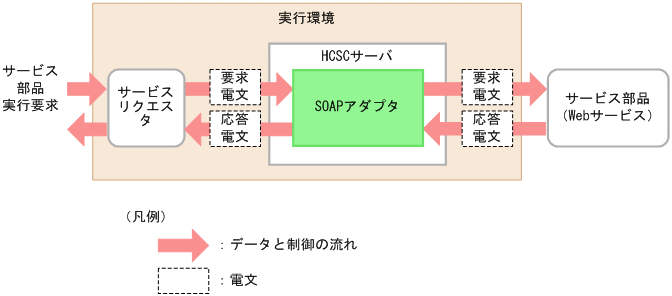

図9‒13 SOAPアダプタからのサービス部品実行

[図データ]

HCSCサーバへサービスの実行要求(要求電文)を送信するアプリケーションであるサービスリクエスタは,サービス部品(Webサービス)の実行要求を受け付けると,SOAPアダプタへ要求電文を送信します。

SOAPアダプタは,アダプタ内で定義されているサービス部品へ要求電文を送信し,サービス部品を実行します。

サービス部品での処理が終了すると,処理結果として応答電文がSOAPアダプタに送信されます。応答電文は,サービスリクエスタを経由して業務担当者へ通知されます。
