8.3 サービスプラットフォームを利用したリクエストの流れ
サービスプラットフォームは，サービスリクエスタから受け付けたリクエストを，サービス内容やプロトコル種別に応じて各サービス稼働マシンに送信します。サービス稼働マシンで処理が実行された結果は，サービスプラットフォーム経由でサービスリクエスタに返却されます。なお，サービスリクエスタがビジネスプロセスを呼び出した場合は，サービス稼働マシンで動作する複数のサービスがビジネスプロセス定義に従って呼び出されます。

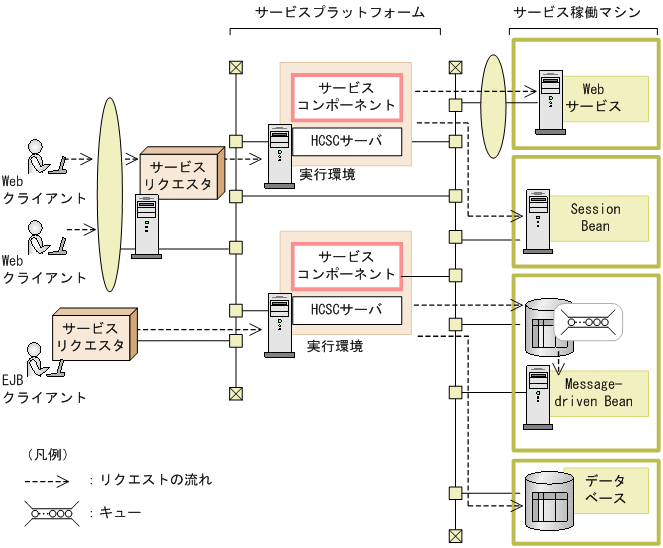

サービスプラットフォームで構築した実行環境でのリクエストの流れを次の図に示します。
|
|
![[図データ]](GRAPHICS/ZC020310.GIF)
1つの実行環境にリクエストが集中するのを防ぐために，実行環境を冗長構成にして，リクエストを負荷分散することもできます。負荷分散は，利用するサービスがWebサービスまたはSession Beanの場合に実現できます。この場合，負荷分散には，サービスの形態に応じて，負荷分散機（Webサービスの場合），またはアプリケーションサーバの実行環境の機能であるCTM（Session Beanの場合）を使用します。サービスプラットフォームでのリクエストの負荷分散については，マニュアル「サービスプラットフォーム 解説」の「1.4.1 ロードバランス機能を利用したHCSCサーバの冗長構成」を参照してください。
