4.5 稼働確認ページ
稼働確認ページには,HCSCサーバのリソースの稼働情報が表示されます。稼働確認ページは,エディタエリアで[稼働確認]タブを選択すると表示されます。

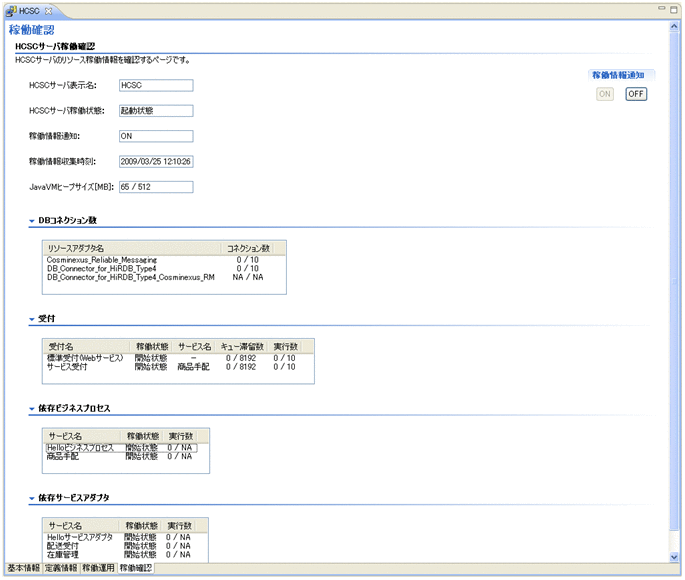

稼働確認ページの画面および表示される項目を次に示します。
- HCSCサーバ表示名
-
HCSCサーバの表示名が表示されます。
- HCSCサーバ稼働状態
-
HCSCサーバの稼働状態が表示されます。次のどれかが表示されます。
-
停止状態
-
起動状態
-
停止中
-
起動中
-
取得失敗
-
- 稼働情報通知
-
実行環境からHCSCサーバに稼働情報を通知するかどうかが表示されます。稼働情報を通知する場合は「ON」が,稼働情報を通知しない場合は「OFF」が表示されます。
- 稼働情報収集時刻
-
稼働情報が収集された時刻が表示されます。HCSCサーバが起動状態以外の場合は「-」が表示されます。稼働情報の取得に失敗した場合は「取得失敗」が表示されます。

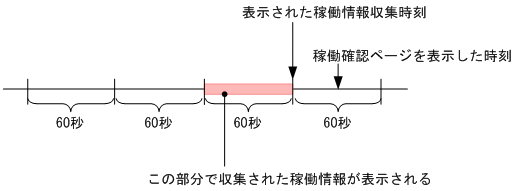

稼働情報は次の図に示すように,表示された稼働情報収集時刻の直前の60秒間(デフォルト)に収集された情報になります。
図4‒13 稼働情報収集時刻と収集された稼働情報の関係 - Java VMヒープサイズ[MB]
-
HCSCサーバのJava VMヒープサイズが表示されます。「収集したJava VMヒープサイズの最大値 / Java VMヒープサイズの上限値」の形式で表示されます。
小数点以下は切り捨てられ,整数で表示されます。HCSCサーバが起動状態以外の場合は「-」が表示されます。稼働情報の取得に失敗した場合は「取得失敗」が表示されます。
なお,Java VMの-Xmxオプションで指定した値からSurvivor領域の1つ分のサイズを除いた値が表示されます。
- DBコネクション数
-
J2EEサーバ上で稼働しているすべてのリソースアダプタの情報が表示されます。HCSCサーバが起動状態以外の場合は,情報が表示されません。稼働情報の取得に失敗した場合は「取得失敗」が表示されます。
- リソースアダプタ名
-
リソースアダプタの表示名が表示されます。
- コネクション数
-
HCSCサーバのDBコネクション数が表示されます。「収集したDBコネクション数の最大値 / DBコネクション数の上限値」の形式で表示されます。DBコネクション数の上限値には,1〜2,147,483,647の範囲で指定した値が表示されます。DBコネクション数の上限値に「-1」(無制限)を指定した場合は,「収集したDBコネクション数の最大値 / NA」の形式で表示されます。「NA」は無制限であることを示します。また,次の場合は,「NA / NA」(無効値)が表示されます。
-
DBコネクション数の上限値に「0」を指定した場合
-
該当のリソースアダプタがルートリソースアダプタ,またはReliable Messaging連携用DBコネクタの場合
-
- 受付
-
受付(標準受付またはユーザ定義受付)の情報が表示されます。標準受付の場合,標準受付がセットアップされていないときは,情報が表示されません。
- 受付名
-
-
標準受付の場合
「標準受付(Webサービス(SOAP1.1))」または「標準受付(Webサービス(SOAP1.2))」が表示されます。
-
ユーザ定義受付の場合
ユーザが定義した受付名が表示されます。
-
- 稼働状態
-
受付(標準受付またはユーザ定義受付)の稼働状態が表示されます。次のどれかが表示されます。
-
停止状態
-
開始状態
-
停止中
-
開始中
-
停止失敗
-
開始失敗
-
取得失敗
HCSCサーバが起動状態以外の場合は「-」が表示されます。ユーザ定義受付の場合,ユーザ定義受付が配備前状態のときは「配備前状態」が表示されます。
-
- サービス名
-
依存しているビジネスプロセスやサービスアダプタのサービス名が表示されます。標準受付の場合は,常に「-」が表示されます。ユーザ定義受付(呼出先選択)の場合は「-」が表示されます。
- キュー滞留数
-
受付(標準受付またはユーザ定義受付)のキュー滞留数が表示されます。「収集したキュー滞留数の最大値 / キュー滞留数の上限値」の形式で表示されます。
キュー滞留数は,0〜2,147,483,647の範囲で表示されます。HCSCサーバが起動状態以外の場合や,該当する受付が停止状態の場合は「-」が表示されます。ユーザ定義受付の場合,配備前状態のときは「-」が表示されます。稼働情報の取得に失敗した場合は「取得失敗」が表示されます。
- 実行数
-
受付(標準受付またはユーザ定義受付)の実行数が表示されます。「収集した実行数の最大値 / 実行数の上限値」の形式で表示されます。
実行数は,1〜1,024の範囲で表示されます。HCSCサーバが起動状態以外の場合や,該当する受付が停止状態の場合は「-」が表示されます。ユーザ定義受付の場合,配備前状態のときは「-」が表示されます。稼働情報の取得に失敗した場合は「取得失敗」が表示されます。
- 依存ビジネスプロセス
-
HCSCサーバに依存しているビジネスプロセスの情報が表示されます。
- サービス名
-
依存するビジネスプロセスのサービス名が表示されます。
- 稼働状態
-
ビジネスプロセスの稼働状態が表示されます。次のどれかが表示されます。
-
停止状態
-
開始状態
-
停止中
-
開始中
-
停止失敗
-
開始失敗
-
取得失敗
-
配備前状態
HCSCサーバが起動状態以外の場合は「-」が表示されます。
-
- 実行数
-
ビジネスプロセスの実行数が表示されます。「収集した実行数の最大値 / NA」の形式で表示されます。「NA」は無制限であることを示します。収集した実行数の最大値には,0〜2,147,483,647の範囲で値が表示されます。HCSCサーバが起動状態以外の場合や,ビジネスプロセスが配備前状態,または停止状態の場合は「-」が表示されます。稼働情報の取得に失敗した場合は「取得失敗」が表示されます。
- 依存サービスアダプタ
-
HCSCサーバに依存しているサービスアダプタの情報が表示されます。
- サービス名
-
サービスアダプタのサービス名が表示されます。
- 稼働状態
-
サービスアダプタの稼働状態が表示されます。次のどれかが表示されます。
-
停止状態
-
開始状態
-
停止中
-
開始中
-
停止失敗
-
開始失敗
-
取得失敗
-
配備前状態
HCSCサーバが起動状態以外の場合は「-」が表示されます。
-
- 実行数
-
サービスアダプタの実行数が表示されます。「収集した実行数の最大値 / 実行数の上限値」の形式で表示されます。「実行数の上限値」には「NA」が表示される場合もあります。「NA」は無制限であることを示します。収集した実行数の最大値には,0〜2,147,483,647の範囲で値が表示されます。HCSCサーバが起動状態以外の場合や,サービスアダプタが配備前状態,または停止状態の場合は「-」が表示されます。稼働情報の取得に失敗した場合は「取得失敗」が表示されます。
- 稼働情報通知
-
- [ON]ボタン
-
実行環境からの稼働情報の通知を開始します。
- [OFF]ボタン
-
実行環境からの稼働情報の通知を停止します。
