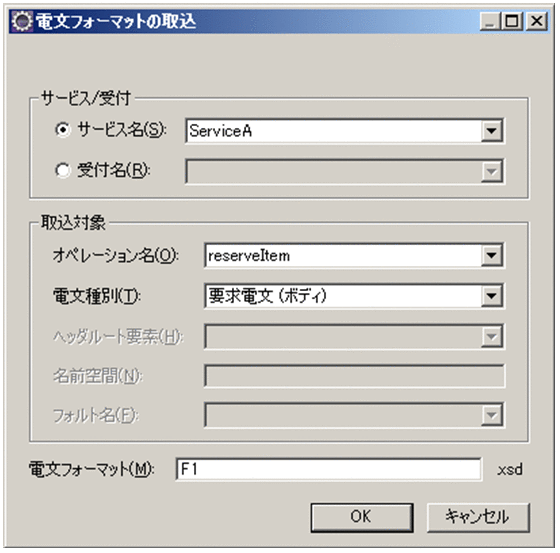

1.4.5 電文フォーマットの取込ダイアログ
呼び出すサービス部品またはユーザ定義受付の,要求電文,応答電文またはフォルト電文に設定されている電文フォーマットを,変数に設定するときに使用します。
[変数・相関セット一覧]ダイアログの[取込]ボタンをクリックした場合に表示されます。
操作手順については,マニュアル「サービスプラットフォーム 開発ガイド 基本開発編」の「5.5.1 変数の定義」を参照してください。
- [サービス/受付]
-
- [サービス名]ラジオボタン
-
呼び出すサービス部品の要求電文,応答電文またはフォルト電文に設定されている電文フォーマットを,変数に設定する場合に選択します。ドロップダウンリストでは,呼び出すサービス部品を選択します。
- [受付名]ラジオボタン
-
ユーザ定義受付に設定されている電文フォーマットを,変数に設定する場合に選択します。ドロップダウンリストでは,取り込むユーザ定義受付を選択します。
- [取込対象]
-
- [オペレーション名]
-
[サービス/受付]で指定したサービス部品またはユーザ定義受付のオペレーションのうち,取り込むオペレーション名をドロップダウンリストで選択します。
- [電文種別]
-
変数に設定する電文フォーマットの種別を次の中からドロップダウンリストで選択します。
-
要求電文(ボディ)
-
応答電文(ボディ)
-
要求電文(ヘッダ)
-
応答電文(ヘッダ)
-
フォルト電文
-
- [ヘッダルート要素]
-
選択したヘッダに設定されたルート要素が昇順で表示されます。
- [名前空間]
-
[電文種別]で「要求電文(ヘッダ)」または「応答電文(ヘッダ)」を選択した場合,名前空間が表示されます。
- [フォルト名]
-
[電文種別]でフォルト電文を選択した場合,[オペレーション名]で選択したオペレーションのうち,取り込むフォルト名を選択します。
- [電文フォーマット]
-
電文フォーマットとなるXMLスキーマファイルの名称を入力します。
- [OK]ボタン
-
ダイアログを閉じます。設定した内容は,[変数・相関セット一覧]ダイアログに反映されます。
- [キャンセル]ボタン
-
設定した内容を保存しないでダイアログを閉じます。
