1.2.6 HCSCコンポーネント情報表示画面

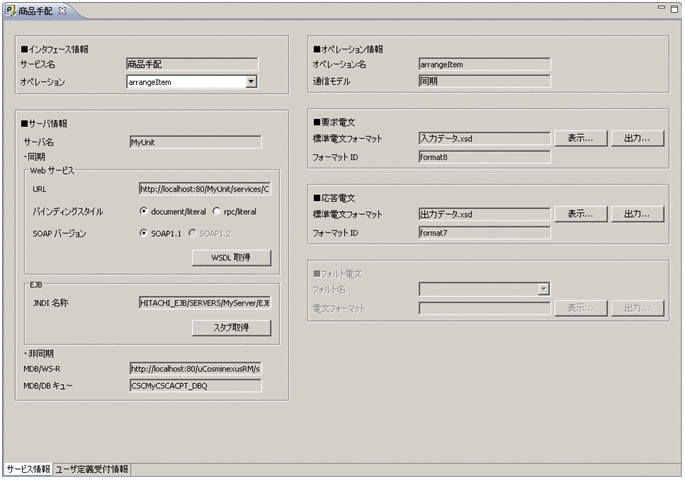

HCSCコンポーネントの情報を表示するHCSCコンポーネント情報表示画面について説明します。
(1) インタフェース情報
インタフェース情報の各項目について説明します。
- [サービス名]
-
ツリービューの公開サービス一覧で選択したHCSCコンポーネントの名称が表示されます。
- [オペレーション]
-
[サービス名]に表示されたHCSCコンポーネントのオペレーション名が表示されます。情報を表示するオペレーションを,ドロップダウンリストから選択します。
(2) サーバ情報
サーバ情報の各項目について説明します。
- [サーバ名]
-
サービス部品を呼び出すことができるクラスタ名が表示されます。
- [Webサービス]
-
Webサービスの受付宛先情報(URL)が表示されます。また,取得するWSDL定義のスタイル(バインディングスタイル),およびSOAP仕様のバージョン(SOAPバージョン)を選択します。
なお,表示される受付宛先情報(URL)はSOAP1.1の場合だけです。SOAP1.2の場合は,SOAPバージョンを選択して取得したWSDLの<soap12:address>のlocationを確認してください。
- [WSDL取得]ボタン
-
Webサービスで使用するWSDLファイルを取得する[WSDLファイルの保存]ダイアログが表示されます。
- [EJB]※1
-
HCSCサーバのSessionBeanの受付宛先情報が表示されます。宛先情報にはJNDI名称が表示されます。
- [スタブ取得]ボタン
-
SessionBeanで使用するRMI-IIOPスタブファイルを取得する[スタブファイルの保存]ダイアログが表示されます。
- [MDB/WS-R]※2
-
[サーバ名]で選択したHCSCサーバのMDB(WS-R)の受付宛先情報が表示されます。宛先情報にはURLが表示されます。
- [MDB/DBキュー]※2
-
[サーバ名]で選択したHCSCサーバのMDB(DBキュー)の受付宛先情報が表示されます。宛先情報にはキュー名称が表示されます。
- 注※1
-
クラスタがJ2EEサーバ名の異なる複数のHCSCサーバで構成されている場合,特定のHCSCサーバの情報しか表示されません。
- 注※2
-
HCSCサーバがロードバランスクラスタ構成の場合,ロードバランスクラスタ経由で非同期の実行要求(MDB(WS-R)またはMDB(DBキュー))を受け付けられません。非同期の実行要求は,個々のHCSCサーバで直接受け付けます。
クラスタにHCSCサーバが複数存在する場合,個々のHCSCサーバの受付宛先情報はコンマ(,)区切りで表示されます。
(3) オペレーション情報
[インタフェース情報]の[オペレーション]で選択したオペレーションの情報が表示されます。
- [オペレーション名]
-
[インタフェース情報]の[オペレーション]で選択したオペレーション名称が表示されます。
- [通信モデル]
-
[インタフェース情報]の[オペレーション]で選択したオペレーションの通信モデルが表示されます。同期または非同期のどちらかが表示されます。
(4) 要求電文
[インタフェース情報]の[オペレーション]で選択したオペレーションの情報が表示されます。
- [標準電文フォーマット]
-
標準の要求電文のフォーマット名が表示されます。
- [表示]ボタン
-
[標準電文フォーマット]に表示された要求電文の内容を表示します。
- [出力]ボタン
-
[標準電文フォーマット]に表示された要求電文の出力先を指定するダイアログが表示されます。
- [フォーマットID]
-
標準の要求電文のフォーマットIDが表示されます。
(5) 応答電文
[インタフェース情報]の[オペレーション]で選択したオペレーションの情報が表示されます。
- [標準電文フォーマット]
-
標準の応答電文のフォーマット名が表示されます。
- [表示]ボタン
-
[標準電文フォーマット]に表示された応答電文の内容を表示します。
- [出力]ボタン
-
[標準電文フォーマット]に表示された応答電文の出力先を指定するダイアログが表示されます。
- [フォーマットID]
-
標準の応答電文のフォーマットIDが表示されます。
(6) フォルト電文
[インタフェース情報]の[オペレーション]で選択したオペレーションの情報が表示されます。
- [フォルト名]
-
フォルト名が表示されます。情報を表示するフォルト名を,ドロップダウンリストから選択します。
- [電文フォーマット]
-
[フォルト名]で選択した電文のフォーマット名が表示されます。
- [表示]ボタン
-
[電文フォーマット]に表示された電文の内容を表示します。
- [出力]ボタン
-
[電文フォーマット]に表示された電文の出力先を指定するダイアログが表示されます。
