シフト演算を実行するには，シフト演算ファンクションを使用します。使用例を次に示します。

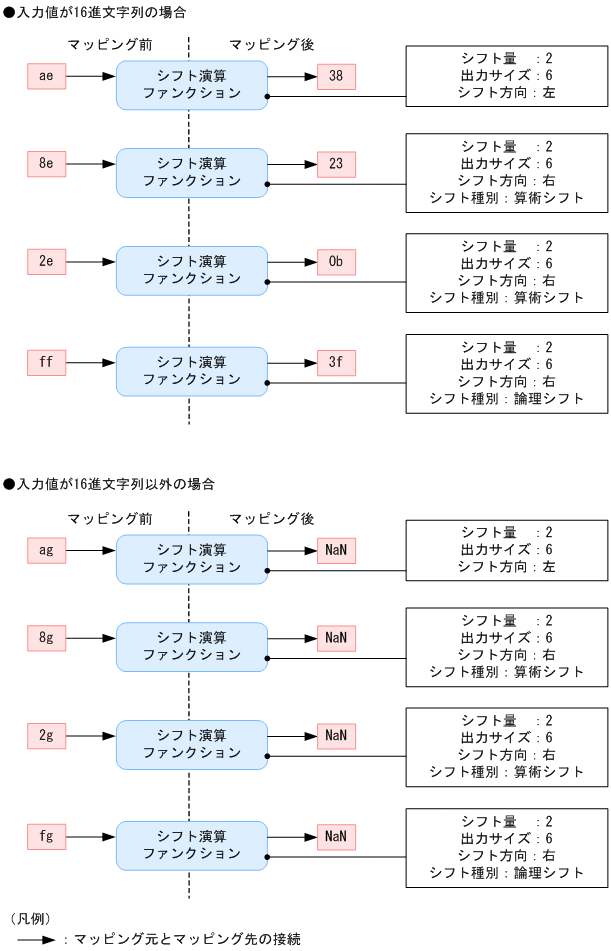

図6-13　シフト演算ファンクションの使用例

シフト演算を設定する手順を次に示します。

1. パレットからシフト演算ファンクション（shift）を選択して，マッピングビューアに配置します。
2. マッピング線を設定します。
3. 次のどちらかの方法で［シフト演算］ダイアログを表示させます。

   • シフト演算ファンクションを右クリックして，［設定］を選択します。
   • シフト演算ファンクションをダブルクリックします。
   ［シフト演算］ダイアログが表示されます。
   ［シフト演算］ダイアログの詳細については，マニュアル「サービスプラットフォーム リファレンス」の「1.6.28　シフト演算ダイアログ」を参照してください。

4. ［入力］にシフト演算の入力値を指定する場合，［ノード選択］ボタンをクリックします。
   ［ノード選択］ダイアログが表示されます。

5. 入力値となるノードセットを指定します。
   ［入力］にシフト演算の入力値が設定されます。

6. ［入力］に指定されている入力値に条件を設定して，その条件を満たす場合だけマッピングさせたい場合，［ノード条件設定］ボタンをクリックします。
   ［ノード条件設定］ダイアログが表示されます。
   ノード条件の設定方法については，「6.7　ノード条件を設定する」を参照してください。また，［ノード条件設定］ダイアログについては，マニュアル「サービスプラットフォーム リファレンス」の「1.6.9　ノード条件設定ダイアログ」を参照してください。

7. ［入力］にシフト演算の対象とするファンクションを指定したい場合，［ファンクション選択］ボタンをクリックします。
   ［ファンクション選択］ダイアログが表示されます。
   ［ファンクション選択］ダイアログの詳細については，マニュアル「サービスプラットフォーム リファレンス」の「1.6.7　ファンクション選択ダイアログ」を参照してください。

8. シフト量を指定します。
9. 出力サイズを指定します。
10. シフト方向を指定します。
11. シフト種別を指定します。
12. ［OK］ボタンをクリックします。

実行例を次に示します。

入力※1	シフト量	出力サイズ	シフト方向	シフト種別	出力結果※1※2※3
76(0111 0110)	3	8	左	算術	b0(1011 0000)
			右	算術	0e(0000 1110)
			右	論理	0e(0000 1110)
89(1000 1001)			左	算術	48(0100 1000)
			右	算術	f1(1111 0001)
			右	論理	11(0001 0001)
76(0111 0110)	2	6	左	算術	18(0001 1000) [d8(1101 1000)]
			右	算術	1d(0001 1101) [1d(0001 1101)]
			右	論理	1d(0001 1101) [1d(0001 1101)]
89(1000 1001)			左	算術	24(0010 0100) [24(0010 0100)]
			右	算術	22(0010 0010) [e2(1110 0010)]
			右	論理	22(0010 0010) [22(0010 0010)]

注※1

( )内は，2進整数文字列表記です。

注※2

[ ]内は，出力ビット数で切り捨てられる前の値です。

注※3

太字は，補完ビットです。
