メッセージトラッキングプロンプトに，ルートアプリケーション情報を入力します。入力すると，メッセージトラッキングの起動時に読み込んだ性能解析トレースの中から，入力したルートアプリケーション情報に一致する性能解析トレースの情報が時系列に出力されます。出力された性能解析トレースの情報から，応答に時間が掛かっている個所やリターンコードがエラーになっているトレースを確認できます。

(a)　入力形式

メッセージトラッキングプロンプトでprfコマンドを実行します。prfコマンドの詳細については，マニュアル「サービスプラットフォーム リファレンス」の「cscmsgtk（メッセージトラッキング機能の起動）」にある障害解析コマンドを参照してください。

prfコマンドの実行形式を次に示します。


prf <ルートアプリケーション情報のIPアドレス>/<ルートアプリケーション情報のプロセスID>/<ルートアプリケーション情報の通信番号>


(b)　出力形式

出力形式を次に示します。


1
2
3

4
5


yyyy/MM/dd hh:mm:ss.SSS
No. interval(msec) event rc thread(hashcode) interface operation
通番 +1つ前に出力されたトレースからの経過時間 イベントID リターンコード スレッドID インターフェース名 オペレーション情報
            機能レイヤ: トレース取得ポイント(対応するイベントID)
遅延レベル


3〜5行目は性能解析トレースの数分出力されます。

なお，出力モードを詳細出力モードにした場合，サービスプラットフォーム以外で取得した性能解析トレースも出力されます。出力モードについては，マニュアル「サービスプラットフォーム リファレンス」の「cscmsgtk（メッセージトラッキング機能の起動）」にある出力モード切り替えコマンドを参照してください。

1行目：出力開始日時

性能解析トレースの出力を開始した日時が「yyyy/MM/dd hh:mm:ss.SSS」の形式で出力されます。

• yyyy：西暦年
• MM：月
• dd：日
• hh：時
• mm：分
• ss：秒
• SSS：ミリ秒

2行目：カラム

性能解析トレースに対応するカラムが出力されます。出力形式と同じ内容が出力されます。

3行目：性能解析トレースの内容

カラムに対応する性能解析トレースの内容が出力されます。

表示項目	対応するカラム	説明
通番	No.	通番を示します。
1つ前に出力されたトレースからの経過時間	interval(msec)	1つ前に出力された性能解析トレースからの経過時間（ミリ秒）を示します。半角数字6桁（約16分）まで出力されます。それ以上の時間が経過した場合は，「999999」が出力されます。
イベントID	event	トレース取得ポイントを示すイベントIDを示します。
リターンコード	rc	リターンコード（16進数）を示します。次のどちらかが出力されます。 0：正常 0以外：異常
スレッドID	thread(hashcode)	トレース情報を取得したプロセス内スレッドのスレッドID，およびスレッドのハッシュ値を示します。 スレッドID 「0x」を付加した小文字の16進数です。 ハッシュ値 「0x」を付加した小文字の16進数です。10桁未満の場合は，10桁に桁合わせをします。10桁以上の場合は，すべての値が出力されます。 なお，16進数の変換で失敗した場合は，「????????(????????)」が出力されます。 また，CTMおよびリダイレクタで取得したトレース情報の場合は，スレッドのハッシュ値が出力されないことがあります。その場合は，スレッドIDだけが出力されます。
インターフェース名	interface	取得ポイントごとのインターフェース名を示します。
オペレーション情報	operation	取得ポイントに関連するオペレーション情報を示します。

4行目：性能解析トレースのポイント名

性能解析トレースのポイント名が出力されます。なお，サービスプラットフォームのトレースポイント以外で取得した性能解析トレースの場合は，「−」が出力されます。

表示項目	説明
機能レイヤ	性能解析トレースを出力する機能の層を示します。次のどれかが出力されます。 HCSC（MSG）：メッセージング基盤 HCSC（BP）：ビジネスプロセス基盤 HCSC（DT）：データ変換基盤 HCSC（FTR）：FTP受付 HCSC（HTR）：HTTP受付 HCSC（MQR）：Message Queue受付 HCSC（FER）：ファイルイベント受付 HCSC（DBA）：DBアダプタ HCSC（FFA）：ファイルアダプタ HCSC（OAA）：Object Accessアダプタ HCSC（MQA）：Message Queueアダプタ HCSC（FTP）：FTPアダプタ HCSC（FTI）：FTPインバウンドアダプタ HCSC（FOA）：ファイル操作アダプタ HCSC（MA）：メールアダプタ HCSC（HTA）：HTTPアダプタ HCSC（CMDA）：コマンドアダプタ HCSC（SFTP）：SFTPアダプタ
トレース取得ポイント	各機能レイヤで性能解析トレースを出力するポイントを示します。
対応するイベントID	取得ポイントに対応するイベントIDを示します。起点（入口）で取得されたトレースの場合は「-<対応するイベントID>」が，終点（出口）で取得されたトレースの場合は「<対応するイベントID>-」が出力されます。存在しない場合は出力されません。

5行目：遅延レベル

トレース間の遅延レベルが出力されます。

表示項目	説明
行なし	経過ミリ秒が1秒未満の遅延レベルを示します。
@@ (1sec-10sec)	経過ミリ秒が1秒以上の遅延レベルを示します。
@@ @@ (10sec-100sec)	経過ミリ秒が10秒以上の遅延レベルを示します。
@@ @@ @@ (100sec more...)	経過ミリ秒が100秒以上の遅延レベルを示します。

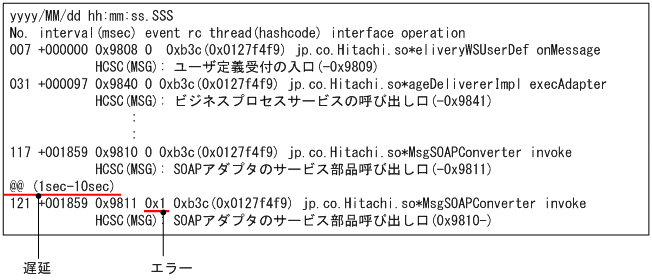

(c)　出力例

出力例を次に示します。

出力例の場合，トレース通番117とトレース通番121の間で遅延が発生し，トレース通番121でリターンコードがエラーになっています。

「7.10.3(1)　ルートアプリケーション情報に一致する性能解析トレースの表示」で表示したリターンコードや遅延レベルから，詳細情報を確認したい性能解析トレースを特定し，その性能解析トレースの通番を取得します。ルートアプリケーション情報に続けて，取得した通番を入力すると，その性能解析トレースの詳細情報が出力されます。メッセージ共通ID，リクエストID，サービス部品名などが出力され，障害解析の有益な情報を得られます。

(a)　入力形式

メッセージトラッキングプロンプトでprfコマンドを実行します。性能解析トレースの詳細情報を表示するには，ルートアプリケーション情報に続けて通番を指定します。prfコマンドの詳細については，マニュアル「サービスプラットフォーム リファレンス」の「cscmsgtk（メッセージトラッキング機能の起動）」にある障害解析コマンドを参照してください。

prfコマンドの実行形式を次に示します。


prf <ルートアプリケーション情報のIPアドレス>/<ルートアプリケーション情報のプロセスID>/<ルートアプリケーション情報の通信番号> 通番


(b)　出力形式

性能解析トレースのASCIIカラムに出力されている内容が出力されます。ASCIIカラムに設定されていない場合は，何も出力されません。

(c)　出力例

出力例を次に示します。

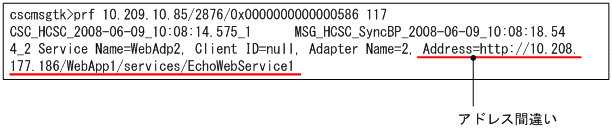

• トレース通番117の詳細情報を出力した場合




• トレース通番121の詳細情報を出力した場合
