JP1/IMと連携してシステムを集中監視すると，アプリケーションサーバのプロセスで発生した事象（エラーメッセージ）は，JP1イベントに変換されてJP1総合運用管理サーバへ転送され，システム運用者に通知されます。

この場合，アプリケーションサーバにはJP1/Base，JP1/統合運用管理サーバにはJP1/Base，JP1/IM - Manager，JP1/IM - Viewなどを利用します。

Webフロントシステムでのシステム構成と運用例を次の図に示します。

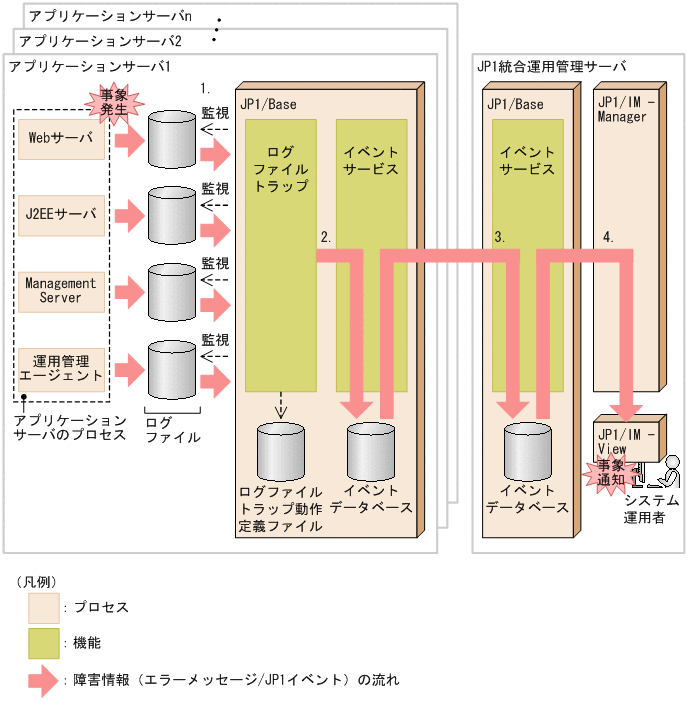

図13-7　Webフロントシステムでのシステム構成と運用例（JP1/IMを使用したシステムの集中監視）

1. アプリケーションサーバのプロセスで発生した事象（エラーメッセージ）が出力されたログファイルは，JP1/Baseのログファイルトラップによって定期的に監視されます。
2. ログファイルトラップ動作定義ファイルの監視条件と一致すると，JP1/BaseのログファイルトラップによってそのエラーメッセージはJP1イベントに変換され，JP1/Baseのイベントサービスによってイベントデータベースに蓄積されます。
3. JP1イベントは，JP1/BaseのイベントサービスによってJP1統合運用管理サーバへ転送されます。
4. 通知を受けたシステム運用者は，JP1/IM - Viewを使って発生した事象を確認します。

このシステム構成を例にして，監視するログとメッセージ，および各ログを監視するためのログファイルトラップ動作定義ファイルの設定例を説明します。ここでは，代表的なOSの設定例について説明します。

Windows Server 2008 x86，またはWindows Server 2008 x64の場合に監視するログファイルと，ログファイルトラップ動作定義ファイルの設定内容を次の表に示します。なお，ここで説明するログファイルの出力先はデフォルトになります。

表13-8　監視するログファイルとログファイルトラップ動作定義ファイルの設定内容（Windows Server 2008 x86，またはWindows Server 2008 x64の場合）

項番	プロセス名	監視するログファイル名	ログファイルトラップ動作定義ファイルの設定内容			説明
			FILETYPE※1の指定値	ACTDEF※2の指定値	MARKSTR※3の指定値
1	Webサーバ（HTTP Serverの場合）	<HWSのインストールディレクトリ>\servers\HWS_<サーバ名称>\logs\error.[n]	WRAP2 新規出現タイプ	"emerg" "alert" "crit" "error"	"File does not exist"	[n]は001から005まで作成されます。すべてのファイルを監視します。
		<アプリケーションサーバのインストールディレクトリ>\CC\web\redirector\logs\hws_redirect[n].log	WRAP2 新規出現タイプ	"-E"	"KDJE39188-E" "KDJE41010-E"	[n]は1から8まで作成されます。すべてのファイルを監視します。
2	J2EEサーバ	<アプリケーションサーバのインストールディレクトリ>\CC\server\public\ejb\<サーバ名称>\logs\cjmessage[n].log	WRAP2 新規出現タイプ	"-E" "KDJE52703-W" "KDJE31002-W" "KDJE53850-W"※4，または"KDJE34500-W"※4	"KDJE39022-E" "KDJE39051-E" "KDJE39057-E"	[n]は1から2まで作成されます。すべてのファイルを監視します。
		Oracleの場合 <アプリケーションサーバのインストールディレクトリ>\CC\server\public\ejb\<サーバ名称>\logs\connectors\DB_Connector_for_Oracle[n].log HiRDBの場合 <アプリケーションサーバのインストールディレクトリ>\CC\server\public\ejb\<サーバ名称>\logs\connectors\DB_Connector_for_HiRDB_Type4[n].log SQL Serverの場合 <アプリケーションサーバのインストールディレクトリ>\CC\server\public\ejb\<サーバ名称>\logs\connectors\DB_Connector_for_SQLServer2005[n].log	WRAP2 新規出現タイプ	"-E"	−	[n]は1から4まで作成されます。すべてのファイルを監視します。
3	Management Server	<アプリケーションサーバのインストールディレクトリ>\manager\log\message\mngmessage[n].log	WRAP2 新規出現タイプ	"-E"	−	[n]は1から4まで作成されます。すべてのファイルを監視します。
4	運用管理エージェント

（凡例）−：指定値がないことを示します。

注※1　読み込むログファイルのレコード形式を指定します。

• WRAP2：ラップラウンドファイル（ラップラウンドするとき，データを削除して再び先頭からデータを書き込むファイル）
• 新規出現タイプ：ログファイルが通番に従い出現します。通番は[1]から始まり，順に[2]，[3]…とファイルが作成されます。なお，一度出現すれば，ファイル自体は削除されません。

注※2　JP1イベントに変換するログデータを指定します。

注※3　存在しないURLへのアクセス，リクエストの中断など，ブラウザの操作で簡単に発生するエラーメッセージ（監視の対象外にしたいデータ）を指定します。

注※4　 Windows Server 2008 x86の場合はKDJE53850-W，Windows Server 2008 x64の場合はKDJE34500-Wです。

JP1/Baseのログファイルトラップの起動コマンド（jevlogstartコマンド）に，引数として設定するログファイルトラップ動作定義ファイルの作成例を次に示します。ログファイルトラップ動作定義ファイルは，監視するログファイルごとに作成します。

• error.[n]を監視するためのログファイルトラップ動作定義ファイルの作成例


  FILETYPE=WRAP2 MARKSTR="File does not exist" ACTDEF=<Emergency>111A "emerg" ACTDEF=<Alert>111B "alert" ACTDEF=<Critical>111C "crit" ACTDEF=<Error>111D "error"

• hws_redirect[n].logを監視するためのログファイルトラップ動作定義ファイルの作成例


  FILETYPE=WRAP2 MARKSTR="KDJE39188-E" MARKSTR="KDJE41010-E" ACTDEF=<Error>112A "-E"

• cjmessage[n].logを監視するためのログファイルトラップ動作定義ファイルの作成例


  FILETYPE=WRAP2 MARKSTR="KDJE39022-E" MARKSTR="KDJE39051-E" MARKSTR="KDJE39057-E" ACTDEF=<Error>113A "-E" ACTDEF=<Warning>113B "KDJE52703-W" ACTDEF=<Warning>113C "KDJE31002-W" ACTDEF=<Warning>113D "KDJE53850-W"

• DB_Connector_for_Oracle[n].log，DB_Connector_for_HiRDB_Type4[n].log，またはDB_Connector_for_SQLServer2005[n].logを監視するためのログファイルトラップ動作定義ファイルの作成例


  FILETYPE=WRAP2 ACTDEF=<Error>114A "-E"

• mngmessage[n].logを監視するためのログファイルトラップ動作定義ファイルの作成例


  FILETYPE=WRAP2 ACTDEF=<Error>115A "-E"

Linux（AMD64 & Intel EM64T）の場合に監視するログファイルと，ログファイルトラップ動作定義ファイルの設定内容を次の表に示します。なお，ここで説明するログファイルの出力先はデフォルトになります。

表13-9　監視するログファイルとログファイルトラップ動作定義ファイルの設定内容（Linux（AMD64 & Intel EM64T）の場合）

項番	プロセス名	監視するログファイル名	ログファイルトラップ動作定義ファイルの設定内容			説明
			FILETYPE※1の指定値	ACTDEF※2の指定値	MARKSTR※3の指定値
1	Webサーバ（HTTP Serverの場合）	<HWSのインストールディレクトリ>/servers/HWS_<サーバ名称>/logs/error.[n]	WRAP2 新規出現タイプ	"emerg" "alert" "crit" "error"	"File does not exist"	[n]は001から005まで作成されます。すべてのファイルを監視します。
		/opt/Cosminexus/CC/web/redirector/logs/hws_redirect[n].log	HTRACE 新規出現タイプ	"-E"	"KDJE39188-E" "KDJE41010-E"	[n]は1から8まで作成されます。すべてのファイルを監視します。
2	J2EEサーバ	/opt/Cosminexus/CC/server/public/ejb/<サーバ名称>/logs/cjmessage[n].log	WRAP2 新規出現タイプ	"-E" "KDJE52703-W" "KDJE31002-W" "KDJE34500-W"	"KDJE39022-E" "KDJE39051-E" "KDJE39057-E"	[n]は1から2まで作成されます。すべてのファイルを監視します。
		Oracleの場合 /opt/Cosminexus/CC/server/public/ejb/<サーバ名称>/logs/connectors/DB_Connector_for_Oracle[n].log HiRDBの場合 /opt/Cosminexus/CC/server/public/ejb/<サーバ名称>/logs/connectors/DB_Connector_for_HiRDB_Type4[n].log SQL Serverの場合 /opt/Cosminexus/CC/server/public/ejb/<サーバ名称>/logs/connectors/DB_Connector_for_SQLServer2005[n].log	WRAP2 新規出現タイプ	"-E"	−	[n]は1から4まで作成されます。すべてのファイルを監視します。
3	Management Server	/opt/Cosminexus/manager/log/message/mngmessage[n].log	WRAP2 新規出現タイプ	"-E"	−	[n]は1から4まで作成されます。すべてのファイルを監視します。
4	運用管理エージェント

（凡例）−：指定値がないことを示します。

注※1　読み込むログファイルのレコード形式を指定します。

• WRAP2：ラップラウンドファイル（ラップラウンドするとき，データを削除して再び先頭からデータを書き込むファイル）
• HTRACE：マルチプロセス対応トレースファイル（複数のプロセスが一組のトレースファイルを共有し，メモリマップドファイルを使用した固定サイズのファイル）。ログファイルへの書き込み方法はWRAP1と同じです。
• 新規出現タイプ：ログファイルが通番に従い出現します。通番は[1]から始まり，順に[2]，[3]…とファイルが作成されます。なお，一度出現すれば，ファイル自体は削除されません。

注※2　JP1イベントに変換するログデータを指定します。

注※3　存在しないURLへのアクセス，リクエストの中断など，ブラウザの操作で簡単に発生するエラーメッセージ（監視の対象外にしたいデータ）を指定します。

JP1/Baseのログファイルトラップの起動コマンド（jevlogstartコマンド）に，引数として設定するログファイルトラップ動作定義ファイルの作成例を次に示します。ログファイルトラップ動作定義ファイルは，監視するログファイルごとに作成します。

• error.[n]を監視するためのログファイルトラップ動作定義ファイルの作成例


  FILETYPE=WRAP2 MARKSTR="File does not exist" ACTDEF=<Emergency>111A "emerg" ACTDEF=<Alert>111B "alert" ACTDEF=<Critical>111C "crit" ACTDEF=<Error>111D "error"

• hws_redirect[n].logを監視するためのログファイルトラップ動作定義ファイルの作成例


  FILETYPE=HTRACE MARKSTR="KDJE39188-E" MARKSTR="KDJE41010-E" ACTDEF=<Error>112A "-E"

• cjmessage[n].logを監視するためのログファイルトラップ動作定義ファイルの作成例


  FILETYPE=WRAP2 MARKSTR="KDJE39022-E" MARKSTR="KDJE39051-E" MARKSTR="KDJE39057-E" ACTDEF=<Error>113A "-E" ACTDEF=<Warning>113B "KDJE52703-W" ACTDEF=<Warning>113C "KDJE31002-W" ACTDEF=<Warning>1130 "KDJE34500-W"

• DB_Connector_for_Oracle[n].log，DB_Connector_for_HiRDB_Type4[n].log，またはDB_Connector_for_SQLServer2005[n].logを監視するためのログファイルトラップ動作定義ファイルの作成例


  FILETYPE=WRAP2 ACTDEF=<Error>114A "-E"

• mngmessage[n].logを監視するためのログファイルトラップ動作定義ファイルの作成例


  FILETYPE=WRAP2 ACTDEF=<Error>115A "-E"
