MTOM/XOP仕様形式の添付ファイルを使用した場合のSOAPメッセージは，SOAP Messages with Attachmentsプロトコルを使用し生成されたMIME multipart/related構造です。ここでは，MTOM/XOP仕様形式の添付ファイルのSOAPメッセージについて説明します。

MTOM/XOP仕様形式の添付ファイル付きSOAPメッセージの構造を次の図に示します。

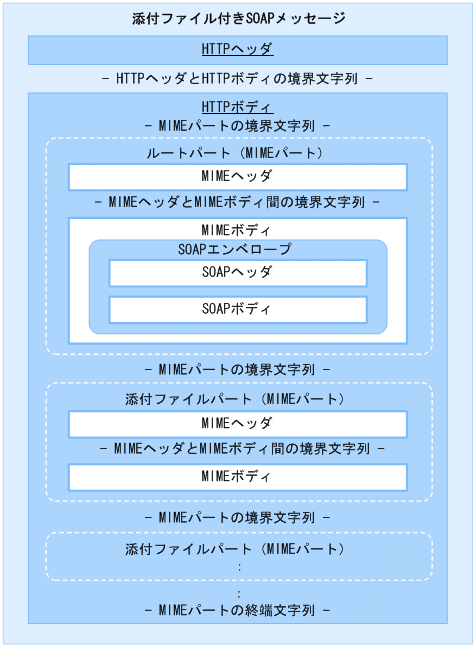

図30-2　MTOM/XOP仕様形式の添付ファイル付きSOAPメッセージの構造

MTOM/XOP仕様形式の添付ファイル付きSOAPメッセージの各部の説明を次の表に示します。

表30-5　MTOM/XOP仕様形式の添付ファイル付きSOAPメッセージの各部の説明

各部の名称					説明
HTTPヘッダ					HTTPプロトコルに依存するヘッダ情報です。
HTTPヘッダとHTTPボディの境界文字列					HTTPヘッダとHTTPボディの境界を示す文字列です。
HTTPボディ					送信するメッセージを記述します。 ルートパートおよび添付ファイルパートから構成されます。
┣	MIMEパートの境界文字列				各MIMEパートの境界を示す文字列です。
┣ ┃ ┃ ┃ ┃ ┃ ┃ ┃ ┃ ┃ ┃ ┃ ┃ ┃ ┃	ルートパート ┃ ┃				メッセージ本体を記述するパートです。 MIMEヘッダとMIMEボディから構成され，必ず1個定義します。
	┣	MIMEヘッダ			ルートパートのヘッダ情報です。
	┣ ┃	MIMEヘッダとMIMEボディ間の境界文字列			ルートパートのMIMEヘッダとMIMEボディ間の境界を示す文字列です。
	┗	MIMEボディ			メッセージ本体を記述します。
		┗	SOAPエンベロープ		SOAPエンベロープを記述します。
			┣	SOAPヘッダ	SOAPメッセージのヘッダ情報を記述します。
			┗	SOAPボディ	SOAPメッセージの本文（XML）を記述します。
┣	MIMEパートの境界文字列				各MIMEパートの境界を示す文字列です。
┣ ┃ ┃ ┃ ┃ ┃ ┃ ┃ ┃	添付ファイルパート ┃ ┃				MTOM/XOP仕様形式の添付ファイルの内容を記述するパートです。 MIMEヘッダとMIMEボディから構成され，0個以上定義します。
	┣	MIMEヘッダ			添付ファイルパートのヘッダ情報です。
	┣ ┃	MIMEヘッダとMIMEボディ間の境界文字列			添付ファイルパートのMIMEヘッダとMIMEボディ間の境界を示す文字列です。
	┗	MIMEボディ			MTOM/XOP仕様形式の添付ファイルの内容（バイナリデータ）を記述します。
┗	MIMEパートの終端文字列				MIMEパートの終端を表す文字列です。

＜この節の構成＞

30.5.1　添付ファイルからSOAPメッセージへのマッピング（MTOM/XOP）

30.5.2　添付ファイルからSOAPメッセージへのマッピングの注意事項（MTOM/XOP）

30.5.3　SOAPメッセージから添付ファイルへのマッピング（MTOM/XOP）
