LANアダプタを二重化するときは，一方をアプリケーションのサービスをするために稼働させるアダプタ（サービス・アダプタ）とし，他方をサービス・アダプタをバックアップするアダプタ（スタンバイ・アダプタ）として定義します。

この構成では，サービス・アダプタ側に障害が発生すると，同一ノード上のスタンバイ・アダプタに接続が切り替えられます。アダプタの二重化について，次に示します。

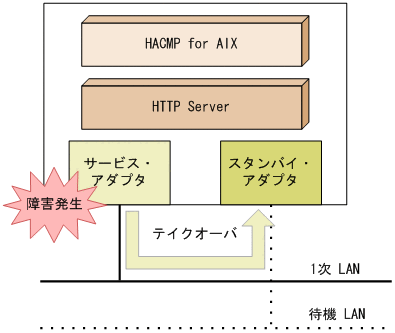

図E-1　アダプタの二重化

ノードを二重化した場合の例について示します。

稼働ノード（サービス・ノード）とバックアップ用ノード（スタンバイ・ノード）の2台のサーバ構成で，LANを二重化し，双方の監視用パスとしてRS232通信を使用して2台のノード間を接続する構成とします。ディスク記憶装置は，ノード間で共有します。

サービス・ノードに障害が発生し，他ノードへのフェイルオーバが必要だと判断すると，サービス・ノードを除去して，スタンバイ・ノード上でサービスを継続させます。共有ディスクは，スタンバイ・ノードで継続的に利用できます。複数ノードの運用の例を，次に示します。

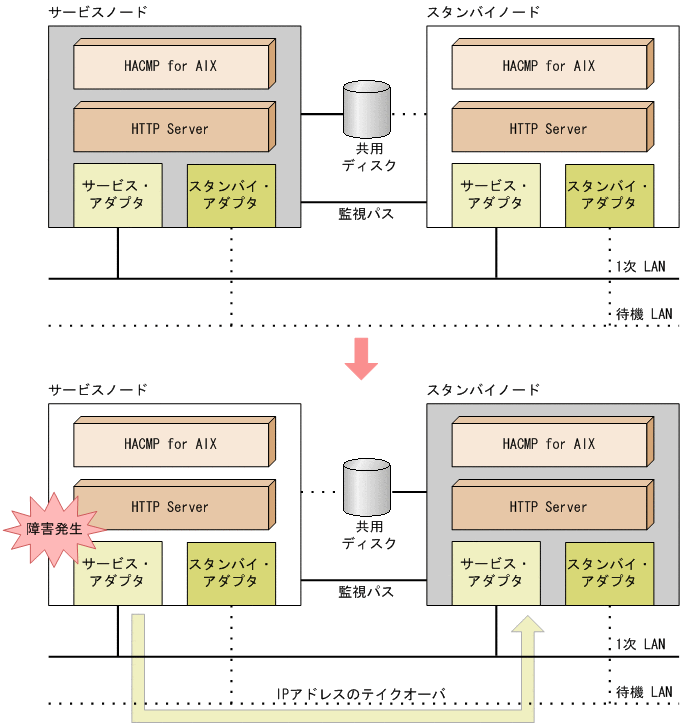

図E-2　複数ノードの運用の例（HACMP for AIX）
