HTTP Serverのプロセス構造を次に示します。

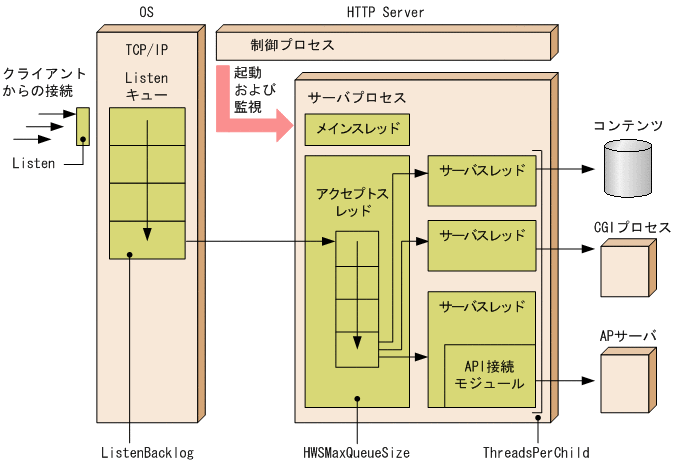

図4-4　HTTP Serverのプロセス構造（Windows版）

HTTP Serverを起動すると，制御プロセスが起動します。制御プロセスは，サーバプロセスを起動しその稼働を監視します。サーバプロセスが起動すると同時にメインスレッドが起動します。メインスレッドは，リクエストを受信するアクセプトスレッドを一つと，リクエストを処理するサーバスレッドをThreadsPerChildディレクティブで指定した個数だけ起動します。

クライアントからのTCP接続は，Listenディレクティブで指定したIPアドレスとポートからOSが受信し，OS内のListenキューに保留します。ListenキューのサイズはListenBacklogディレクティブで指定できます。Listenキューに格納できなかったTCP接続は確立されません。アクセプトスレッドはListenキューからTCP接続を取り出し，HWSMaxQueueSizeディレクティブで指定した大きさのリクエストキューに登録します。それをサーバスレッドの一つが取り出してHTTPリクエストを受信し処理します。HWSMaxQueueSizeディレクティブ指定値を超えたためリクエストキューに格納できなかったTCP接続は，アクセプトスレッドによって閉じられます。

サーバスレッド数が増減することはありません。
